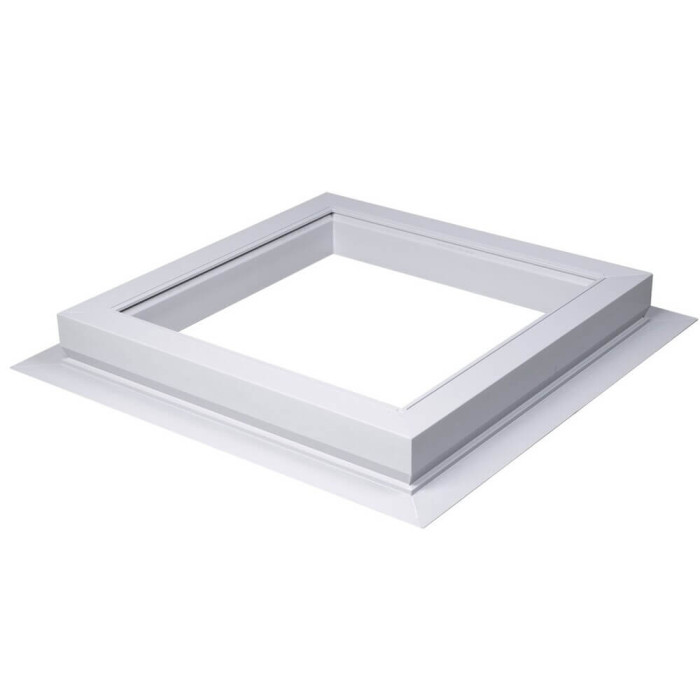

Монтажная рама Fakro XRD 120x120 марка 08К наклон 15° для плоских окон
Монтажная рама XRD 120x120 см марки 08К - ОТДЕЛЬНЫЙ аксессуар для установки плоских окон Fakro серий F (DEF/DMF/DXF), G (DEG/DMG/DXG) и C (DEC-C/DMC-C/DXC-C) на плоских крышах. Без XRD плоское окно устанавливается горизонтально (0°) - вода застаивается на стекле. Рама XRD создаёт фиксированный наклон 15° для самоотвода воды и талого снега. Высота над крышей ~30 см.
Назначение размера 08К

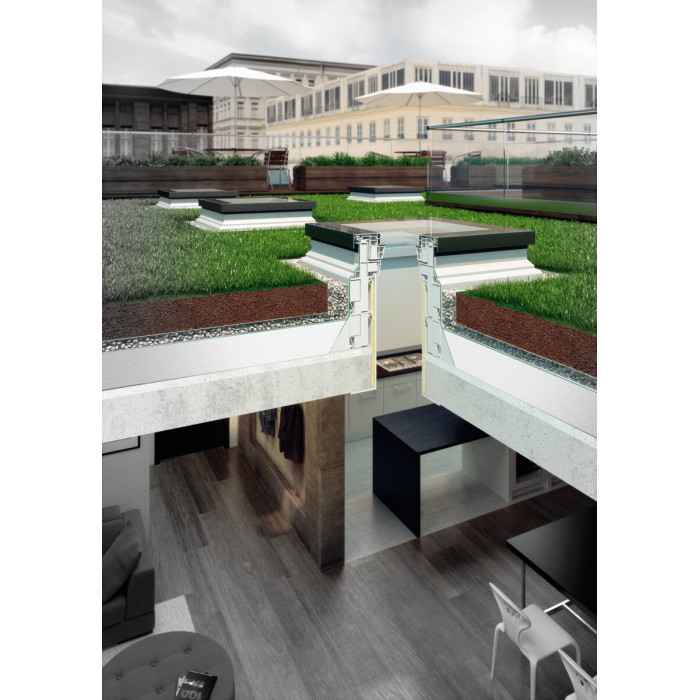

Формат 120x120 см рамы XRD подбирается СООТВЕТСТВЕННО размеру устанавливаемого окна (один размер рамы = один размер окна). Применяется для атриумов отелей, торговых центров. XRD является обязательным элементом монтажа плоских окон серий F/G/C - без неё производитель не гарантирует защиту от атмосферных осадков. Высота 30 см над кровлей также обеспечивает совместимость с зелёными и гравийными инверсными крышами.
Конструкция рамы
- Алюминиевый профиль с порошковым покрытием;
- Гидроизоляционный фартук EPDM 50 см по периметру;
- Крепление через анкерные пластины к плите или профнастилу;
- Самоотвод воды и талого снега при угле 15°;
- Цвет RAL 7022 антрацит (устойчивый к УФ 20+ лет).
Совместимые окна Fakro
- F-серия: DEF DU6/DU8, DMF DU6/DU8, DXF DU6/DU8 размера 08К;
- G-серия: DEG P2, DMG P2, DXG P2 размера 08К;
- C-серия: DEC-C VSG/P2, DMC-C P2, DXC-C P2 размера 08К;
- Secure варианты: DMF/DXF DU6 Secure, DMC-C/DXC-C P4 Secure;
- Модификация XRD/A для плоских крыш <2° (добавляет 3° угол).
Стандарты и сертификация
Сертифицировано по ДСТУ EN 1873 (стандарт плоских окон). Крепление соответствует требованиям ДСТУ Б В.2.6 для кровельных работ. Угол крыши для установки: 2° - 15° (с XRD/A от 0°).
| Характеристика | Значение |
|---|---|
| Производитель | FAKRO (Польша) |
| Серия | XRD (монтажная рама плоских крыш) |
| Марка | 08К |
| Размер проёма рамы | 120 × 120 см |
| Угол наклона | 15° (фиксированный) |
| Высота над крышей | ~30 см |
| Назначение | Создание наклона для плоских окон |
| Совместимые серии окон | DEF, DMF, DXF, DEG, DMG, DXG, DEC-C, DMC-C, DXC-C |
| Принцип совместимости | Один размер рамы = один размер окна |
| Материал профиля | Алюминиевый профиль |
| Гидроизоляционный фартук | EPDM 50 см по периметру |
| Тип кровли | Железобетонная плита, профнастил |
| Крепление | Анкерные пластины |
| Самоотвод воды | Да (наклон 15°) |
| Защита от талого снега | Да |
| Зелёные и гравийные крыши | Совместимо (подъём 15 см) |
| Угол крыши | 2° - 15° |
| Доступная модификация | XRD/A (+3° для плоских 0°) |
| Устойчивость к УФ | 20+ лет EPDM |
| Сертификация | EN 1873, CE, ISO 9001 |
| Стандарт | ДСТУ EN 1873 |
| Гарантия | 10 лет |
| Страна производства | Польша |
Характеристики
Единица измерения
шт
Маркировка
XRD
Размеры см
120x120
Страна производитель
Польша
Тип продукции
Монтажная рама
Характеристики Окна, Лестницы
Угол установки
2-15° (з XRD); 0-15° (з XRD/A)
Высота профиля кровли
Поднятие на +15 см над поверхностью крыши
Тип кровли
Для плоских крыш (зеленый, галечный, низкий угол наклона)
