Инструкция по монтажу водостока

С помощью водосточных желобов Marley Вы самостоятельно можете решить вопрос водоотведения с крыши. Для этого требуется следующий инструмент: пила с мелким зубом, рулетка, шнур, аккумуляторный винтоверт, молоток, ватерпас, ножницы для резки листового металла, клещи. Ряд следующих иллюстраций показывает Вам каждый отдельный шаг монтажа полукруглого водосточного желоба - основной принцип можно перенести на все водосточные желоба Marley.

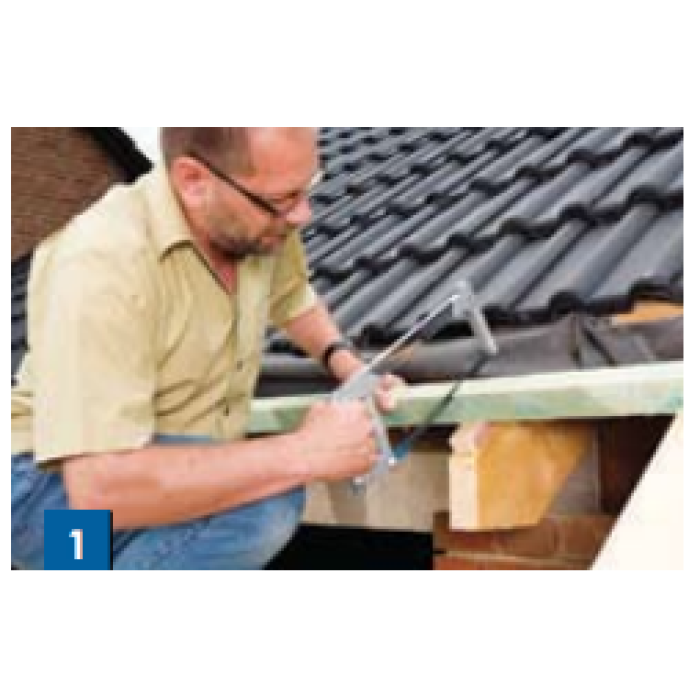

1. Расстояние между кронштейнами желоба от 50 до 70 см. Пропилите в первой рейке обрешетки пазы по ширине кронштейна желоба, выберите пазы стамеской, чтобы кронштейны можно было вставить в рейку обрешетки заподлицо.

2. Выставить первый кронштейн желоба на черепице: передняя кромка черепицы должна заходить в желоб на 1/3. Установить последний кронштейн желоба с уклоном в 2 - 3 см на 10 м.

3. Натянуть двойной строительный шнур в самой верхней и самой нижней точке кронштейна желоба от первого до последнего кронштейна желоба.

4. Еще раз проверить на строительном шнуре уклон, на 10 м водосточного желоба необходимо заложить 2 - 3 см уклона.

5. Остальные кронштейны желоба выставить по этому строительному шнуру, определить размер для отгибания отдельных кронштейнов желоба и отметить на кронштейнах желоба.

6. Перед креплением кронштейна желоба его необходимо отогнуть. Отгибание проще всего выполнять с помощью больших клещей, как показано на рисунке, или в тисках.

7. Закрепить отогнутые кронштейны желоба в углублениях на рейке обрешетки с помощью самонарезающих винтов или соответствующих гвоздей.

8. Отрезать водосточный желоб с помощью ножовки подходящей длины и уложить на кронштейны желоба. Заглушка просто надевается.

9. Надеть воронку, определить точное место для слива и отметить выемку для слива воды.

Чтобы работала система Маrley выступ-паз, каждый водосточный желоб должен быть зафиксирован в центре. В зависимости от того, какое крепление Вы применяете, это происходит либо с помощью винта, который ввинчивается сквозь пластмассовый кронштейн в водосточный желоб (рис. 16), или путем надреза задней отбортовки и отгибания накладки опоры желоба в углубление (рис. 17 и 18).

10. Выпиливание сливного отверстия проходит быстро и легко с помощью кольцевого сверла насадки или с помощью пилы с мелким зубом.

11. С отрезанной кромки удалить заусенцы и навесить воронку желоба на заднюю отбортовку, и защелкнуть за передний валик.

12. Желоба соединяются с помощью соединителя желоба. Правильное расстояние между концами желобов получается из маркировок на соединителе желоба.

13. Соединитель желоба навешивается за заднюю отбортовку и защелкивается за передний валик. Учитывайте маркировку - система выступ-паз.

14. Полосы для свеса обеспечивают дополнительную защиту от дождевой воды и снега. Они навешиваются в отбортовку водосточного желоба и крепятся кровельными винтами к рейке обрешетки.

15. Готовый водосточный желоб образует оптически приятное завершение крыши и защищает стены и фундамент от влаги.

Монтаж: система водосточных труб

По системе водосточных труб дождевая вода отводится с водосточного желоба в ливнеотводный канал или в дренажный колодец. При монтаже системы водосточных труб отдельные детали вставляются друг в друга. Благодаря мягким переходам система водосточных труб приобретает особенно привлекательный внешний вид.

1. Нa воронку надеть колено и измерить расстояние до противоположного колена. При этом учитывать глубину вставки в 4 см и расстояние до стены дома. В случае узкого свеса крыши 2 колена соединяются непосредственно с помощью соединителя колен.

2. Водосточные трубы Marley можно просто и быстро разрезать пилой с мелким зубом. Совет: чтобы получить прямой срез, Вам следует воспользоваться стуслом.

3. Обрезанные концы водосточной трубы необходимо очистить от заусенцев. При установке отборника дождевой воды Marley существенно увеличится пропускная способность трубы.

4. Отдельные детали системы водосточных труб просто вставляются друг в друга. В связи с достаточной глубиной вставки фасонных деталей уплотнения не требуются.

5. Крепление труб осуществляется с помощью хомутов, которые фиксируются на стене дома с помощью дюбелей. При этом различают "жесткие хомуты" и "свободные хомуты".

6. С помощью "жесткого хомута" водосточная труба фиксируется на верхнем конце. При этом шуруп с кольцом монтируется на накладке сбоку. Благодаря этому водосточная труба может жестко фиксироваться в этом месте. Расстояние между хомутами: 1,50 м.

7. С помощью "свободного хомута" водосточная труба поддерживается в центре или на нижнем конце. При этом шуруп с кольцом монтируется между накладками. Благодаря
этому труба может двигаться в хомуте и компенсировать изменения длины в результате колебаний температуры.

8. Водосточные трубы соединяются отдельной муфтой. Конец водосточной трубы отводится с помощью трубы в ливнеотводный канал или же заканчивается в дренажном колодце для дождевой воды.
