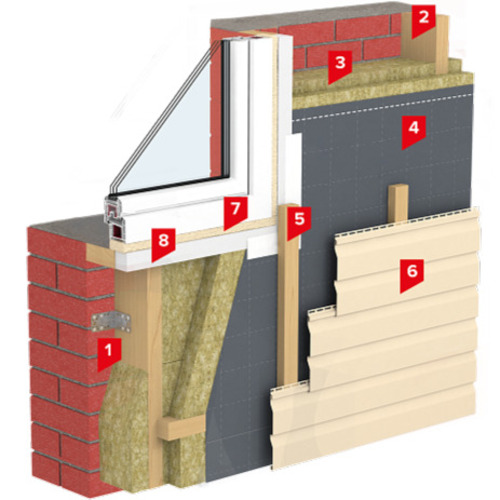

1. Несущая стена
2. Каркас под теплоизоляцию с шагом 600 мм, брус 50х50 мм.
3. Плиты минераловатные THERMOWOOL BLOCK STANDARD 45
4. Мембрана супердиффузионная
5. Контррейка с шагом 400 мм, толщиной 30-50 мм.
6. Виниловый сайдинг
7. Пена монтажная
8. Бруски XPS CARBOLEX
Система изоляции фасада SD Фасад Сайдинг
Компоненты системы
Система включает материалы для теплоизоляции, прочности и отделки.
- Несущая стена: Из кирпича, бетона или газобетона.
- Каркас под теплоизоляцию: Брус 50х50 мм, шаг 600 мм.
- Плиты минераловатные THERMOWOOL BLOCK STANDARD 45: Негорючий утеплитель.
- Супердиффузионная мембрана: Защита от влаги.
- Контррейка 30-50 мм, шаг 400 мм: Вентиляционный зазор.
- Виниловый сайдинг: Защита и эстетика.
- Пена монтажная: Герметизация стыков.
- Бруски XPS CARBOLEX: Поддержка контрреек.
Принцип работы вентилируемого фасада
Система базируется на утеплителе THERMOWOOL BLOCK STANDARD 45 (0,045 Вт/(м·К)), закрепленном каркасом. Супердиффузионная мембрана защищает от влаги, обеспечивая паропроницаемость (1200 г/м² за 24 ч). Вентиляционный зазор (30-50 мм) отводит конденсат. Сайдинг защищает от осадков.
Преимущества системы
Система сочетает экономичность и долговечность.
- Энергоэффективность: Снижение теплопотерь до 25%.
- Негорючесть: Минераловата класса НГ.
- Вентиляция: Отводит влагу.
- Минимальный уход: Сайдинг очищается водой, служит 30 лет.
- Экономичность: Доступные материалы.
Область применения
Система для малоэтажного строительства.
- Частные дома: Для коттеджей и дач.
- Таунхаусы: Для однородных фасадов.
- Малоэтажные здания: Для офисов, магазинов до 10 метров.
- Реконструкция: Для обновления фасадов.
Технология выполнения работ
Монтаж по инструкциям.
- Подготовка несущей стены: Очистка, проверка прочности.
- Установка каркаса: Брус 50х50 мм, шаг 600 мм.
- Монтаж теплоизоляционных плит: THERMOWOOL (50-150 мм).
- Установка супердиффузионной мембраны: Крепление скобами.
- Монтаж контрреек 30-50 мм: Шаг 400 мм.
- Установка брусков XPS CARBOLEX: Поддержка контрреек.
- Монтаж винилового сайдинга: Крепление саморезами.
- Герметизация стыков: Монтажная пена.
Технические характеристики
Система отвечает стандартам теплоизоляции.
- Толщина теплоизоляции: 50-150 мм.
- Теплопроводность минераловата: 0,045 Вт/(м·К).
- Огнестойкость: Класс НГ.
- Паропроницаемость мембраны: 1200 г/м² за 24 часа.
- Срок службы сайдинга: 30 лет.
- Срок службы системы: 50 лет.
- Температурный диапазон: от -50°C до +70°C.
Практический пример реализации
Система применена для коттеджа в Харькове. Каркас из бруса 50х50 мм, утепленный THERMOWOOL (100 мм). Покрытый сайдингом с зазором 40 мм. Снижение затрат на отопление на 20%, легкая очистка водой.
| Номер | Наименование слоя | Номер техлиста | Единица измерения | Размер, упаковка | Расход на м² |
|---|---|---|---|---|---|
| 1 | Несущая стена | - | - | - | - |
| 2 | Каркас под теплоизоляцию с шагом 600 мм, брус 50х50 мм | - | - | - | - |
| 3 | Плиты минераловатные THERMOWOOL BLOCK STANDARD 45 | ТУ У В.2.7-23.9-35492904-006:2024 1.04 | м³ | Плиты размером 1200х600х50-200 мм, с шагом 10 мм | 1,03 |
| 4 | Мембрана супердиффузионная | - | - | - | - |
| 5 | Контррейка с шагом 400 мм, толщиной 30-50 мм | - | - | - | - |
| 6 | Виниловый сайдинг | - | - | - | - |
| 7 | Пена монтажная | - | - | - | - |
| 8 | Бруски XPS CARBOLEX | - | - | - | - |
