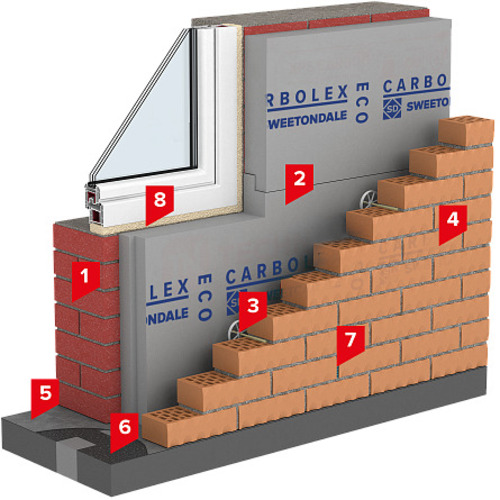

1. Несущая/самонесущая часть стен
2. Экструдированный пенополистирол CARBOLEX ECO
3. Гибкие базальтопластиковые вязи с фиксатором зазора
4. Облицовочный кирпич
5. Гидроизоляционная отсечка HYDROBASE ULTRA П
6. Опорное перекрытие с термовкладками из экструдированного пенополистирола CARBOLEX ECO
7. Приточно-вытяжные отверстия (вертикальные швы)
8. Пена монтажная
Система изоляции фасада SD Фасад Стандарт XPS
Компоненты системы
Система включает материалы для теплоизоляции, прочности и отделки.
- Несущая или самонесущая часть стены: Из кирпича, бетона или блоков.
- Экструдированный пенополистирол CARBOLEX ECO: Утеплитель с низкой теплопроводностью.
- Гибкие базальтопластиковые вязи с фиксатором зазора: Соединение кладки и утеплителя.
- Облицовочный кирпич: Защита и декоративный вид.
- Гидроизоляционная отсечка HYDROBASE ULTRA П: Защита от влаги.
- Опорное перекрытие с термоукладками CARBOLEX ECO: С утеплительными вставками.
- Приточно-вытяжные отверстия (вертикальные швы): Для вентиляции.
- Пена монтажная: Для герметизации стыков.
Принцип работы вентилируемой кладки
Система создает вентилируемую конструкцию с зазором (30-40 мм), отводящую влагу. CARBOLEX ECO (0,028-0,032 Вт/(м·К), водопоглощение менее 0,2%) обеспечивает теплоизоляцию. Базальтопластиковые вязи соединяют кладку, гидроизоляция защищает от влаги.
Преимущества системы
Система сочетает экономичность и эстетику.
- Высокая теплоизоляция: Снижение теплопотерь до 25%.
- Эффективная вентиляция: Удаляет конденсат.
- Декоративная облицовка: Кирпич для классического вида.
- Прочность конструкции: Связи обеспечивают стабильность.
- Экономичность: Пенополистирол снижает расходы.
Область применения
Система для малоэтажного строительства до 9 метров.
- Частные дома: Для коттеджей и дач.
- Малоэтажные жилые здания: Для таунхаусов.
- Общественные сооружения: Для административных зданий.
- Реконструкция фасадов: Для обновления зданий.
Конструктивные особенности
Система адаптирована к малоэтажному строительству.
- Несущая конструкция: Кладка до 9 метров без перерывов.
- Отсутствие термоукладок: Упрощает монтаж.
Технология выполнения работ
Монтаж производится по инструкциям.
- Подготовка несущей стены: Очистка, проверка прочности.
- Установка гидроизоляционной отсечки: защита от влаги.
- Монтаж теплоизоляционных плит: CARBOLEX ECO (50-100 мм).
- Установка базальтопластиковых связей: Шаг 500-600 мм.
- Строительство облицовочной кирпичной кладки: С зазором 30-40 мм.
- Создание приточно-вытяжных отверстий: каждые 3-4 м².
- Герметизация стыков: Монтажная пена.
Технические характеристики
Система отвечает стандартам теплоизоляции.
- Толщина теплоизоляции: 50-100 мм.
- Теплопроводность пенополистирола: 0,028-0,032 Вт/(м·К).
- Водопоглощение CARBOLEX ECO: Меньше 0,2%.
- Прочность сжатия: До 300 кПа.
- Срок службы: Свыше 40 лет.
- Температурный диапазон: от -50°C до +75°C.
Практический пример реализации
Система применена для коттеджа в Одессе. Утепленный CARBOLEX ECO (80 мм), облицованный кирпичом 35 мм.
| Номер | Наименование слоя | Номер техлиста | Единица измерения | Размер, упаковка | Расход на м² |
|---|---|---|---|---|---|
| 1 | Несущая/самонесущая часть стен | - | - | - | - |
| 2 | Экструдированный пенополистирол CARBOLEX ECO | ТУ У 22.2-32944149-012:2024 2.03 | м³ | Плиты размером 1180х580х(40,50,60,100 мм) | 1,02 |
| 3 | Гибкие базальтопластиковые вязи с фиксатором зазора | - | - | - | - |
| 4 | Облицовочный кирпич | - | - | - | - |
| 5 | Гидроизоляционная отсечка HYDROBASE ULTRA П | ТУ У 23.9-32944149-013:2024 3.11 | м² | Рулоны, ширина 1 м х 15 м | По проекту |
| 6 | Опорное перекрытие с термовкладками из экструдированного пенополистирола CARBOLEX ECO | - | - | - | - |
| 7 | Приточно-вытяжные отверстия (вертикальные швы) | - | - | - | - |
| 8 | Пена монтажная | - | - | - | - |
