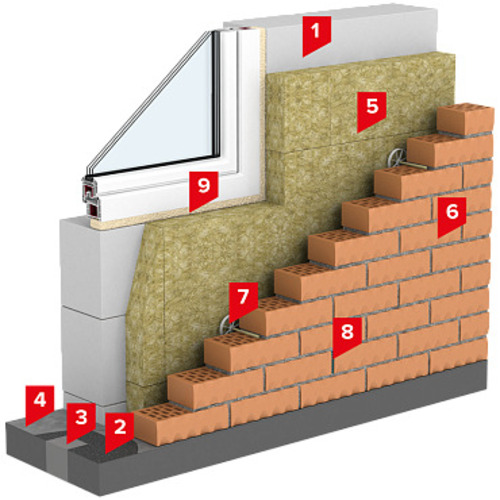

1. Несущая / самонесущая часть стен
2. Опорное перекрытие с системой «термовкладышей»
3. Экструдированный пенополистирол CARBOLEX PROF
4. Гидроизоляционная отсечка HYDROBASE ULTRA П
5. Плиты минераловатные THERMOWOOL BLOCK STANDARD 45
6. Облицовочный кирпич
7. Гибкие базальтопластиковые вязи с фиксатором зазора
8. Приточно-вытяжные отверстия (вертикальные швы)
9. Пена монтажная
Система изоляции фасада SD Фасад Стандарт
Компоненты системы
Система включает материалы для прочности, теплоизоляции и эстетики.
- Несущая или самонесущая часть стены: Из бетона, кирпича или блоков.
- Опорное перекрытие с системой термоукладок: С утеплительными вставками.
- Экструдированный пенополистирол CARBOLEX PROF: Термоукладки для перекрытий.
- Гидроизоляционная отсечка HYDROBASE ULTRA П: Защита от влаги.
- Плиты минераловатные THERMOWOOL BLOCK STANDARD 45: Паропроницаемый утеплитель.
- Облицовочный кирпич: Защита и декоративный вид.
- Гибкие базальтопластиковые вязи с фиксатором зазора: Соединение кладки и утеплителя.
- Приточно-вытяжные отверстия (вертикальные швы): Для вентиляции.
- Пена монтажная: Для герметизации стыков.
Принцип работы слоистой кладки
Система создает вентилируемую конструкцию с зазором (30-40 мм), отводящую влагу. THERMOWOOL BLOCK STANDARD 45 (0,045 Вт/(м·К)) снижает теплопотери. CARBOLEX PROF в перекрытиях предотвращает мосты холода. Базальтопластиковые вязи обеспечивают прочность.
Преимущества системы
Система сочетает энергоэффективность и эстетику.
- Эффективная вентиляция: Забирает влагу, сохраняет утеплитель сухим.
- Высокая теплоизоляция: Снижение теплопотерь до 30%.
- Эстетическая облицовка: Кирпич придает классический вид.
- Прочность конструкции: Связи предотвращают обрушение кладки.
- Универсальность: Для многоэтажных и малоэтажных зданий.
Область применения
Система используется как ограждающая конструкция.
- Жилые дома: Для многоэтажек и коттеджей.
- Административные здания: Для офисов и бизнес-центров.
- Бытовые сооружения: Для культурных центров.
- Реконструкция фасадов: Для обновления зданий.
Особенности конструкции
Система адаптирована к разным типам строительства.
- Многоэтажное строительство: Опирается на перекрытия, с термоукладками.
- Малоэтажное строительство: Непрерывная кладка до 9 метров, без термоукладок.
Технология выполнения работ
Монтаж производится по инструкциям.
- Подготовка несущей стены: Очистка, проверка плотности (600 кг/м³).
- Установка гидроизоляционной отсечки: защита от влаги.
- Монтаж термоукладок: CARBOLEX PROF в перекрытиях.
- Укладка теплоизоляционных плит: THERMOWOOL толщиной 50-150 мм.
- Установка базальтопластиковых связей: Шаг 500-600 мм.
- Строительство облицовочной кирпичной кладки: С зазором 30-40 мм.
- Создание приточно-вытяжных отверстий: каждые 3-4 м².
- Герметизация стыков: Монтажная пена.
Технические характеристики
Система отвечает стандартам теплоизоляции.
- Толщина теплоизоляции: 50-150 мм.
- Теплопроводность минераловата: 0,045 Вт/(м·К).
- Паропроницаемость: 0,5 мг/(м·ч·Па).
- Огнестойкость: Класс НГ.
- Водопоглощение CARBOLEX PROF: Меньше 0,2%.
- Срок службы: Свыше 50 лет.
- Температурный диапазон: от -50°C до +80°C.
Практический пример реализации
Система применена для дома в Харькове. Утеплен плитами THERMOWOOL (100 мм), облицован кирпичом с зазором 35 мм. Термоукладка CARBOLEX PROF в перекрытиях. Снижение теплопотерь на 25%, классический вид.
| Номер | Наименование слоя | Номер техлиста | Единица измерения | Размер, упаковка | Расход на м² |
|---|---|---|---|---|---|
| 1 | Несущая/самонесущая часть стен | - | - | - | - |
| 2 | Опорное перекрытие с системой термоукладок | - | - | - | - |
| 3 | Экструдированный пенополистирол CARBOLEX PROF | ТУ У 22.2-32944149-012:2024 2.01 | м³ | Плиты размером 1180х580х40-120 мм, упаковка 0,274 м³ (4-20 шт.) | По проекту |
| 4 | Гидроизоляционная отсечка HYDROBASE ULTRA П | ТУ У 23.9-32944149-013:2024 3.11 | м² | Рулоны, ширина 1 м х 15 м | По проекту |
| 5 | Плиты минераловатные THERMOWOOL BLOCK STANDARD 45 | ТУ У В.2.7-23.9-35492904-006:2024 1.04 | м³ | Плиты размером 1200х600х50-200 мм, с шагом 10 мм | 1,03 |
| 6 | Облицовочный кирпич | - | - | - | - |
| 7 | Гибкие базальтопластиковые вязи с фиксатором зазора | - | - | - | - |
| 8 | Приточно-вытяжные отверстия (вертикальные швы) | - | - | - | - |
| 9 | Пена монтажная | - | - | - | - |
* - альтернативный материал: экструдированный пенополистирол CARBOLEX ECO.
