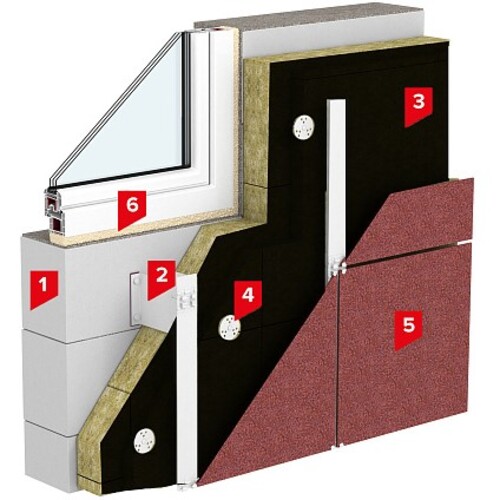

1. Несущая/самонесущая часть стены
2. Несущая подсистема
3. Плиты минераловатные THERMOWOOL VENT EXTRA 75 FG; THERMOWOOL VENT N 36
4. Тарелчатый фасадный дюбель
5. Композит/керамогранит/фиброцемент
6. Пена монтажная
Система изоляции фасада SD Фасад Вент
Компоненты системы
Система включает в себя набор элементов, обеспечивающих надежность, теплоизоляцию и долговечность фасада.
- Несущая или самонесущая часть стены: Основание, выдерживающее нагрузку от фасадной системы.
- Несущая подсистема: Металлический каркас из кронштейнов и профилей.
- Плиты минераловатные THERMOWOOL VENT EXTRA 75 FG, THERMOWOOL VENT N 36: Теплоизоляционный материал с низкой теплопроводностью.
- Тарелчатый фасадный дюбель: Механическое крепление для фиксации минераловатных плит.
- Композит, керамогранит или фиброцемент: Облицовочные материалы для защиты и эстетики.
- Пена монтажная: Для герметизации стыков и фиксации элементов.
Принцип работы вентилируемого фасада
Система функционирует за счет вентилированного зазора (30-50 мм), обеспечивающего циркуляцию воздуха, отводя влагу. Плиты THERMOWOOL снижают теплопотери, а облицовка защищает от осадков. Движущиеся кронштейны компенсируют неровности стены. Отсутствие мокрых процессов позволяет монтаж при температуре до -15°C.
Преимущества системы
Система сочетает энергоэффективность, универсальность и долговечность.
- Эффективная теплоизоляция: Снижает расходы на отопление до 30%.
- Вентилируемый зазор: Предотвращает конденсат и грибок.
- Универсальность облицовки: Керамогранит, фиброцемент или композит.
- Монтаж в любую погоду: Работы зимой.
- Компенсация неровностей: Равный фасад на неровных стенах.
Область применения
Система подходит для зданий всех типов огнестойкости и пожарной опасности.
- Жилые многоэтажки: Утепление и отделка высоток.
- Коммерческие здания: Для офисов, торговых центров.
- Промышленные объекты: Для складов и заводов.
- Общественные сооружения: Для школ, больниц.
Варианты теплоизоляции
Система позволяет гибко подбирать утепление.
- Однослойное утепление: THERMOWOOL VENT EXTRA 75 FG, 50-200 мм.
- Двухслойное утепление: THERMOWOOL VENT N 36 + THERMOWOOL VENT EXTRA 75 FG, до 300 мм.
Технология выполнения работ
Монтаж выполняется по инструкциям по вентилируемым фасадам.
- Подготовка стены: Очистка, устранение неровностей.
- Установка несущей подсистемы: Кронштейны крепятся с шагом 600-1000 мм.
- Монтаж теплоизоляции: Плиты THERMOWOOL фиксируются дюбелями (4-6 шт/м²).
- Создание вентилируемого зазора: Профили обеспечивают зазор 30-50 мм.
- Установка облицовки: Керамогранит, фиброцемент или композит крепятся клямерами.
- Герметизация стыков: Монтажная пена заполняет швы.
Технические характеристики
Система отвечает стандартам энергоэффективности и безопасности.
- Толщина теплоизоляции: 50-300 мм.
- Теплопроводность минералировать: 0,036-0,038 Вт/(м·К).
- Огнестойкость: Класс НГ.
- Водопоглощение минералировать: Меньше 1,5%.
- Срок службы: Свыше 50 лет.
- Температурный диапазон: от -60°C до +80°C.
Практический пример реализации
Система применена во время реконструкции офисного здания в Днепре. 25%.
| Номер | Наименование слоя | Номер техлиста | Единица измерения | Размер, упаковка | Расход на м² |
|---|---|---|---|---|---|
| 1 | Несущая/самонесущая часть стен | - | - | - | - |
| 2 | Несущая подсистема | - | - | - | - |
| 3 | Плиты минераловатные THERMOWOOL VENT EXTRA 75 FG / THERMOWOOL VENT N 36 | ТУ У В.2.7-23.9-35492904-006:2024 1.09/1.07 | м³ | Плиты размером 1200х600х50-200 мм, 1200х600х50-100, 130-200 мм, с шагом 10 мм | 1,03 |
| 4 | Тарелчатый фасадный дюбель | - | - | - | - |
| 5 | Композит/керамогранит/фиброцемент | - | - | - | - |
| 6 | Пена монтажная | - | - | - | - |
