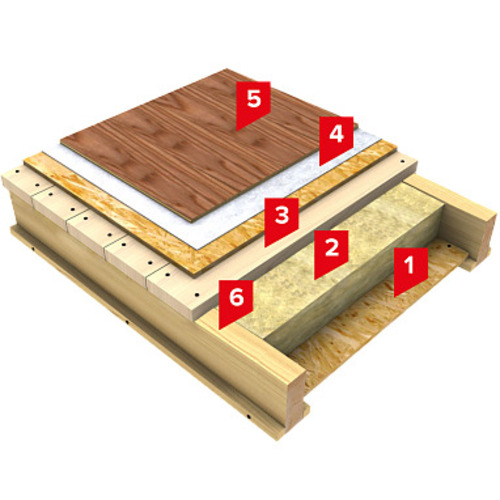

1. ОSB фанера
2. Плиты минераловатные THERMOWOOL ACOUSTIC 40
3. Черный пол из досок или фанеры OSB
4. Подкладка под покрытие (пробковый или вспененный материал)
5. Напольные покрытия паркетной доской или ламинатом
6. Деревянные лаги
Система SD Перекрытие Каркас
Система SD Перекрытие Каркас предназначен для обустройства полов в каркасных домах с деревянными лагами. Она обеспечивает звукоизоляцию, теплоизоляцию и прочность конструкции для быстровозводимых зданий.
Компоненты системы
Система включает в себя набор материалов, которые создают изолированный и прочный пол для каркасных домов.
- OSB фанера: Основание толщиной 9-18 мм, с влажностью до 20%, для прочной базы.
- Плиты минеральной ваты THERMOWOOL ACOUSTIC 40: Звуко- и теплоизоляционный материал с теплопроводностью 0,035-0,038 Вт/(м·К).
- Черновый пол: Доски или OSB толщиной 15-22 мм для выравнивания поверхности.
- Подкладка под покрытие: Корковый или вспененный материал толщиной 2-5 мм для дополнительной звукоизоляции.
- Покрытие пола: Паркетная доска или ламинат, устойчивы к износу.
- Деревянные лаги: Несальные балки, выдерживающие нагрузку до 300 кг/м².
Механизм работы системы
Система SD Перекрытие Каркас основан на конструкции пола по лагам, что обеспечивает изоляцию и прочность. Деревянные лаги формируют каркас, выдерживая нагрузку до 300 кг/м². OSB фанера создает ровное основание для изоляционных слоев. Плиты минеральной ваты THERMOWOOL ACOUSTIC 40 толщиной 40-100 мм снижают ударный шум до 25-30 дБ и теплопотери до 25%.
Черновый пол из досок или OSB обеспечивает выравнивание и поддержку. Подложка под покрытие дополнительно изолирует звук шагов, снижая шум до 5-10 дБ. Покрытие пола из паркетной доски или ламината выдерживает ежедневные нагрузки до 150 кПа и придает эстетичный вид. Конструкция обеспечивает вентиляцию, снижая риск накопления влаги.
Преимущества системы
Система отличается эффективной изоляцией, скоростью монтажа и прочностью для каркасных домов.
- Звукоизоляция: Снижение ударного шума до 25-30 дБ для тишины в помещениях.
- Теплоизоляция: Уменьшение теплопотерь до 25%, экономия на отоплении.
- Пожарная безопасность: Минеральная вата класса НГ не поддерживает горение.
- Быстрый монтаж: Конструкция сокращает время установки на 20%.
- Долговечность: Система служит до 50 лет.
Области использования
Система применяется для обустройства полов в каркасных домах с деревянными лагами.
- Жилые дома: Каркасно-щитовые коттеджи и дачные дома.
- Общественные здания: Модульные сооружения, павильоны с легкими конструкциями.
- Временные сооружения: Быстровозводимые здания для выставок или офисов.
- Реконструкция: Обновление полов в каркасных домах.
Процесс монтажа
Монтаж системы выполняется в соответствии с инструкциями по монтажу, со строгим соблюдением этапов.
- Подготовка деревянных лаг: Очистка, обработка антисептиком, выравнивание с шагом 400-600 мм.
- Укладка OSB фанеры: Плиты толщиной 9-18 мм монтируются с зазором 2-3 мм, крепятся шурупами.
- Монтаж минеральной ваты: Плиты THERMOWOOL ACOUSTIC 40 толщиной 40-100 мм укладываются между лагами плотно.
- Укладка чернового пола: Доски или OSB толщиной 15-22 мм крепятся с зазором 2-3 мм.
- Монтаж подложки: Корковый или вспененный материал толщиной 2-5 мм укладывается сплошным слоем.
- Укладка напольного покрытия: Паркетная доска или ламинат монтируется с соблюдением технологии укладки.
Технические характеристики
Система отвечает стандартам звуко- и теплоизоляции для полов в каркасных домах.
- Толщина утеплителя: 40-100 мм.
- Теплопроводность утеплителя: 0,035-0,038 Вт/(м·К).
- Звукоизоляция: Снижение ударного шума до 25-30 дБ.
- Прочность лаг: погрузка до 300 кг/м².
- Огнестойкость утеплителя: Класс НГ.
- Прочность покрытия: До 150 кПа.
- Срок службы: До 50 лет.
- Температурный диапазон: от -40°C до +80°C.
Пример реализации
Система была применена для полов в каркасном доме в Киевской области. На деревянные лаги с шагом 500 мм уложен OSB фанеру толщиной 12 мм, плиты THERMOWOOL ACOUSTIC 40 толщиной 50 мм, черный пол из OSB 18 мм. Система снизила шум на 28 дБ и теплопотери на 20%.
| Номер | Наименование слоя | Номер техлиста | Единица измерения | Размер, упаковка | Расход на м² |
|---|---|---|---|---|---|
| 1 | OSB фанера | - | м² | Письмо, ширина - 2500 мм, длина - 1250 мм, толщина - 9 мм | 2,2 |
| 2 | Плиты минераловатные THERMOWOOL ACOUSTIC 40 | ТУ У В.2.7-23.9-35492904-006:2024 1.03 | м³ | Упаковка - пачка, ширина - 600 мм, длина - 1200 мм, высота - 600 мм | 1,03 |
| 3 | Черновый пол из досок или фанеры OSB | - | - | - | - |
| 4 | Подкладка под покрытие (пробковый или вспененный материал) | - | - | - | - |
| 5 | Покрытие полов паркетной доской или ламинатом | - | - | - | - |
| 6 | Деревянные лаги | - | - | - | - |
| Конструкция | Звукоизоляционный материал | Толщина, мм | Черновый пол | Rw, дБ | ∆Lw, дБ |
|---|---|---|---|---|---|
| №1 | THERMOWOOL ACOUSTIC 40 | 50 | По лагам укладывается черновый пол с OSB толщиной 15 мм | 57 | 31 |
| №2 | THERMOWOOL ACOUSTIC 40 | 100 | По лагам укладывается черновый пол с OSB толщиной 15 мм | 57 | 31 |
| №3 | THERMOWOOL ACOUSTIC 40 | 150 | По лагам укладывается черновый пол с OSB толщиной 15 мм | 57 | 31 |
| №4 | THERMOWOOL ACOUSTIC 40 | 200 | По лагам укладывается черновый пол с OSB толщиной 15 мм | 57 | 32 |
