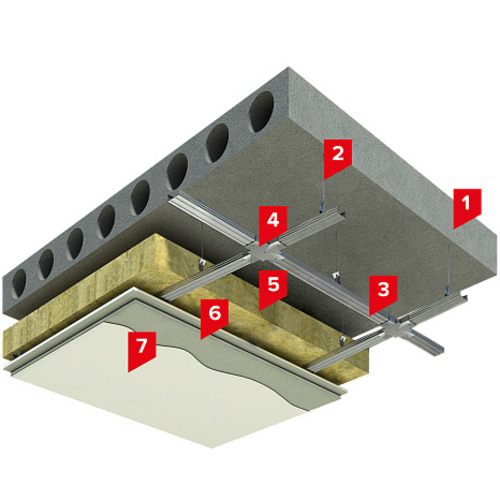

1. Плита перекрытия
2. Анкерный подвес
3. Потолочный профиль
4. Соединитель профилей
5. Плиты минераловатные THERMOWOOL ACOUSTIC 40
6. Обшивка ГКЛ или ГВЛ
7. Чистая отделка помещения
Система SD Потолок Акустик
Система SD Потолок Акустик предназначен для звукоизоляции межэтажных перекрытий в зданиях с железобетонными плитами. Она обеспечивает снижение воздушного шума, скрывает коммуникации и создает эстетичный вид помещения.
Компоненты системы
Система включает набор материалов, формирующих звукоизоляционный подвесной потолок с прочной и эстетической обшивкой.
- Плита перекрытия: Железобетонная основа, выдерживающая нагрузку до 500 кг/м².
- Анкерный подвес: Металлические элементы для крепления профилей с расстоянием до 1000 мм.
- Потолочный профиль: Металлический каркас с толщиной 0,5-0,8 мм для поддержания обшивки.
- Соединитель профилей: Элементы для фиксации профилей с шагом 400-600 мм.
- Плиты минеральной ваты THERMOWOOL ACOUSTIC 40: Звукоизоляционный материал с теплопроводностью 0,035-0,038 Вт/(м·К).
- Обшивка ГКЛ или ГВЛ: Панели толщиной 9-12,5 мм для выравнивания и отделки.
- Чистая отделка: Краска, обои или другие покрытия для эстетичного вида.
Механизм работы системы
Система SD Потолок Акустик базируется на принципе подвесного потолка, что снижает передачу воздушного шума через перекрытие. Плита перекрытия обеспечивает прочную основу. Анкерные подвесы и потолочные профили создают каркас, компенсирующий неровности и скрывающий коммуникации. Соединители профилей обеспечивают стабильность конструкции.
Плиты минеральной ваты THERMOWOOL ACOUSTIC 40 толщиной 40-100 мм снижают воздушный шум до 30-40 дБ и теплопотери до 20%. Обшивка ГКЛ или ГВЛ формирует ровную поверхность, а чистая отделка придает эстетический вид, выдерживая влажность до 70%. Конструкция обеспечивает акустический комфорт и возможность прокладки коммуникаций.
Преимущества системы
Система отличается эффективной звукоизоляцией, эстетичностью и простотой монтажа.
- Звукоизоляция: Снижение воздушного шума до 30-40 дБ.
- Теплоизоляция: Уменьшение теплопотерь до 20%.
- Пожарная безопасность: Минеральная вата класса НГ не поддерживает горение.
- Эстетичность: Обшивка обеспечивает ровную поверхность для отделки.
- Долговечность: Система служит до 50 лет.
Области использования
Система применяется для звукоизоляции потолков в зданиях с железобетонными перекрытиями.
- Жилые дома: Квартиры и коттеджи для снижения шума между этажами.
- Общественные здания: Театры, конференц-залы, библиотеки с акустическими требованиями.
- Административные сооружения: Офисы, где требуется комфортный микроклимат.
- Реконструкция зданий: Обновление потолков с улучшением звукоизоляции.
Процесс монтажа
Монтаж системы выполняется в соответствии с инструкциями по монтажу, со строгим соблюдением этапов.
- Подготовка плиты перекрытия: Очистка от пыли, грязи, исправление дефектов.
- Установка анкерных подвесов: Крепление с шагом 600-1000 мм к плите перекрытия.
- Монтаж потолочных профилей: Профили толщиной 0,5-0,8 мм фиксируются к подвесам с шагом 400-600 мм.
- Установка соединителей профилей: Обеспечивают жесткость каркаса, шаг 400-600 мм.
- Укладка минеральной ваты: Плиты THERMOWOOL ACOUSTIC 40 толщиной 40-100 мм укладываются между профилями.
- Монтаж обшивки ГКЛ или ГВЛ: Панели толщиной 9-12,5 мм крепятся шурупами с шагом 150-200 мм.
- Чистая отделка: Нанесение краски, обоев или другого покрытия после шпаклевки.
Технические характеристики
Система отвечает стандартам звуко- и теплоизоляции для межэтажных перекрытий.
- Толщина звукоизоляционного слоя: 40-100 мм.
- Теплопроводность утеплителя: 0,035-0,038 Вт/(м·К).
- Звукоизоляция: Снижение воздушного шума до 30-40 дБ.
- Огнестойкость утеплителя: Класс НГ.
- Прочность плиты перекрытия: До 500 кг/м².
- Срок служби: До 50 лет.
- Температурный диапазон: от -40°C до +80°C.
Пример реализации
Система была применена в офисном здании в Киеве. На железобетонную плиту установлены анкерные подвесы с шагом 800 мм, потолочные профили, плиты THERMOWOOL ACOUSTIC 40 толщиной 50 мм и обшивку ГКЛ толщиной 12 мм. После шпаклевки нанесена краска. Система снизила воздушный шум на 35 дБ и теплопотери на 18%.
| Номер | Наименование слоя | Номер техлиста | Единица измерения | Размер, упаковка | Расход на м² |
|---|---|---|---|---|---|
| 1 | Плита перекрытия | - | - | - | - |
| 2 | Анкерный подвес | - | шт. | - | 4 |
| 3 | Потолочный профиль | - | - | - | 2,03 |
| 4 | Соединитель профилей | - | шт. | - | 2 |
| 5 | Плиты минераловатные THERMOWOOL ACOUSTIC 40 | ТУ У В.2.7-23.9-35492904-006:2024 1.03 | м³ | Упаковка - пачка, ширина - 600 мм, длина - 1200 мм, высота - 600 мм | 1,03 |
| 6 | Обшивка ГКЛ или ГВЛ | - | - | - | - |
| 7 | Чистая отделка помещения | - | - | - | - |
| Конструкция основания | Обшивка из листов ГКЛ | Толщина звукоизоляционного слоя THERMOWOOL ACOUSTIC 40, мм | Rw, дБ |
|---|---|---|---|
| Перекрытие, 160 мм | - | - | 52 |
| Перекрытие, 160 мм | Один слой | 50 | 60 |
| Перекрытие, 160 мм | Два слоя | 50 | 62 |
| Перекрытие, 160 мм | Один слой | 100 | 62 |
| Перекрытие, 160 мм | Два слоя | 100 | 64 |
