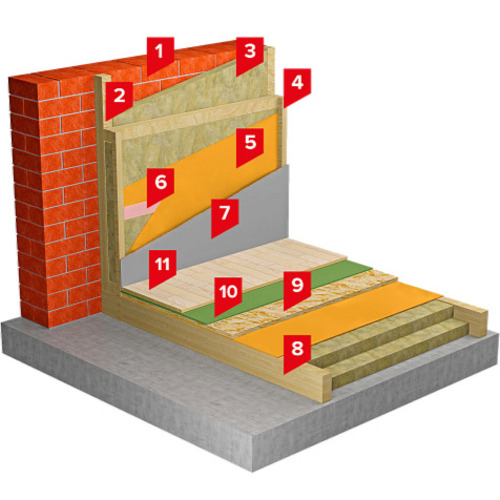

1. Изолируемая стена балкона
2. Обрешетка (брус деревянный 50 x 50 мм с шагом 600 мм)
3. Плиты минераловатные THERMOWOOL LIGHT EXTRA 30
4. Контррейка толщиной 40-60 мм.
5. Пароизоляционная пленка
6. Лента бутил-каучуковая для склеивания пароизоляции
7. Внутренняя обшивка (Гипсокартон, 8. Лаги деревянные 100 x 50 мм.
9. Черный пол (ОСБ для пола, фанера, доски)
10. Подкладка под финишное напольное покрытие (пробковый или вспененный материал)
11. Финишное напольное покрытие (паркетная доска или ламинат)
Система SD Стена Балкон
Система SD Стена Балкон предназначена для теплоизоляции стен балконов и лоджий в постройках. Она использует двойной каркас с минеральной ватой для обеспечения изоляции, влагозащиты и возможности прокладки коммуникаций.
Компоненты системы
Система включает в себя набор материалов, которые создают теплую, изолированную и эстетическую конструкцию для балконов.
- Стена балкона: Изолируемое основание толщиной от 100 мм выдерживает нагрузку до 200 кг/м².
- Обрешетка: Деревянный брус размером 50 x 50 мм, установленный с шагом 600 мм.
- Плиты минеральной ваты THERMOWOOL LIGHT EXTRA 30: Утеплитель с теплопроводностью 0,036-0,038 Вт/(м·К).
- Контррейка: Деревянный брус толщиной 40-60 мм для вентиляционного зазора.
- Пароизоляционная пленка: Мембрана толщиной 0,1-0,2 мм для защиты от конденсата.
- Бутил-каучуковая лента: Герметизация стыков пленки, ширина 30-50 мм.
- Внутренняя обшивка: ГКЛ, ОСП-3, вагонка или панели толщиной 9-12,5 мм.
- Лаги деревянные: Брусья размером 100 x 50 мм, шаг 400-600 мм.
- Черновый пол: Фанера или доски толщиной 15-22 мм.
- Подложка под покрытие: Корковый или вспененный материал толщиной 2-5 мм.
- Финишное напольное покрытие: Паркетная доска или ламинат, прочность до 150 кПа.
Механизм работы системы
Система SD Стена Балкон основана на двойном каркасе, что обеспечивает теплоизоляцию и защиту от влаги. Стена балкона служит основанием. Обрешетка из деревянных брусьев формирует каркас для утеплителя. Плиты минеральной ваты THERMOWOOL LIGHT EXTRA 30 толщиной 50-100 мм снижают теплопотери до 30% и обеспечивают звукоизоляцию до 20-25 дБ.
Контррейка создает вентиляционный зазор 40-60 мм для прокладки коммуникаций и циркуляции воздуха. Пароизоляционная пленка, герметизированная бутил-каучуковой лентой, защищает утеплитель от конденсата. Внутренняя обшивка из ГКЛ, ОСП-3, вагонки или панелей добавляет прочность и эстетику. Лаги, черновый пол, подложка и финишное покрытие формируют изолированный пол, который выдерживает нагрузку до 150 кПа.
Преимущества системы
Система отличается простотой, эффективной изоляцией и гибкостью для балконов.
- Теплоизоляция: Снижение теплопотерь до 30% для комфортного микроклимата.
- Звукоизоляция: Уменьшение шума до 20-25 дБ.
- Пожарная безопасность: Утеплитель класса НГ не поддерживает горение.
- Прокладка коммуникаций: Вентиляционный зазор разрешает размещение электричества и труб.
- Долговечность: Система служит до 50 лет.
Области использования
Система применяется для утепления стен и полов балконов и лоджий.
- Жилые дома: Балконы и лоджии в квартирах и коттеджах.
- Общественные здания: Офисы, гостиницы с утепленными балконами.
- Реконструкция: Переоборудование балконов в жилые или рабочие зоны.
- Новая постройка: Балконы в многоэтажках с теплоизоляцией.
Процесс монтажа
Монтаж системы выполняется в соответствии с инструкциями по монтажу, со строгим соблюдением этапов.
- Подготовка стены балкона: Очистка от пыли, устранение неровностей штукатуркой.
- Монтаж обрешетки: Брусья 50 x 50 мм крепятся к стене с шагом 600 мм, обработанные антисептиком.
- Укладка утеплителя: Плиты THERMOWOOL LIGHT EXTRA 30 толщиной 50-100 мм монтируются между брусьями плотно.
- Установка контррейки: Брусья толщиной 40-60 мм крепятся для вентиляционного зазора.
- Монтаж пароизоляционной пленки: Пленка толщиной 0,1-0,2 мм укладывается с нахлестом 100-150 мм, стыки герметизируются бутил-каучуковой лентой.
- Установка внутренней обшивки: ГКЛ, ОСП-3, вагонка или панели толщиной 9-12,5 мм крепятся шурупами.
- Монтаж лаг для пола: Брусья 100 x 50 мм укладываются с шагом 400-600 мм.
- Укладка чернового пола: Фанера или доски толщиной 15-22 мм крепятся с зазором 2-3 мм.
- Монтаж подложки: Корковый или вспененный материал толщиной 2-5 мм укладывается сплошным слоем.
- Укладка финишного покрытия: Паркетная доска или ламинат монтируются по технологии укладки.
Технические характеристики
Система отвечает стандартам тепло- и звукоизоляции для балконов и лоджий.
- Толщина утеплителя: 50-100 мм.
- Теплопроводность утеплителя: 0,036-0,038 Вт/(м·К).
- Звукоизоляция: Снижение шума до 20-25 дБ.
- Огнестойкость утеплителя: Класс НГ.
- Прочность покрытия пола: До 150 кПа.
- Срок службы: До 50 лет.
- Температурный диапазон: от -40°C до +80°C.
Пример реализации
Система была использована для утепления балкона в квартире во Львове. На стену толщиной 150 мм установлена обрешетка 50 x 50 мм, плиты THERMOWOOL LIGHT EXTRA 30 50 мм, контррейка 40 мм, пароизоляционная пленка с бутыл-каучук ГКЛ 12,5 мм. На пол уложены лаги 100 x 50 мм, фанеру 18 мм, подкладку 3 мм и ламинат. Система снизила теплопотери на 28% и шум на 22 дБ.
| Номер | Наименование слоя | Номер техлиста | Единица измерения | Размер, упаковка | Расход на м² |
|---|---|---|---|---|---|
| 1 | Стена изолируемого балкона | - | - | - | - |
| 2 | Обрешетка (брус деревянный 50 x 50 мм с шагом 600 мм) | - | - | - | - |
| 3 | Плиты минераловатные THERMOWOOL LIGHT EXTRA 30 | ТУ У В.2.7-23.9-35492904-006:2024 1.01 | м³ | Плиты размером 1200 х 600 х 40-200 мм, с шагом 10 мм, упаковка (3-12 плит) | 1,03 |
| 4 | Контррейка толщиной 40-60 мм | - | - | - | - |
| 5 | Пароизоляционная пленка | - | м² | - | 1,1 |
| 6 | Лента бутил-каучуковая для склеивания пароизоляции | - | - | - | - |
| 7 | Внутренняя обшивка (ГКЛ, ОСП-3, вагонка, панели) | - | - | - | - |
| 8 | Лаги деревянные 100 x 50 мм | - | - | - | - |
| 9 | Черновый пол (фанера, доски) | - | - | - | - |
| 10 | Подкладка под финишное напольное покрытие (пробковый или вспененный материал) | - | - | - | - |
| 11 | Финишное покрытие пола (паркетная доска или ламинат) | - | - | - | - |
