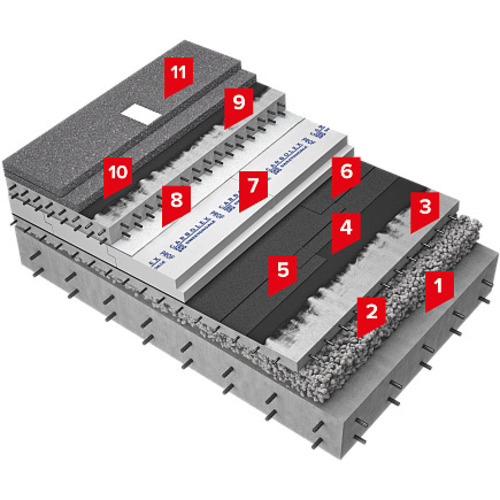

1. Залізобетонна основа
2. Похилоутворюючий шар з керамзитобетону
3. Армована цементно-піщана стяжка
5. Бітумно-полімерний матеріал, що наплавляється HYDROBASE ELAST ЕПП
6. Бітумно-полімерний матеріал, що наплавляється HYDROBASE ELAST ЕПП
7. Екструдований пінополістирол CARBOLEX SOLID
8. Поліетиленова плівка
9. Розподільна з/б плита
10. Емульсія бітумна дорожна
11. Два шари асфальтобетону
Система ізоляції покрівлі SD Покрівля Авто
Компоненти системи
Система включає матеріали для гідроізоляції, теплоізоляції та автомобільного покриття.
- Залізобетонна основа: Несуча конструкція.
- Похилоутворюючий шар із керамзитобетону: Формує ухил.
- Армована цементно-піщана стяжка: Міцна основа.
- Бітумно-полімерний праймер: Покращує адгезію.
- Бітумно-полімерний матеріал HYDROBASE ELAST ЕПП (перший шар): Гідроізоляція.
- Бітумно-полімерний матеріал HYDROBASE ELAST ЕПП (другий шар): Посилена гідроізоляція.
- Екструдований пінополістирол CARBOLEX SOLID: Утеплювач із високою міцністю.
- Поліетиленова плівка: Захист утеплювача.
- Розподільна з/б плита: Розподіл навантажень.
- Емульсія бітумна дорожна: Адгезія асфальтобетону.
- Два шари асфальтобетону: Стійке до транспорту покриття.
Принцип роботи інверсійної покрівлі
Двошаровий килим HYDROBASE ELAST ЕПП (4-5 мм, тиск до 0,5 МПа) із праймером забезпечує гідроізоляцію. Керамзитобетон формує ухил (1,5-4%). Стяжка (40-60 мм) додає міцність. CARBOLEX SOLID (0,028-0,032 Вт/(м·К), водопоглинання менше 0,2%, стиск до 700 кПа) ізолює тепло. Плівка захищає утеплювач. З/б плита (80-120 мм) і асфальтобетон (50-80 мм) витримують 100 кН/м².
Переваги системи
Система вирізняється міцністю та надійністю.
- Автомобільна експлуатація: Навантаження до 100 кН/м².
- Енергоефективність: Зниження тепловтрат до 30%.
- Надійна гідроізоляція: Тиск до 0,5 МПа.
- Захист від пошкоджень: Плита та асфальтобетон.
- Довговічність: Термін служби 50 років.
Сфера застосування
Система для експлуатованих покрівель із паркінгами.
- Багатофункціональні комплекси: Торгівельні центри, офіси.
- Житлові будівлі: Багатоповерхівки з парковками.
- Промислові об’єкти: Логістичні центри.
- Реконструкція дахів: Оновлення з паркінгами.
Технологія виконання робіт
Монтаж за інструкцією.
- Підготовка основи: Очищення, заповнення тріщин.
- Формування похилоутворюючого шару: Керамзитобетон, ухил 1,5-4%.
- Нанесення стяжки: Товщина 40-60 мм.
- Нанесення праймера: Витрата 0,2-0,3 кг/м², висихання 4-6 годин.
- Наплавлення першого шару: HYDROBASE ELAST ЕПП, нахлест 80-100 мм.
- Наплавлення другого шару: HYDROBASE ELAST ЕПП, нахлест 80-100 мм.
- Укладання утеплювача: CARBOLEX SOLID (50-100 мм).
- Укладання плівки: Нахлест 100 мм.
- Монтаж з/б плити: Товщина 80-120 мм.
- Нанесення емульсії: Витрата 0,3-0,5 кг/м².
- Укладання асфальтобетону: Два шари 50-80 мм.
Технічні характеристики
Система відповідає стандартам ізоляції.
- Товщина утеплення: 50-100 мм.
- Теплопровідність утеплювача: 0,028-0,032 Вт/(м·К).
- Водонепроникність: Тиск до 0,5 МПа.
- Водопоглинання XPS: Менше 0,2%.
- Автомобільне навантаження: До 100 кН/м².
- Термін служби: 50 років.
- Температурний діапазон: Від -50°C до +80°C.
Практичний приклад реалізації
Система застосована для ТЦ в Одесі. Керамзитобетон із ухилом 2%, стяжка (50 мм), килим HYDROBASE ELAST ЕПП, утеплювач CARBOLEX SOLID (80 мм), плівка, з/б плита (100 мм), асфальтобетон (60 мм). Надійний паркінг.
| Номер | Найменування шару | Номер техлиста | Одиниця виміру | Розмір, упаковка | Витрата на м² |
|---|---|---|---|---|---|
| 1 | Залізобетонна основа | - | - | - | - |
| 2 | Похилоутворюючий шар з керамзитобетону | - | - | - | - |
| 3 | Армована цементно-піщана стяжка товщиною не менше 50 мм | - | - | - | - |
| 4 | Праймер бітумно-полімерний SWEETONDALE | 5.01 | л | Металеві відра 20 л | 0,20-0,40 л/м² (1 л праймера на 3,00 м² поверхні) |
| 5 | Бітумно-полімерний матеріал, що наплавляється HYDROBASE ELAST ЕПП | ТУ У 23.9-32944149-013:2024 3.01 | м² | Рулони, площа 10 м², 1 м х 10 м | 1,15 |
| 6 | Бітумно-полімерний матеріал, що наплавляється HYDROBASE ELAST ЕПП | ТУ У 23.9-32944149-013:2024 3.01 | м² | Рулони, площа 10 м², 1 м х 10 м | 1,15 |
| 7 | Екструдований пінополістирол CARBOLEX SOLID | ТУ У 22.2-32944149-012:2024 2.02 | м³ | Плити розміром 1180х580х(40,50,60,100 мм) | 1,02 |
| 8 | Поліетиленова плівка | - | - | - | - |
| 9 | Розподільна з/б плита товщиною не менше 100 мм | - | - | - | - |
| 10 | Емульсія бітумна дорожна | - | - | - | - |
| 11 | Два шари асфальтобетону | - | - | - | - |
