1. Бетонная подготовка
2. Фундаментная плита
3. Фундаментная стена
6. Профилированная мембрана с геотекстилем Dr.Drain DL8 Geo
7. Дренажная система
Сплошной гидроизоляционный контур подземной части здания из ПВХ-мембраны POLYPLAN UG. Мембрана проходит под фундаментной плитой и по стенам, защищена геотекстилем Bravatex, а профилированная мембрана Dr.Drain DL8 Geo вместе с дренажной трубой снижает давление грунтовых вод на конструкцию.
Фундамент ПВХ мембрана с дренажем
Компоненты системы

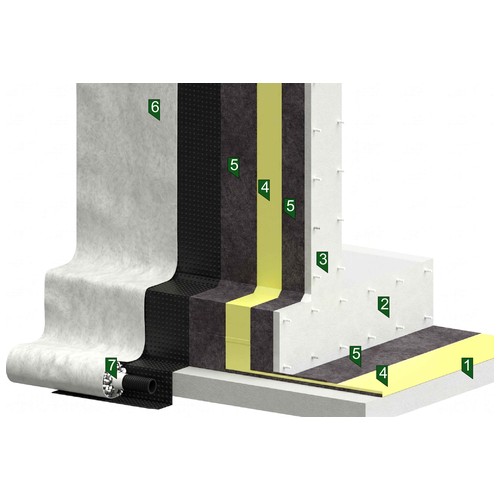

Каждый слой пирога выполняет отдельную функцию. Номера соответствуют позициям на схеме.
- 1. Бетонная подготовка: Выравнивающий слой бетона по уплотненному основанию. Дает ровную плоскость для укладки гидроизоляции.
- 2. Фундаментная плита: Монолитная железобетонная плита, которую бетонируют поверх защищенной гидроизоляции.
- 3. Фундаментная стена: Стена подвала или цоколя, по наружной плоскости которой продолжается гидроизоляционный контур.
- 4. ПВХ мембрана POLYPLAN UG: Неармированная высокоэластичная ПВХ-мембрана BTM (Польша) с желтым сигнальным слоем. Толщина 1,5 или 2,0 мм, соответствует EN 13967, укладывается без открытого огня.
- 5. Геотекстиль Bravatex: Нетканый иглопробивной термофиксированный геотекстиль плотностью 150-300 г/м². Разделяет слои и защищает мембрану от механических повреждений.
- 6. Профилированная мембрана с геотекстилем Dr.Drain DL8 Geo: HDPE-мембрана с шипами 8 мм и приклеенным геотекстилем. Прочность на сжатие более 150 кН/м², создает дренажный зазор и защищает гидроизоляцию при обратной засыпке.
- 7. Дренажная система: Перфорированная дренажная труба в геотекстиле в щебеночной обсыпке вдоль подошвы фундамента с отводом воды в колодцы.
Как работает система
На бетонную подготовку кладут геотекстиль Bravatex, на него - ПВХ-мембрану POLYPLAN UG, которую сваривают горячим воздухом в бесшовный контур. Желтый сигнальный слой сразу показывает проколы и царапины. Сверху мембрану снова накрывают геотекстилем и бетонируют фундаментную плиту. На стенах мембрана продолжается вверх, защищается геотекстилем и профилированной мембраной Dr.Drain DL8 Geo: шипы 8 мм создают зазор, по которому вода стекает к перфорированной дренажной трубе вдоль подошвы фундамента и отводится в колодцы.
Преимущества системы
- Бесшовный контур: сварные швы ПВХ-мембраны без клеев и огня.
- Контроль повреждений: желтый сигнальный слой POLYPLAN UG.
- Монтаж на влажное основание: мембрана укладывается свободно, без наклеивания.
- Снятие гидростатического давления: профилированная мембрана и дренаж отводят воду от стен.
Область применения
- Фундаменты и подвалы жилых и общественных зданий.
- Подземные паркинги, технические этажи, резервуары.
- Участки с высоким уровнем грунтовых вод.
Технология выполнения работ
Работы выполняют в сухом котловане по проекту и инструкциям производителей материалов.
- Бетонная подготовка: по уплотненному основанию устраивают ровную бетонную подготовку.
- Нижний защитный слой: геотекстиль Bravatex укладывают с нахлестом.
- Гидроизоляция плиты: POLYPLAN UG раскатывают свободно, швы сваривают горячим воздухом, мембрану выпускают на стены.
- Верхний защитный слой: геотекстиль Bravatex, затем армирование и бетонирование фундаментной плиты.
- Гидроизоляция стен: мембрану сваривают с выпуском и фиксируют по верхнему краю.
- Защита и дренаж стен: геотекстиль Bravatex, профилированная мембрана Dr.Drain DL8 Geo геотекстилем наружу.
- Дренажная система: перфорированную трубу в щебеночной обсыпке укладывают с уклоном к колодцам, выполняют обратную засыпку.
Технические параметры
Основные показатели материалов системы по данным производителей.
- ПВХ-мембрана POLYPLAN UG: толщина 1,5 или 2,0 мм, рулон 2,2 × 20 м, EN 13967.
- Совместимость: мембрана не совместима с битумными материалами, контакт с ними исключают.
- Геотекстиль Bravatex: плотность 150-300 г/м², рулон 2 × 50 м.
- Dr.Drain DL8 Geo: шип 8 мм, сжатие более 150 кН/м², водопропускная способность 2 × 10⁻³ м²/с.
- Рабочие температуры дренажной мембраны: от -30 до +80 °C.
| Номер | Наименование слоя | Характеристика | Единица измерения | Размер, упаковка | Расход на м² * |
|---|---|---|---|---|---|
| 1 | Бетонная подготовка | Бетон | м³ | - | По проекту |
| 2 | Фундаментная плита | - | - | - | - |
| 3 | Фундаментная стена | - | - | - | - |
| 4 | ПВХ мембрана POLYPLAN UG | ПВХ-П неармированная, 1,5-2,0 мм | м² | Рулон 2,2 × 20 м (44 м²) | ≈ 1,15 м² |
| 5 | Геотекстиль Bravatex | Нетканый, 150-300 г/м² | м² | Рулон 2 × 50 м (100 м²) | ≈ 1,10 м² |
| 6 | Профилированная мембрана с геотекстилем Dr.Drain DL8 Geo | HDPE, шип 8 мм + геотекстиль | м² | Рулон 2 × 20 м (40 м²) | ≈ 1,10 м² |
| 7 | Дренажная система | Труба, щебень, колодцы | м.п. | - | По проекту |
* Расход ориентировочный, с учетом нахлестов и подрезки. Толщину мембраны, схему дренажа и глубину заложения определяет проект с учетом уровня грунтовых вод.
