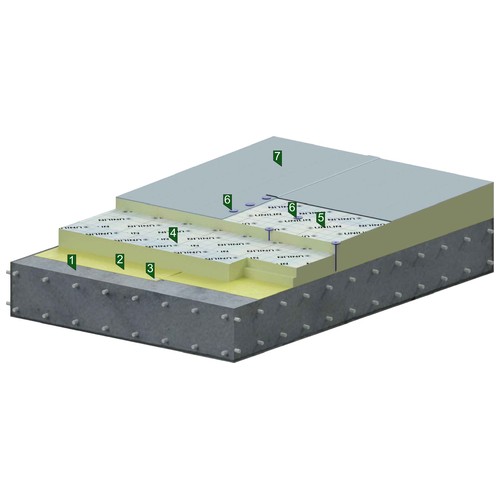

1. Бетонная плита перекрытия
2. Пароизоляционная пленка BRAVA PROTECT
3. Двусторонняя бутилкаучуковая лента
4. Утеплитель PIR Utherm ROOF LE
5. Утеплитель PIR Utherm ROOF LE Tapered уклонообразующий
6. Телескопический крепеж
Экономичный вариант пирога по бетонной плите: вместо битумной самоклеящейся пароизоляции использована полиэтиленовая пленка BRAVA PROTECT, стыки которой герметизирует двусторонняя бутилкаучуковая лента. Утепление и гидроизоляция - PIR-плиты UNILIN и ПВХ-мембрана Monarplan FM.
PIR Плита UNILIN - Бетон Пленка
Компоненты системы
Каждый слой пирога выполняет отдельную функцию. Номера соответствуют позициям на схеме.
- 1. Бетонная плита перекрытия: Несущее основание. Поверхность ровная, сухая, без цементного молочка, острых выступов и масляных пятен.
- 2. Пароизоляционная пленка BRAVA PROTECT: Полиэтиленовая (LDPE) пароизоляционная пленка толщиной 0,2 мм, Sd не менее 100 м. Укладывается свободно с нахлестом, стыки клеятся лентой.
- 3. Двусторонняя бутилкаучуковая лента: Бутиловая лента без растворителей склеивает нахлесты пленки и герметизирует примыкания к стенам, парапетам и проходкам. Рабочая температура от -40 до +90 °C.
- 4. Утеплитель PIR Utherm ROOF LE: PIR-плита UNILIN с газонепроницаемой многослойной облицовкой с двух сторон. Теплопроводность λD 0,022 Вт/(м·К), прочность на сжатие при 10 % деформации не менее 150 кПа.
- 5. Утеплитель PIR Utherm ROOF LE Tapered уклонообразующий: Клиновидные PIR-плиты формируют уклон к воронкам сразу в слое утепления. Уклон от 0,83 до 2,08 % (10-25 мм на 1,2 м), раскладка - по индивидуальному плану, плиты маркированы буквами.
- 6. Телескопический крепеж: Пластиковая телескопическая втулка с саморезом или анкером прижимает утеплитель и мембрану к основанию и не создает мостика холода. Количество на 1 м² определяет расчет на ветровую нагрузку.
- 7. ПВХ мембрана Monarplan FM: Армированная полиэфирной сеткой ПВХ-мембрана ICOPAL для механического крепления. Толщина 1,2-2,0 мм, прочность на разрыв не менее 900 Н/50 мм, швы свариваются горячим воздухом.
Как работает система
Пленка BRAVA PROTECT (LDPE 0,2 мм, Sd не менее 100 м) укладывается свободно, а бутиловая лента склеивает нахлесты и примыкания, поэтому пароизоляционный слой остается герметичным без праймера и наклеивания. PIR-плиты Utherm ROOF LE утепляют кровлю, клиновидные Tapered формируют уклон к воронкам. Телескопический крепеж проходит сквозь мембрану, утеплитель и пленку в бетон и фиксирует весь пирог; сварные швы Monarplan FM образуют сплошной гидроизоляционный ковер.
Преимущества системы
- Ниже стоимость пароизоляции: пленка вместо битумного самоклеящегося рулона.
- Быстрая укладка: рулон 3 × 100 м покрывает 300 м², праймер не нужен.
- Сухая технология: без огня, растворителей и мокрых процессов.
- Малый вес пирога: без балласта и стяжки.
Область применения
- Кровли по бетонным плитам с нормальным влажностным режимом помещений.
- Складские, торговые и административные здания.
- Строительство с ограниченным бюджетом и сжатыми сроками.
Технология выполнения работ
Работы выполняют в сухую погоду по проекту кровли и инструкциям производителей материалов.
- Подготовка основания: поверхность очищают, острые выступы, которые могут проколоть пленку, убирают.
- Пароизоляция: BRAVA PROTECT раскатывают с нахлестом, нахлесты проклеивают бутиловой лентой.
- Примыкания: пленку заводят на парапеты выше уровня утепления и приклеивают лентой.
- Утепление: Utherm ROOF LE кладут с разбежкой швов, сверху - клиновидные Tapered по плану.
- Мембрана и крепеж: Monarplan FM крепят телескопическим крепежом в нахлесте, швы сваривают горячим воздухом.
- Контроль: швы проверяют щупом, выполняют примыкания к воронкам и проходкам.
Технические параметры
Основные показатели материалов системы по данным производителей.
- Теплопроводность утеплителя: λD 0,022 Вт/(м·К) (Utherm ROOF LE).
- Прочность утеплителя на сжатие: не менее 150 кПа при 10 % деформации.
- Формат плит: 1200 × 600 мм, толщина 60-200 мм, кромка прямая или в четверть.
- Уклон из клиновидных плит: от 0,83 до 2,08 % (10-25 мм на 1,2 м).
- Пароизоляция BRAVA PROTECT: LDPE 0,2 мм, Sd не менее 100 м.
- ПВХ-мембрана Monarplan FM: толщина 1,2-2,0 мм, разрыв не менее 900 Н/50 мм, гибкость на холоде до -35 °C.
| Номер | Наименование слоя | Характеристика | Единица измерения | Размер, упаковка | Расход на м² * |
|---|---|---|---|---|---|
| 1 | Бетонная плита перекрытия | - | - | - | - |
| 2 | Пароизоляционная пленка BRAVA PROTECT | LDPE 0,2 мм, Sd ≥ 100 м | м² | Рулон 3 × 100 м (300 м²) | ≈ 1,15 м² |
| 3 | Двусторонняя бутилкаучуковая лента | Бутил, 15 мм × 1 мм | м.п. | Рулон 25 м | По длине нахлестов и примыканий |
| 4 | Утеплитель PIR Utherm ROOF LE | PIR, λD 0,022 Вт/(м·К), ≥150 кПа | м² | Плиты 1200 × 600 мм, 60-200 мм | ≈ 1,02 м² |
| 5 | Утеплитель PIR Utherm ROOF LE Tapered уклонообразующий | PIR с уклоном 0,83-2,08 % | м² | Комплект по плану раскладки | По плану уклонов |
| 6 | Телескопический крепеж | Втулка + саморез / анкер | шт. | - | По ветровому расчету |
| 7 | ПВХ мембрана Monarplan FM | ПВХ-П, армирование полиэстер, 1,2-2,0 мм | м² | Рулон шириной 2,12 м | ≈ 1,15 м² |
* Расход ориентировочный, с учетом нахлестов и подрезки. Количество крепежа, массу балласта, толщину утепления и план уклонов определяет проект с учетом ветровой нагрузки и теплотехнического расчета.
