Самая легкая и быстрая в монтаже система среди кровель по профилированному листу. Пароизоляцию выполняют пленкой BRAVA PROTECT со склейкой нахлестов бутиловой лентой, утепление - PIR-плиты UNILIN, гидроизоляция - ПВХ-мембрана Monarplan FM.
PIR Плита UNILIN - Профнастил Пленка
Компоненты системы

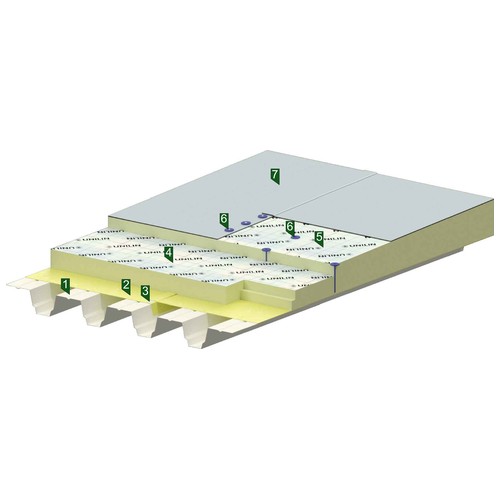

Каждый слой пирога выполняет отдельную функцию. Номера соответствуют позициям на схеме.
- 1. Профилированный лист: Несущий профнастил кровли. Марку и толщину металла определяет расчет на нагрузку и шаг прогонов.
- 2. Пароизоляционная пленка BRAVA PROTECT: Полиэтиленовая (LDPE) пароизоляционная пленка толщиной 0,2 мм, Sd не менее 100 м. Укладывается свободно с нахлестом, стыки клеятся лентой.
- 3. Двусторонняя бутилкаучуковая лента: Бутиловая лента без растворителей склеивает нахлесты пленки и герметизирует примыкания к стенам, парапетам и проходкам. Рабочая температура от -40 до +90 °C.
- 4. Утеплитель PIR Utherm ROOF LE: PIR-плита UNILIN с газонепроницаемой многослойной облицовкой с двух сторон. Теплопроводность λD 0,022 Вт/(м·К), прочность на сжатие при 10 % деформации не менее 150 кПа.
- 5. Утеплитель PIR Utherm ROOF LE Tapered уклонообразующий: Клиновидные PIR-плиты формируют уклон к воронкам сразу в слое утепления. Уклон от 0,83 до 2,08 % (10-25 мм на 1,2 м), раскладка - по индивидуальному плану, плиты маркированы буквами.
- 6. Телескопический крепеж: Пластиковая телескопическая втулка с саморезом или анкером прижимает утеплитель и мембрану к основанию и не создает мостика холода. Количество на 1 м² определяет расчет на ветровую нагрузку.
- 7. ПВХ мембрана Monarplan FM: Армированная полиэфирной сеткой ПВХ-мембрана ICOPAL для механического крепления. Толщина 1,2-2,0 мм, прочность на разрыв не менее 900 Н/50 мм, швы свариваются горячим воздухом.
Как работает система
Пленку BRAVA PROTECT раскатывают по верхним полкам профнастила, нахлесты и примыкания склеивают двусторонней бутилкаучуковой лентой - так пароизоляционный контур становится сплошным. PIR-плиты Utherm ROOF LE опираются на полки и перекрывают гофры, клиновидные Tapered формируют уклон. Телескопический крепеж с саморезами по металлу фиксирует мембрану и утеплитель к профлисту; сварные швы Monarplan FM обеспечивают водонепроницаемость.
Преимущества системы
- Минимальный вес: пленка, PIR и мембрана без балласта.
- Экономия: пленочная пароизоляция и отсутствие праймера.
- Скорость: рулоны пленки 300 м² и мембраны шириной 2,12 м.
- Сухая технология: монтаж в любой сезон без огня.
Область применения
- Быстровозводимые каркасные здания.
- Склады, ангары, сельскохозяйственные объекты.
- Здания с нормальным влажностным режимом помещений.
Технология выполнения работ
Работы выполняют в сухую погоду по проекту кровли и инструкциям производителей материалов.
- Подготовка: профнастил очищают, проверяют крепление к прогонам.
- Пароизоляция: BRAVA PROTECT укладывают с нахлестом, нахлесты проклеивают бутиловой лентой.
- Примыкания: пленку заводят на стены и парапеты выше утеплителя и герметизируют лентой.
- Утепление: Utherm ROOF LE кладут длинной стороной поперек гофров, торцевые стыки - на полках.
- Уклон: клиновидные Tapered укладывают по плану раскладки.
- Мембрана: Monarplan FM крепят телескопическим крепежом в нахлесте, швы сваривают горячим воздухом.
Технические параметры
Основные показатели материалов системы по данным производителей.
- Теплопроводность утеплителя: λD 0,022 Вт/(м·К) (Utherm ROOF LE).
- Прочность утеплителя на сжатие: не менее 150 кПа при 10 % деформации.
- Формат плит: 1200 × 600 мм, толщина 60-200 мм, кромка прямая или в четверть.
- Уклон из клиновидных плит: от 0,83 до 2,08 % (10-25 мм на 1,2 м).
- Пароизоляция BRAVA PROTECT: LDPE 0,2 мм, Sd не менее 100 м.
- ПВХ-мембрана Monarplan FM: толщина 1,2-2,0 мм, разрыв не менее 900 Н/50 мм, гибкость на холоде до -35 °C.
| Номер | Наименование слоя | Характеристика | Единица измерения | Размер, упаковка | Расход на м² * |
|---|---|---|---|---|---|
| 1 | Профилированный лист | Несущий профнастил | м² | Лист по размеру пролета | По проекту |
| 2 | Пароизоляционная пленка BRAVA PROTECT | LDPE 0,2 мм, Sd ≥ 100 м | м² | Рулон 3 × 100 м (300 м²) | ≈ 1,15 м² |
| 3 | Двусторонняя бутилкаучуковая лента | Бутил, 15 мм × 1 мм | м.п. | Рулон 25 м | По длине нахлестов и примыканий |
| 4 | Утеплитель PIR Utherm ROOF LE | PIR, λD 0,022 Вт/(м·К), ≥150 кПа | м² | Плиты 1200 × 600 мм, 60-200 мм | ≈ 1,02 м² |
| 5 | Утеплитель PIR Utherm ROOF LE Tapered уклонообразующий | PIR с уклоном 0,83-2,08 % | м² | Комплект по плану раскладки | По плану уклонов |
| 6 | Телескопический крепеж | Втулка + саморез / анкер | шт. | - | По ветровому расчету |
| 7 | ПВХ мембрана Monarplan FM | ПВХ-П, армирование полиэстер, 1,2-2,0 мм | м² | Рулон шириной 2,12 м | ≈ 1,15 м² |
* Расход ориентировочный, с учетом нахлестов и подрезки. Количество крепежа, массу балласта, толщину утепления и план уклонов определяет проект с учетом ветровой нагрузки и теплотехнического расчета.
