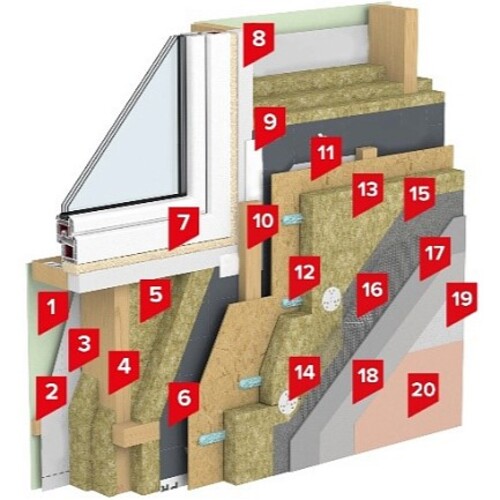

1. Внутренняя обшивка ГКЛ или ГВЛ
2. Контррейки 40-60 мм.
3. Пароизоляционная пленка
4. Каркас здания
5. Плиты минераловатные THERMOWOOL BLOCK STANDARD 45
6. Ветрозащитная пленка
7. Пена монтажная
8. Бруски XPS CARBOLEX
9. Односторонняя акриловая лента
10. Контррейка с шагом 400 мм, толщиной 30-50 мм.
11. Плиты ОСП-3
12. Полимерный клей для теплоизоляционных плит
13. Плиты минераловатные THERMOWOOL FAS OPTIMA 120
14. Тарелчатый фасадный дюбель
15. Штукатурно-клеевая смесь для минеральной ваты
16. Лугостойкая стеклотканная сетка
17. Штукатурно-клеевая смесь
18. Кварцевая грунтовка
19. Декоративная штукатурка
20. Фасадная краска (при необходимости)
Система изоляции фасада SD Фасад Каркас Декор
Компоненты системы
Система включает материалы для прочности, теплоизоляции и отделки.
- Внутренняя обшивка ГКЛ или ГВЛ: Основание для внутренней отделки.
- Контррейки 40-60 мм: Зазор для коммуникаций.
- Пароизоляционная пленка: Защита от внутренней влаги.
- Каркас здания: Из древесины или термопрофилей.
- Плиты минераловатные THERMOWOOL BLOCK STANDARD 45: Внутренний утеплитель.
- Ветрозащитная пленка: Защита от внешней влаги.
- Пена монтажная: Герметизация стыков.
- Бруски XPS CARBOLEX: Основание для контрреек.
- Односторонняя акриловая лента: Герметизация пароизоляции.
- Контррейка 30-50 мм, шаг 400 мм: Вентиляционный зазор.
- Плиты ОСП-3: Жесткость каркаса.
- Полимерный клей для теплоизоляционных плит: Крепление наружного утеплителя.
- Плиты минераловатные THERMOWOOL FAS OPTIMA 120: Наружный утеплитель.
- Тарелчатый фасадный дюбель: Механическое крепление.
- Штукатурно-клеевая смесь: Базовый слой.
- Лугостойкая стеклотканная сетка: Предотвращает трещины.
- Кварцевая грунтовка: Улучшает адгезию.
- Декоративная штукатурка: Защита и эстетика.
- Фасадная краска: Дополнительная защита при необходимости.
Принцип работы каркасного фасада
Система базируется на каркасе, заполненном THERMOWOOL BLOCK STANDARD 45 (0,045 Вт/(м·К)). Пароизоляция защищает от влаги изнутри, ветрозащита - снаружи. ОСП-3 обеспечивают жесткость, THERMOWOOL FAS OPTIMA 120 (50-100 мм) предотвращает трещины. Штукатурка имитирует каменный фасад.
Преимущества системы
Система сочетает легкость и энергоэффективность.
- Энергоэффективность: Снижение теплопотерь до 30%.
- Негорючесть: Минераловата класса НГ.
- Эстетический вид: Имитация каменного фасада.
- Легкость конструкции: Меньшая нагрузка на фундамент.
- Устойчивость к трещинам: Демпфер и сетка.
Область применения
Система для малоэтажного строительства.
- Одноквартирные дома: Для коттеджей.
- Таунхаусы: Для однородного фасада.
- Малоэтажные здания: Для офисов, кафе до 10 метров.
- Реконструкция: Для обновления каркасных сооружений.
Технология выполнения работ
Монтаж по инструкциям.
- Строительство каркаса: Стойки с шагом 400-600 мм.
- Монтаж пароизоляционной пленки: Стыки с акриловой лентой.
- Укладка внутреннего утеплителя: THERMOWOOL BLOCK STANDARD 45.
- Установка ветрозащитной пленки: Защита утеплителя.
- Монтаж контрреек 40-60 мм: Зазор для коммуникаций.
- Установка внутренней обшивки: ГКЛ или ГВЛ.
- Монтаж плит ОСП-3: Жесткость снаружи.
- Установка брусков XPS CARBOLEX: Основание для контрреек.
- Монтаж контрреек 30-50 мм: Шаг 400 мм.
- Крепление наружного утеплителя: THERMOWOOL FAS OPTIMA 120, клей (4-6 кг/м²), дюбеля (6-8 шт/м²).
- Нанесение штукатурно-клеевой смеси: Толщина 3-5 мм, с сеткой.
- Нанесение кварцевой грунтовки: Расход 0,2-0,3 кг/м².
- Нанесение декоративной штукатурки: Толщина 1-3 мм.
- Краска фасада: 1-2 слоя, расход 0,1-0,2 л/м².
- Герметизация стыков: Монтажная пена.
Технические характеристики
Система отвечает стандартам энергоэффективности.
- Толщина внутреннего утеплителя: 100-200 мм.
- Толщина наружного утеплителя: 50-100 мм.
- Теплопроводность минералировать: 0,045 Вт/(м·К) (внутренний), 0,036 Вт/(м·К) (наружный).
- Огнестойкость: Класс НГ.
- Паропроницаемость: 0,5 мг/(м·ч·Па).
- Срок службы: Свыше 50 лет.
- Температурный диапазон: от -50°C до +70°C.
Практический пример реализации
Система использована для таунхауса в Киевской области. Каркас заполнен THERMOWOOL BLOCK STANDARD 45 (150 мм), снаружи THERMOWOOL FAS OPTIMA 120 (50 мм). Покрытый штукатуркой «короед» и окрашен. Снижение затрат на отопление на 25%, вид каменного дома.
| Номер | Наименование слоя | Номер техлиста | Единица измерения | Размер, упаковка | Расход на м² |
|---|---|---|---|---|---|
| 1 | Внутренняя обшивка ГКЛ или ГВЛ | - | - | - | - |
| 2 | Контррейки 40-60 мм | - | - | - | - |
| 3 | Пароизоляционная пленка | - | - | - | - |
| 4 | Каркас здания | - | - | - | - |
| 5 | Плиты минераловатные THERMOWOOL BLOCK STANDARD 45 | ТУ У В.2.7-23.9-35492904-006:2024 1.04 | м³ | Плиты размером 1200х600х50-200 мм, с шагом 10 мм | 1,03 |
| 6 | Мембрана супердиффузионная | - | - | - | - |
| 7 | Пена монтажная | - | - | - | - |
| 8 | Бруски XPS CARBOLEX | - | - | - | - |
| 9 | Односторонняя акриловая лента | - | - | - | - |
| 10 | Контррейка с шагом 400 мм, толщиной 30-50 мм | - | - | - | - |
| 11 | Плиты ОСП-3 | - | - | - | - |
| 12 | Полимерный клей для теплоизоляционных плит | - | - | - | - |
| 13 | Плиты минераловатные THERMOWOOL FAS OPTIMA 120 | ТУ У В.2.7-23.9-35492904-006:2024 1.14 | м³ | Плиты размером 1200х600х50-180 мм, с шагом 10 мм | 1,03 |
| 14 | Тарелчатый фасадный дюбель | - | - | - | - |
| 15 | Штукатурно-клеевая смесь | - | - | - | - |
| 16 | Лугостойкая стеклотканевая сетка | - | - | - | - |
| 17 | Штукатурно-клеевая смесь | - | - | - | - |
| 18 | Кварцевая грунтовка | - | - | - | - |
| 19 | Декоративная штукатурка | - | - | - | - |
| 20 | Фасадная краска (при необходимости) | - | - | - | - |
