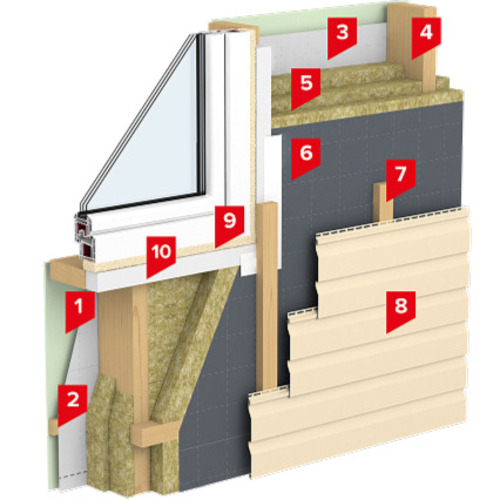

1. Внутренняя обшивка ГКЛ или ГВЛ
2. Контррейки
3. Пароизоляционная пленка
4. Каркас здания
5. Плиты минераловатные THERMOWOOL BLOCK STANDARD 45
6. Мембрана супердиффузионная
7. Контррейка с шагом 400 мм, толщиной 30-50 мм.
8. Виниловый сайдинг
9. Пена монтажная
10. Бруски XPS CARBOLEX
Система изоляции фасада SD Фасад Каркас
Компоненты системы
Система включает материалы для прочности, теплоизоляции и отделки.
- Внутренняя обшивка ГКЛ или ГВЛ: Основание для внутренней отделки.
- Контррейки: Зазор для коммуникаций (40-60 мм).
- Пароизоляционная пленка: Защита от внутренней влаги.
- Каркас здания: Из древесины или термопрофилей.
- Плиты минераловатные THERMOWOOL BLOCK STANDARD 45: Негорючий утеплитель.
- Супердиффузионная мембрана: Защита от внешней влаги.
- Контррейка 30-50 мм, шаг 400 мм: Вентиляционный зазор.
- Виниловый сайдинг: Защита и эстетика.
- Пена монтажная: Герметизация стыков.
- Бруски XPS CARBOLEX: Поддержка контрреек.
Принцип работы вентилируемого фасада
Каркас заполнен THERMOWOOL BLOCK STANDARD 45 (0,045 Вт/(м·К)). Пароизоляция защищает от влаги изнутри, супердиффузионная мембрана - снаружи. Вентиляционный зазор (30-50 мм) отводит конденсат. Сайдинг защищает от осадков.
Преимущества системы
Система сочетает легкость и энергоэффективность.
- Энергоэффективность: Снижение теплопотерь до 25%.
- Негорючесть: Минераловата класса НГ.
- Эффективная вентиляция: Отводит влагу.
- Легкость конструкции: Меньшая нагрузка на фундамент.
- Долговечность: Сайдинг сохраняет вид более 30 лет.
Область применения
Система для малоэтажного строительства.
- Одноквартирные дома: Для коттеджей и дач.
- Таунхаусы: Для однородных фасадов.
- Малоэтажные здания: Для офисов, кафе до 10 метров.
- Реконструкция: Для обновления каркасных сооружений.
Технология выполнения работ
Монтаж по инструкциям.
- Строительство каркаса: Стойки с шагом 400-600 мм.
- Монтаж пароизоляционной пленки: Стыки с бутил-каучуковой лентой.
- Укладка теплоизоляционных плит: THERMOWOOL (100-200 мм).
- Установка супердиффузионной мембраны: Защита утеплителя.
- Монтаж контрреек 40-60 мм: Зазор для коммуникаций.
- Установка внутренней обшивки: ГКЛ или ГВЛ.
- Монтаж брусков XPS CARBOLEX: Основание для контрреек.
- Установка контрреек 30-50 мм: Шаг 400 мм.
- Монтаж винилового сайдинга: Крепление саморезами.
- Герметизация стыков: Монтажная пена.
Технические характеристики
Система отвечает стандартам энергоэффективности.
- Толщина теплоизоляции: 100-200 мм.
- Теплопроводность минераловата: 0,045 Вт/(м·К).
- Огнестойкость: КлассНГ.
- Паропроницаемость мембраны: 1200 г/м² за 24 часа.
- Срок службы сайдинга: Свыше 30 лет.
- Срок службы системы: Свыше 50 лет.
- Температурный диапазон: от -50°C до +70°C.
Практический пример реализации
Система применена для коттеджа во Львове. Каркас заполнен THERMOWOOL (150 мм), защищенный мембраной. Облицованы сайдингом с зазором 40 мм. Снижение затрат на отопление на 20%, современный вид.
| Номер | Наименование слоя | Номер техлиста | Единица измерения | Размер, упаковка | Расход на м² |
|---|---|---|---|---|---|
| 1 | Внутренняя обшивка ГКЛ или ГВЛ | - | - | - | - |
| 2 | Контррейки | - | - | - | - |
| 3 | Пароизоляционная пленка | - | - | - | - |
| 4 | Каркас здания | - | - | - | - |
| 5 | Плиты минераловатные THERMOWOOL BLOCK STANDARD 45 | ТУ У В.2.7-23.9-35492904-006:2024 1.04 | м³ | Плиты размером 1200х600х50-200 мм, с шагом 10 мм | 1,03 |
| 6 | Мембрана супердиффузионная | - | - | - | - |
| 7 | Контррейка с шагом 400 мм, толщиной 30-50 мм | - | - | - | - |
| 8 | Виниловый сайдинг | - | - | - | - |
| 9 | Пена монтажная | - | - | - | - |
| 10 | Бруски XPS CARBOLEX | - | - | - | - |
