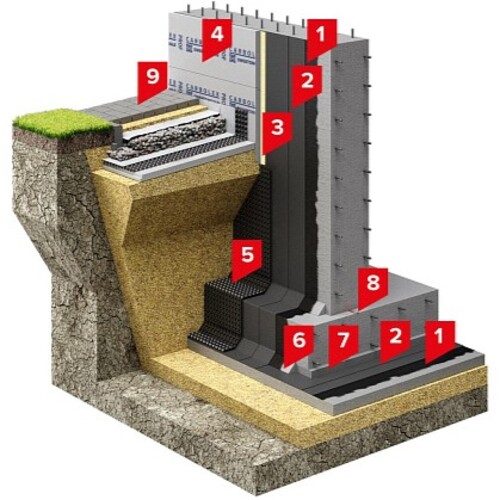

1. Праймер битумно-полимерный
2. Битумно-полимерный наплавляемый материал HYDROBASE ELAST ЭПП в два слоя
3. Клей-пена
4. Экструдированный пенополистирол XPS CARBOLEX PROF
5. Профилированная мембрана
6. Переходный бортик (галтель) ц/п раствор
7. Защитная стяжка
8. Набухающий профиль
9. Утепленная отмостка
Система изоляции подземных конструкций SD Фундамент Стандарт
Система изоляции подземных конструкций SD Фундамент Стандарт обеспечивает надежную защиту фундаментов и других подземных сооружений от влаги, механических повреждений и воздействия агрессивной среды. Она включает в себя комплекс материалов, работающих в синергии, обеспечивая долговечность и эффективность гидроизоляции.
- Битумно-полимерный праймер: используется для подготовки поверхности перед нанесением гидроизоляционной мембраны. Обеспечивает прочное адгезионное сцепление между основанием и гидроизоляционным слоем.
- Битумно-полимерный материал HYDROBASE ELAST ЭПП: Наплавляемая двухслойная гидроизоляционная мембрана обеспечивает защиту от проникновения влаги и устойчивость к внешним воздействиям.
- Клей-пена: Применяется для фиксации теплоизоляционных материалов, обеспечивая надежную крепь без повреждения гидроизоляционного слоя.
- Экструдированный пенополистирол XPS CARBOLEX PROF: Выполняет функцию теплоизоляции, защищая конструкцию от перепадов температур и снижая теплопотери.
- Профилированная мембрана: Предохраняет гидроизоляционный слой от механических повреждений при обратной засыпке котлована.
- Переходный бортик (галтель) из цементно-песчаного раствора: Используется для создания плавных переходов на стыках конструкций, что повышает прочность гидроизоляции.
- Защитная стяжка: обеспечивает дополнительную защиту гидроизоляционного слоя от внешних воздействий.
- Набухающий профиль: Герметизирует швы и стыки, расширяясь при контакте с водой, что предотвращает проникновение влаги.
- Утепленная отмостка: Защищает фундамент от промерзания и отводит поверхностные воды от конструкции.
Принцип работы гидроизоляционной мембраны
Основу системы составляет двухслойная гидроизоляционная мембрана HYDROBASE ELAST ЭПП, которая наплавляется на подготовленное основание, обработанное битумно-полимерным праймером. Первый слой мембраны обеспечивает прочное сцепление с основанием, а второй слой повышает общую устойчивость к гидростатическому давлению и механическим нагрузкам. Высокая адгезия между слоями гарантирует монолитность гидроизоляционного покрытия, что исключает риск расслоения.
Профилированная мембрана, установленная поверх гидроизоляционного слоя, защищает его от повреждений во время обратной засыпки почвой или при воздействии корней растений. Она также способствует отводу воды, снижая гидростатическое давление на конструкцию.
Особенности и преимущества системы
Система SD Фундамент Стандарт отличается высокой эффективностью благодаря продуманной комбинации материалов и технологий.
- Двухслойная гидроизоляция: Обеспечивает двойную защиту от проникновения влаги, повышая надежность системы.
- Высокая адгезия: Праймер и битумно-полимерный материал создают прочное сцепление с основанием, предотвращающим отслаивание.
- Простота монтажа: Наплавка мембраны не требует сложного оборудования, что снижает затраты на установку.
- Устойчивость к механическим повреждениям: Профилированная мембрана защищает гидроизоляцию от внешних воздействий.
- Теплоизоляция: XPS CARBOLEX PROF обеспечивает защиту от промерзания, что продлевает срок службы конструкции.
Область применения
Система SD Фундамент Стандарт разработана для защиты подземных конструкций в зданиях с неэксплуатированными подвальными или техническими этажами. Она оптимально подходит для сооружений, построенных в песчаных грунтах с низким уровнем грунтовых вод.
- Жилые дома: Применяется для фундаментов одноэтажных и многоэтажных зданий с техническими этажами.
- Коммерческие объекты: используется для складов, паркингов и других сооружений с подземными частями.
- Промышленные сооружения: Подходит для защиты фундаментов в промышленных зданиях с низким уровнем грунтовых вод.
Технология выполнения работ
Монтаж системы SD Фундамент Стандарт выполняется в соответствии с инструкцией по укладке битумно-полимерных рулонных материалов. Процесс включает в себя несколько этапов:
- Подготовка поверхности: Основание очищается от пыли, грязи и острых предметов. Поверхность выравнивается, а трещины заполняются цементно-песчаным раствором.
- Нанесение праймера: Битумно-полимерный праймер наносится равномерно валиком или кистью, обеспечивая прочное сцепление с основанием. Время высыхания составляет 2-4 часа в зависимости от температуры.
- Укладка гидроизоляционной мембраны: Первый слой HYDROBASE ELAST ЭПП наплавляется с помощью газовой горелки, второй слой укладывается со смещением швов для повышения герметичности.
- Установка теплоизоляции: XPS CARBOLEX PROF крепится с помощью клей-пены, что обеспечивает надежную фиксацию без повреждения мембраны.
- Монтаж профилированной мембраны: Защита гидроизоляционного слоя от механических повреждений.
- Создание переходного бортика: Цементно-песчаный раствор формирует галтель для плавных переходов на стыках конструкций.
- Установка набухающих профилей: Профили размещаются в швах для герметизации.
- Выполнение защитной стяжки: Стяжка наносится для дополнительной защиты системы от внешних воздействий.
- Устройство утепленной отмостки: Заключительный этап, который защищает фундамент от промерзания и отводит воду.
Технические характеристики
Система SD Фундамент Стандарт соответствует высоким стандартам качества и имеет следующие технические характеристики:
- Толщина гидроизоляционной мембраны: 4-5 мм (два слоя HYDROBASE ELAST ЭПП).
- Водонепроницаемость: Выдерживает гидростатическое давление до 0,5 МПа.
- Теплопроводность XPS: 0,028-0,034 Вт/(м·К), что обеспечивает эффективную теплоизоляцию.
- Срок службы: Свыше 50 лет при правильном монтаже.
- Температурный диапазон эксплуатации: от -40°C до +80°C.
| Номер | Наименование слоя | Номер техлиста | Единица измерения | Размер, упаковка | Расход на м² |
|---|---|---|---|---|---|
| 1 | Праймер битумно-полимерный SWEETONDALE | 5.01 | л | Металлические ведра 20 л | 0,20-0,40 л/м² (1 л праймера на 3,00 м² поверхности) |
| 2 | Битумно-полимерный материал, наплавляемый HYDROBASE ELAST ЭПП в два слоя | ТУ У 23.9-32944149-013:2024 3.01 | м² | Рулоны, площадь 10 м², 1 м х 10 м | 1,15*2=2,3 |
| 3 | Клей-пена | - | - | - | - |
| 4 | Экструдированный пенополистирол CARBOLEX PROF | ТУ У 22.2-32944149-012:2024 2.01 | м² | Плиты размером 1180х580х(40,50,60,100 мм) | 1,02 |
| 5 | Профилированная мембрана | - | - | - | - |
| 6 | Переходный бортик (галтель) ц/п раствор | - | кг | - | ≈20 на п.м |
| 7 | Защитная стяжка | - | - | - | - |
| 8 | Набухающий профиль | - | - | - | - |
| 9 | Утепленная отмостка | - | - | - | - |
