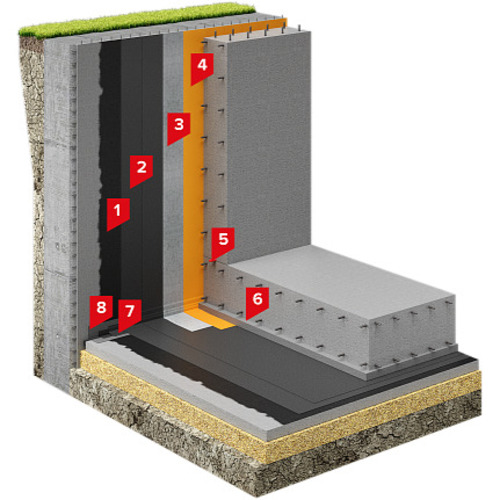

1. Праймер битумно-полимерный
2. Наплавляемый битумно-полимерный материал HYDROBASE ELAST ЭПП в два слоя
3. Геотекстиль иглопробиваемый 500 г/м2
4. Пленка пароизоляционная 200 мкм.
5. Набухающий профиль
6. Защитная стяжка
7. Компенсационная петля
8. Слой усиления HYDROBASE ELAST ЭПП 5,2
Техническое описание системы гидроизоляции подземных конструкций SD ФУНДАМЕНТ СТЕНА В ПОЧВЕ
Компоненты системы
Система гидроизоляции подземных конструкций разработана для обеспечения надежной защиты фундаментов и стен в грунте. Она включает в себя комплекс материалов, гарантирующих долговечность и устойчивость к влаге.
- Битумно-полимерный праймер: используется для подготовки поверхности, обеспечивая прочное сцепление гидроизоляционных материалов с основанием.
- Двухслойная мембрана HYDROBASE ELAST ЭПП: Наплавляемый битумно-полимерный материал толщиной 4 мм создает герметичный барьер против проникновения воды.
- Иглопробивной геотекстиль 500 г/м²: Защищает мембрану от механических повреждений во время строительных работ и обеспечивает дренаж.
- Пароизоляционная пленка 200 мкм: Предотвращает накопление конденсата, защищая конструкцию от влаги.
- Набухающий профиль: активно реагирует на контакт с водой, увеличиваясь в размере до 300%, герметизирует швы и стыки.
- Защитная стяжка: Толщиной 50-70 мм, предохраняет гидроизоляцию от внешних воздействий при заливке бетона.
- Компенсационная петля: Компенсирует деформации конструкции, снижая риск разрыва мембраны.
- Дополнительный слой усиления HYDROBASE ELAST ЭПП: Увеличивает прочность системы в зонах повышенной нагрузки.
Принцип работы гидроизоляционной системы
Система базируется на создании многослойного барьера, защищающего подземные конструкции от влаги, механических повреждений и деформаций. Основу составляет двухслойная мембрана, наплавляемая на подготовленную праймером поверхность, обеспечивая 100% адгезию. Геотекстиль и пароизоляционная пленка формируют защитный комплекс, а набухающий профиль герметизирует стыки.
- Праймер: Наносится равномерно, расход составляет 0,3-0,5 кг/м², что обеспечивает прочное сцепление.
- Мембрана: Наплавляется газовой горелкой, создавая сплошной водонепроницаемый слой.
- Защитные слои: Геотекстиль и пленка предотвращают повреждение мембраны во время обратной засыпки грунта.
Особенности и преимущества
Система отличается универсальностью и простотой монтажа, что делает ее эффективным для различных типов подземных сооружений. Она адаптирована к сложным условиям эксплуатации, включая высокий уровень грунтовых вод.
- Двухслойная мембрана: Обеспечивает двойную защиту с прочностью на разрыв до 800 Н/50 мм.
- Высокая адгезия: Мембрана крепко соединяется с основанием и между слоями, исключая отслоение.
- Простота монтажа: Не требует специализированного оборудования, снижающего расходы на 20-30%.
- Устойчивость к деформациям: Компенсационная петля и пенополистирол CARBOLEX PROF минимизируют риск повреждений при осадке.
Область применения
Система предназначена для защиты подземных сооружений, возведенных в котлованах с вертикальными ограждающими конструкциями. Она эффективна для объектов с высокими требованиями к гидроизоляции.
- Жилые комплексы: Защита подвалов и паркингов с уровнем грунтовых вод до 5 м.
- Коммерческие объекты: Склады, торговые центры с эксплуатируемыми подземными помещениями.
- Инфраструктурные проекты: Тоннели, метро, где требуется устойчивость к гидростатическому давлению 0,5 МПа.
Технология монтажа
Монтаж системы производится поэтапно с соблюдением технических требований, что гарантирует ее эффективность и долговечность. Работы производятся при температуре не ниже +5°C.
- Подготовка основания: Поверхность очищается, выравнивается, обрабатывается праймером с расходом 0,4 кг/м².
- Наплавка мембраны: Первый слой HYDROBASE ELAST укладывается с нахлестом 100 мм, второй - со смещением швов.
- Монтаж защитных слоев: Геотекстиль и пленка фиксируются механически, обеспечивая защиту от повреждений.
- Дополнительные элементы: Набухающий профиль устанавливается в стыках, стяжка заливается толщиной 60 мм.
Дополнительные защитные решения
Для повышения надежности системы в условиях значительных деформаций или сложных грунтов применяются специальные материалы.
- Экструдированный пенополистирол CARBOLEX PROF: Толщиной 30-50 мм, создает скользящий слой, снижая напряжение на мембрану.
- Усиление зон нагрузки: Дополнительный слой HYDROBASE ELAST в углах и стыках повышает прочность 25%.
| Номер | Наименование слоя | Номер техлиста | Единица измерения | Размер, упаковка | Расход на м² |
|---|---|---|---|---|---|
| 1 | Праймер битумно-полимерный | 5.01 | л | Металлические ведра 20 л | 0,20-0,40 л/м² (1 л праймера на 3,00 м² поверхности) |
| 2 | Битумно-полимерный материал, наплавляемый HYDROBASE ELAST ЭПП в два слоя | ТУ У 23.9-32944149-013:2024 3.01 | м² | Рулоны, площадь 10 м², 1 м х 10 м | 1,15*2=2,3 |
| 3 | Геотекстиль иглопробиваемый 500 г/м² | - | - | - | - |
| 4 | Пленка пароизоляционная 200 мкм | - | - | - | - |
| 5 | Набухающий профиль | - | - | - | - |
| 6 | Защитная стяжка | - | - | - | - |
| 7 | Компенсационная петля | - | - | - | - |
| 8 | Слой усиления HYDROBASE ELAST ЭПП | ТУ У 23.9-32944149-013:2024 3.01 | м² | Рулоны, площадь 10 м², 1 м х 10 м | 0,25 на п.м |
