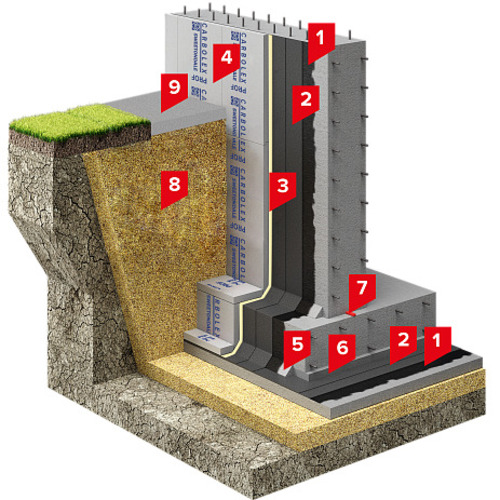

1. 2. Наплавляемый битумно-полимерный материал HYDROBASE ELAST ЭПП в два слоя
3. Клей-пена
4. Экструдированный пенополистирол XPS CARBOLEX PROF
5. Переходный бортик (галтель) ц/п раствор
6. Защитная стяжка ц/п раствор
7. Набухающий профиль
8. Почва обратной засыпки
9. Отмостка
Система изоляции подземных конструкций SD Фундамент Термо
Компоненты системы
Система SD Фундамент Термо включает в себя набор материалов, которые обеспечивают гидроизоляцию, теплоизоляцию и защиту от механических воздействий.
- Битумно-полимерный праймер SWEETONDALE: Специальный состав для подготовки основания, обеспечивающий прочное сцепление гидроизоляционного слоя с поверхностью фундамента.
- Битумно-полимерная мембрана HYDROBASE ELAST ЭПП: Наплавляемый двухслойный рулонный материал создает надежный барьер против проникновения влаги.
- Клей-пена: Используется для фиксации теплоизоляционных плит, обеспечивая их прочный и безопасный крепеж к гидроизоляционному слою.
- Экструдированный пенополистирол XPS CARBOLEX PROF: Обеспечивает эффективную теплоизоляцию, защищая фундамент от промерзания и снижая теплопотери.
- Переходный бортик (галтель) из цементно-песчаного раствора: Создает плавные переходы на стыках конструкций, повышая герметичность системы.
- Защитная стяжка из цементно-песчаного раствора: Предохраняет гидроизоляционный слой от внешних механических воздействий.
- Набухающий профиль: Герметизирует швы и стыки, расширяясь при контакте с водой, что предотвращает проникновение влаги.
- Грунт обратной засыпки: используется для заполнения котлована после завершения изоляционных работ, обеспечивая стабильность конструкции.
- Источивание: Удаляет поверхностные воды от фундамента, защищая его от чрезмерной влаги и промерзания.
Механизм гидроизоляции
Основным элементом системы является двухслойная мембрана HYDROBASE ELAST ЭПП, которая наплавляется на основание, предварительно обработанное битумно-полимерным праймером SWEETONDALE. Первый слой мембраны обеспечивает крепкое сцепление с основанием, а второй усиливает защиту от гидростатического давления. Высокая адгезия между слоями создает монолитное покрытие, устойчивое к расслоению и механическим нагрузкам.
Дополнительную защиту обеспечивает экструдированный пенополистирол XPS CARBOLEX PROF, который не только изолирует тепло, но и защищает гидроизоляцию от повреждений во время обратной засыпки или воздействия внешних факторов.
Преимущества системы
Система SD Фундамент Термо отличается комплексным подходом к защите подземных конструкций, сочетая гидроизоляцию с эффективной теплоизоляцией.
- Двойной гидроизоляционный барьер: Два слоя мембраны обеспечивают надежную защиту от влаги даже в сложных условиях.
- Высокая адгезия: Праймер и мембрана создают прочное сцепление с основанием, исключающим отслоение.
- Простота монтажа: Наплавка мембраны не требует специализированного оборудования, упрощающего процесс установки.
- Эффективная теплоизоляция: XPS CARBOLEX PROF снижает теплопотери, обеспечивая комфорт в помещениях.
- Устойчивость к внешним воздействиям: Защитная стяжка и пенополистирол предотвращают повреждение гидроизоляционного слоя.
Область использования
Система SD Фундамент Термо разработан для защиты подземных конструкций с эксплуатированными или жилыми помещениями, расположенных в песчаных грунтах с низким уровнем грунтовых вод.
- Жилые здания: Применяется для фундаментов домов с жилыми подвалами или цокольными этажами.
- Офисные и коммерческие сооружения: Используется для защиты подземных частей зданий с эксплуатируемыми помещениями.
- Общественные объекты: Подходит для школ, больниц и других сооружений с подземными помещениями.
Этапы выполнения работ
Монтаж системы SD Фундамент Термо выполняется в соответствии с инструкцией по укладке битумно-полимерных материалов. Каждый этап тщательно контролируется для обеспечения качества.
- Подготовка основания: Поверхность очищается от грязи, пыли и острых предметов. Трещины и неровности заполняются цементно-песчаным раствором.
- Нанесение праймера: Битумно-полимерный праймер SWEETONDALE наносится равномерно с помощью валика или кисти. Время высыхания - 2-4 часа.
- Укладка гидроизоляционной мембраны: Первый слой HYDROBASE ELAST ЭПП наплавляется газовой горелкой, второй слой укладывается со смещением швов.
- Крепление теплоизоляции: Плиты XPS CARBOLEX PROF фиксируются клей-пеной, что обеспечивает прочное соединение.
- Формирование переходного бортика: Цементно-песчаный раствор создает галтель для герметизации стыков.
- Нанесение защитной стяжки: Стяжка защищает гидроизоляцию от механических повреждений.
- Установка набухающих профилей: Профили размещаются в швах для дополнительной герметизации.
- Обратная засыпка: Котлован заполняется грунтом с соблюдением технологии.
- Устройство отмостки: Заключительный этап, который отводит поверхностные воды и защищает фундамент.
Технические параметры
Система SD Фундамент Термо отвечает современным требованиям к гидро- и теплоизоляции.
- Толщина гидроизоляционной мембраны: 4-5 мм (два слоя HYDROBASE ELAST ЭПП).
- Водонепроницаемость: Выдерживает давление до 0,5 МПа.
- Теплопроводность XPS: 0,028-0,034 Вт/(м·К).
- Срок эксплуатации: Свыше 50 лет при правильном монтаже.
- Диапазон рабочих температур: от -40°C до +80°C.
Практический пример применения
Система SD Фундамент Термо была применена при строительстве многоквартирного жилого дома в Одессе. Фундамент с эксплуатируемым цокольным этажом, построенный в песчаном грунте, был защищен двухслойной мембраной HYDROBASE ELAST ЭПП и утеплен плитами XPS CARBOLEX PROF. После завершения работ и обратной засыпки котлована система сохранила целостность, а помещение цокольного этажа оставалось сухим и комфортным даже в период сильных дождей.
| Номер | Наименование слоя | Номер техлиста | Единица измерения | Размер, упаковка | Расход на м² |
|---|---|---|---|---|---|
| 1 | Праймер битумно-полимерный SWEETONDALE | 5.01 | л | Металлические ведра 20 л | 0,20-0,40 л/м² (1 л праймера на 3,00 м² поверхности) |
| 2 | Битумно-полимерный материал, наплавляемый HYDROBASE ELAST ЭПП в два слоя | ТУ У 23.9-32944149-013:2024 3.01 | м² | Рулоны, площадь 10 м², 1 м х 10 м | 1,15*2=2,3 |
| 3 | Клей-пена | - | - | - | - |
| 4 | Экструдированный пенополистирол CARBOLEX PROF | ТУ У 22.2-32944149-012:2024 2.01 | м³ | Плиты размером 1180х580х(40,50,60,100 мм) | 1,02 |
| 5 | Переходный бортик (галтель) ц/п раствор | - | - | - | - |
| 6 | Защитная стяжка ц/п раствор | - | - | - | - |
| 7 | Набухающий профиль | - | - | - | - |
| 8 | Грунт обратной засыпки | - | - | - | - |
| 9 | Источивание | - | - | - | - |
