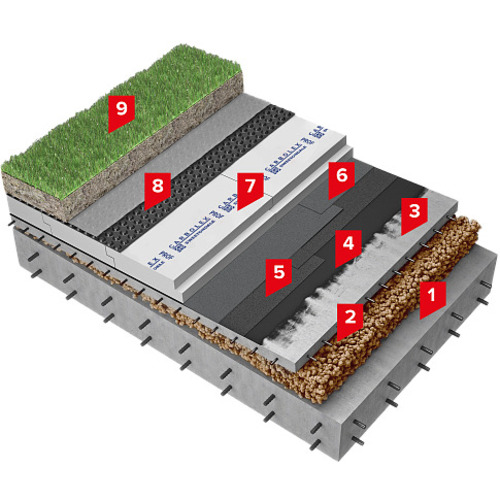

1. Железобетонное основание
2. Наклоняющий слой из керамзитового гравия
3. Армированная цементно-песчаная стяжка
4. Праймер битумно-полимерный
5. Битумно-полимерный наплавляемый материал HYDROBASE ELAST ЭПП
6. Битумно-полимерный наплавляемый материал HYDROBASE GREEN ЭПП
7. Экструдированный пенополистирол CARBOLEX PROF
8. Профилированная мембрана дренажная с геотекстилем
9. Почва с зелеными насаждениями
Система изоляции кровли SD Кровельные материалы Грин
Компоненты системы
Система включает материалы для гидроизоляции, теплоизоляции и озеленения.
- Железобетонная основа: Несущая конструкция.
- Наклоняющий слой из керамзитового гравия: Формирует уклон.
- Армированная цементно-песчаная стяжка: Прочная основа.
- Битумно-полимерный праймер: Улучшает адгезию.
- Битумно-полимерный материал HYDROBASE ELAST ЭПП: Нижний слой гидроизоляции.
- Битумно-полимерный материал HYDROBASE GREEN ЭПП: Защита от корней.
- Экструдированный пенополистирол CARBOLEX PROF: Утеплитель с низким водопоглощением.
- Профилированная дренажная мембрана с геотекстилем: отвод воды.
- Грунт с зелеными насаждениями: Балласт и экологическое покрытие.
Принцип работы зеленой кровли
Двухслойный ковер (HYDROBASE ELAST ЭПП, HYDROBASE GREEN ЭПП, 4-5 мм, давление до 0,5 МПа) с праймером обеспечивает гидроизоляцию. HYDROBASE GREEN ЭПП защищает от корней. Керамзит формирует уклон (1,5-4%). Стяжка (40-60 мм) придает прочность. CARBOLEX PROF (0,028-0,032 Вт/(м·К), водопоглощение менее 0,2%, сжатие до 300 кПа) изолирует тепло. Дренаж уводит воду. Почва (100-300 мм) создает зеленую зону.
Преимущества системы
Система сочетает экологичность и долговечность.
- Экологичность: Снижение температуры крыши до 10°C.
- Энергоэффективность: Снижение теплопотерь до 30%.
- Надежная гидроизоляция: Давление до 0,5 МПа, защита от корней.
- Эффективный водоотвод: Дренажная мембрана.
- Долговечность: Срок службы 50 лет.
Область применения
Система для зеленых кровель.
- Жилые комплексы: Зеленые зоны на крышах.
- Общественные здания: Торговые центры, офисы.
- Экологические проекты: Устойчивое строительство.
- Реконструкция крыш: Обновления с озеленением.
Технология выполнения работ
Монтаж по инструкции.
- Подготовка основания: Очистка, заполнение трещин.
- Формирование наклонного слоя: Керамзит, уклон 1,5-4%.
- Нанесение стяжки: Толщина 40-60 мм.
- Нанесение праймера: Расход 0,2-0,3 кг/м², высыхание 4-6 часов.
- Наплавка первого слоя: HYDROBASE ELAST ЭПП, нахлест 80-100 мм.
- Наплавка второго слоя: HYDROBASE GREEN ЭПП, нахлест 80-100 мм.
- Укладка утеплителя: CARBOLEX PROF (50-100 мм).
- Монтаж дренажной мембраны: Нахлест 100 мм.
- Укладка почвы и озеленения: Грунт 100-300 мм, высадка растений.
Технические характеристики
Система отвечает стандартам изоляции.
- Толщина утепления: 50-100 мм.
- Теплопроводность утеплителя: 0,028-0,032 Вт/(м·К).
- Водонепроницаемость: Давление до 0,5 МПа.
- Водопоглощение XPS: Меньше 0,2%.
- Толщина грунтового слоя: 100-300 мм.
- Срок службы: 50 лет.
- Температурный диапазон: от -50°C до +80°C.
Практический пример реализации
Система применена для комплекса в Киеве. Керамзит с уклоном 2%, стяжка (50 мм), ковер HYDROBASE ELAST ЭПП и GREEN ЭПП, утеплитель CARBOLEX PROF (80 мм), дренаж, грунт (200 мм) Снижение теплопотерь на 25%, улучшение микроклимата.
| Номер | Наименование слоя | Номер техлиста | Единица измерения | Размер, упаковка | Расход на м² |
|---|---|---|---|---|---|
| 1 | Железобетонная основа | - | - | - | - |
| 2 | Наклоняющий слой из керамзитового гравия | - | - | - | - |
| 3 | Армированная цементно-песчаная стяжка толщиной не менее 50 мм | - | - | - | - |
| 4 | Праймер битумно-полимерный SWEETONDALE | 5.01 | л | Металлические ведра 20 л | 0,20-0,40 л/м² (1 л праймера на 3,00 м² поверхности) |
| 5 | Битумно-полимерный наплавляемый материал HYDROBASE ELAST ЭПП | ТУ У 23.9-32944149-013:2024 3.01 | м² | Рулоны, площадь 10 м², 1 м х 10 м | 1,15 |
| 6 | Битумно-полимерный наплавляемый материал HYDROBASE GREEN ЭПП | ТУ У 23.9-32944149-013:2024 3.07 | м² | Рулоны, площадь 10 м², 1 м х 10 м | 1,15 |
| 7 | Экструдированный пенополистирол CARBOLEX PROF | ТУ У 22.2-32944149-012:2024 2.01 | м³ | Плиты размером 1180х580х(40,50,60,100 мм) | 1,02 |
| 8 | Профилированная дренажная мембрана с геотекстилем | - | - | - | - |
| 9 | Грунт с зелеными насаждениями | - | - | - | - |
