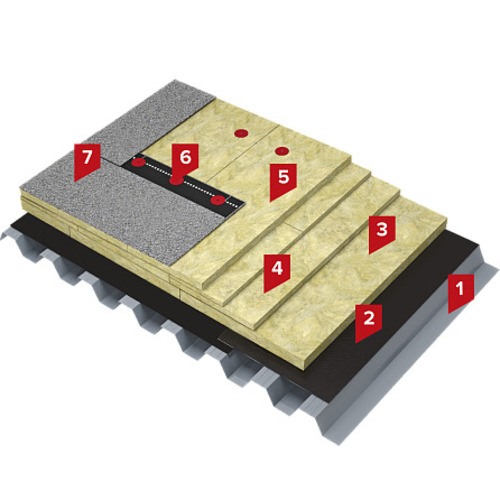

1. Стальной оцинкованный профилированный лист
2. Пароизоляция HYDROBASE ULTRA П
3. Плиты минераловатные THERMOWOOL ROOF N EXTRA 100
4. Наклоняющий слой из минераловатного утеплителя
THERMOWOOL ROOF N OPTIMA 110 SLOPE 1,7%
THERMOWOOL ROOF N OPTIMA 110 SLOPE 4,2%
5. Плиты минераловатные THERMOWOOL ROOF V EXTRA 170
6. Телескопический крепеж
7. Битумно-полимерный материал механической крепи HYDROBASE SOLO ЭКП
Система изоляции кровли SD Кровля Соло
Компоненты системы
Система включает материалы для пароизоляции, теплоизоляции и гидроизоляции.
- Стальное оцинкованное профилированное письмо: Несущая основа.
- Пароизоляция HYDROBASE ULTRA П: Защита от пара.
- Плиты минераловатные THERMOWOOL ROOF N EXTRA 100: Нижний утеплитель.
- Наклоняющий слой из утеплителя: THERMOWOOL ROOF N OPTIMA 110, наклоны 1,7% и 4,2%.
- Плиты минераловатные THERMOWOOL ROOF V EXTRA 170: Верхний жесткий утеплитель.
- Телескопический крепеж: Механическая фиксация.
- Битумно-полимерный материал HYDROBASE SOLO ЭКП: Однослойная гидроизоляция.
Механизм работы кровельной системы
HYDROBASE ULTRA П блокирует пару. распределяет нагрузку. Наклонообразующий слой (1,7%, 4,2%) отводит воду. шт/м²), гарантирует герметичность.
Преимущества системы
Система отличается экономичностью и быстротой.
- Экономичность: Снижение затрат на 15%.
- Быстрый монтаж: Сокращение времени на 30%.
- Энергоэффективность: Снижение теплопотерь до 30%.
- Высокая прочность: Ковер с армированием, утеплитель до 70 кПа.
- Пожарная безопасность: Класс НГ.
Область применения
Система для быстровозводимых кровель.
- Промышленные сооружения: Склады, ангары.
- Коммерческие здания: Торговые центры.
- Сельскохозяйственные объекты: Фермы, хранилища.
- Реконструкция кровель: Обновление изоляции.
Технология выполнения работ
Монтаж по инструкции.
- Подготовка основания: Очистка от ржавчины.
- Укладка пароизоляции: HYDROBASE ULTRA П, нахлест 100-150 мм.
- Монтаж нижнего утеплителя: THERMOWOOL ROOF N EXTRA 100 (100 мм).
- Формирование наклонного слоя: THERMOWOOL ROOF N OPTIMA 110 (1,7%, 4,2%).
- Укладка верхнего утеплителя: THERMOWOOL ROOF V EXTRA 170 (170 мм).
- Монтаж ковра: HYDROBASE SOLO ЭКП, нахлест 80-100 мм, крепление 4-6 шт/м².
- Сварка швов: горячим воздухом.
Технические характеристики
Система отвечает стандартам изоляции.
- Толщина утепления: 270-370 мм.
- Теплопроводность утеплителя: 0,038 Вт/(м·К) (нижний), 0,040 Вт/(м·К) (верхний).
- Водонепроницаемость: Давление до 0,5 МПа.
- Огнестойкость: Класс НГ.
- Прочность сжатия: До 70 кПа.
- Срок службы: 40 лет.
- Температурный диапазон: от -50°C до +80°C.
Практический пример реализации
Система применена для логистического центра в Одессе. шт/м²). Монтаж быстрее 25%, теплопотери снижены на 25%.
| Номер | Наименование слоя | Номер техлиста | Единица измерения | Размер, упаковка | Расход на м² |
|---|---|---|---|---|---|
| 1 | Стальное оцинкованное профилированное письмо | - | - | - | - |
| 2 | Пароизоляция HYDROBASE ULTRA П | ТУ У 23.9-32944149-013:2024 3.11 | м² | Рулоны, ширина 1 м х 15 м | 1,15 |
| 3 | Плиты минераловатные THERMOWOOL ROOF N EXTRA 100 | ТУ У В.2.7-23.9-35492904-006:2024 1.18 | м³ | Плиты размером 1200х600х50-200 мм, с шагом 10 мм | 1,03 |
| 4 | Наклонный слой из минераловатного утеплителя THERMOWOOL ROOF N OPTIMA 110 SLOPE 1,7% / THERMOWOOL ROOF N OPTIMA 110 SLOPE 4,2% | ТУ У В.2.7-23.9-35492904-006:2024 1.30 / 1.31 | м³ | Плиты размером 1200х600х30-120 мм | Согласно расчету |
| 5 | Плиты минераловатные THERMOWOOL ROOF V EXTRA 170 | ТУ У В.2.7-23.9-35492904-006:2024 1.23 | м³ | Плиты размером 1200х600х30-110 мм | 1,03 |
| 6 | Телескопический крепеж | - | - | - | Согласно расчету |
| 7 | Битумно-полимерный материал механической крепи HYDROBASE SOLO ЭКП | ТУ У 23.9-32944149-013:2024 3.05 | м² | Рулоны, площадь 10 м², 1 м х 10 м | 1,15 |
* - альтернативные материалы: THERMOWOOL ROOF N OPTIMA 110, THERMOWOOL ROOF N PROF 120
** - альтернативные материалы: THERMOWOOL ROOF V OPTIMA 180, THERMOWOOL ROOF V PROF 190
