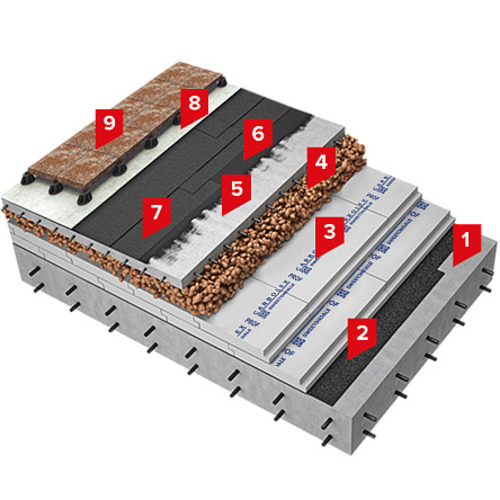

1. Железобетонное основание
2. Пароизоляция HYDROBASE ULTRA П
3. Экструдированный пенополистирол CARBOLEX PROF
4. Наклоняющий слой из керамзитового гравия
5. Армированная цементно-песчаная стяжка
6. Праймер битумно-полимерный
7. Битумно-полимерный наплавляемый материал HYDROBASE ELAST ЭПП, в два слоя
8. Иглопробивной термообработанный геотекстиль
9. Тротуарная плитка на регулируемых опорах
Система изоляции кровли SD Кровля Стандарт Терраса
Компоненты системы
Система включает материалы для пароизоляции, теплоизоляции и пешеходного покрытия.
- Железобетонная основа: Несущая конструкция.
- Пароизоляция HYDROBASE ULTRA П: Защита от пара.
- Экструдированный пенополистирол CARBOLEX PROF: Утеплитель с низким водопоглощением.
- Наклоняющий слой из керамзитового гравия: Формирует уклон.
- Армированная цементно-песчаная стяжка: Прочная основа.
- Битумно-полимерный праймер: Улучшает адгезию.
- Битумно-полимерный материал HYDROBASE ELAST ЭПП: Двухслойная гидроизоляция.
- Иглопробивной термообработанный геотекстиль: Защита мембраны.
- Тротуарная плитка на регулируемых опорах: Устойчивое к нагрузкам покрытие.
Принцип работы террасной кровли
HYDROBASE ULTRA П блокирует пару. CARBOLEX PROF (0,028-0,032 Вт/(м·К), водопоглощение менее 0,2%, сжатие до 300 кПа) изолирует тепло. Керамзит формирует уклон (1,5-4%). Стяжка (40-60 мм) придает прочность. Праймер и ковер HYDROBASE ELAST ЭПП (4-5 мм, давление до 0,5 МПа) гарантируют герметичность. Геотекстиль защищает мембрану. Плитка на опорах выдерживает 50 кН/м², создавая горизонтальную поверхность.
Преимущества системы
Система сочетает функциональность и эстетику.
- Пешеходная эксплуатация: Плитка до 50 кН/м².
- Энергоэффективность: Снижение теплопотерь до 30%.
- Надежная гидроизоляция: Давление до 0,5 МПа.
- Горизонтальная поверхность: Сопротивления избегают луж.
- Легкая конструкция: Уменьшение веса 15%.
Область применения
Система для эксплуатируемых террас.
- Многофункциональные комплексы: Крыши с террасами.
- Жилые здания: зоны отдыха.
- Общественные сооружения: Школы, офисы.
- Реконструкция крыш: Обновление с террасами.
Технология выполнения работ
Монтаж по инструкции.
- Подготовка основания: Очистка, заполнение трещин.
- Укладка пароизоляции: HYDROBASE ULTRA П, нахлест 100-150 мм.
- Монтаж утеплителя: CARBOLEX PROF (50-100 мм).
- Формирование наклонного слоя: Керамзит, уклон 1,5-4%.
- Нанесение стяжки: Толщина 40-60 мм.
- Нанесение праймера: Расход 0,2-0,3 кг/м², высыхание 4-6 часов.
- Наплавка первого слоя: HYDROBASE ELAST ЭПП, нахлест 80-100 мм.
- Наплавка второго слоя: HYDROBASE ELAST ЭПП, нахлест 80-100 мм.
- Укладка геотекстиля: Нахлест 100 мм.
- Укладка тротуарной плитки: На регулируемых опорах.
Технические характеристики
Система отвечает стандартам изоляции.
- Толщина утепления: 50-100 мм.
- Теплопроводность утеплителя: 0,028-0,032 Вт/(м·К).
- Водонепроницаемость: Давление до 0,5 МПа.
- Водопоглощение XPS: Меньше 0,2%.
- Пешеходная нагрузка: До 50 кН/м².
- Срок службы: 50 лет.
- Температурный диапазон: от -50°C до +80°C.
Практический пример реализации
Система применена для комплекса в Днепре. Пароизоляция HYDROBASE ULTRA П, утеплитель CARBOLEX PROF (80 мм), керамзит с уклоном 2%, стяжка (50 мм), ковер HYDROBASE ELAST ЭПП, геотекстиль, плитка. Снижение теплопотерь на 25%, комфортная терраса.
| Номер | Наименование слоя | Номер техлиста | Единица измерения | Размер, упаковка | Расход на м² |
|---|---|---|---|---|---|
| 1 | Железобетонная основа | - | - | - | - |
| 2 | Пароизоляция HYDROBASE ULTRA П | ТУ У 23.9-32944149-013:2024 3.11 | м² | Рулоны, ширина 1 м х 15 м | 1,15 |
| 3 | Экструдированный пенополистирол CARBOLEX PROF | ТУ У 22.2-32944149-012:2024 2.01 | м³ | Плиты размером 1180х580х(40,50,60,100 мм) | 1,02 |
| 4 | Наклоняющий слой из керамзитового гравия | - | - | - | - |
| 5 | Армированная цементно-песчаная стяжка толщиной не менее 50 мм | - | - | - | - |
| 6 | Праймер битумно-полимерный SWEETONDALE | 5.01 | л | Металлические ведра 20 л | 0,20-0,40 л/м² (1 л праймера на 3,00 м² поверхности) |
| 7 | Битумно-полимерный материал, наплавляемый HYDROBASE ELAST ЭПП, в два слоя | ТУ У 23.9-32944149-013:2024 3.01 | м² | Рулоны, площадь 10 м², 1 м х 10 м | 1,15*2=2,3 |
| 8 | Иглопробивной термообработанный геотекстиль 300 г/м² | - | - | - | - |
| 9 | Тротуарная плитка на регулируемых опорах | - | - | - | - |
