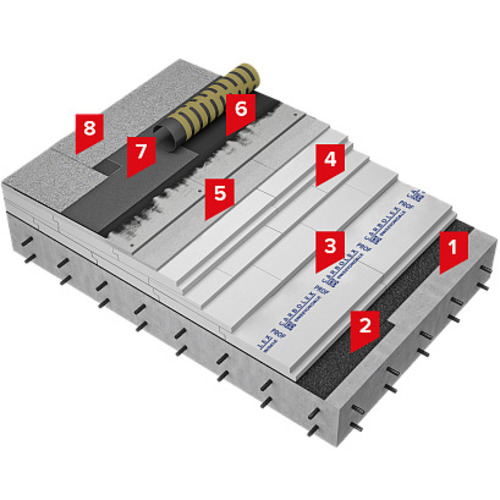

1. Железобетонное основание
2. Пароизоляция HYDROBASE ULTRA П
3. Экструдированный пенополистирол CARBOLEX PROF
4. Наклоняющий слой из XPS CARBOLEX PROF SLOPE
5. Сборная стяжка из двух слоев АЦЛ
6. Праймер битумно-полимерный
7. Наплавляемый битумно-полимерный материал с вентилируемой прослойкой HYDROBASE VENT ЭПВ
8. Наплавляемый битумно-полимерный материал HYDROBASE ELAST ЭКП
Система изоляции кровли SD Кровельные материалы Универсал
Компоненты системы
Система включает материалы для пароизоляции, теплоизоляции и гидроизоляции.
- Железобетонная основа: Несущая конструкция.
- Пароизоляция HYDROBASE ULTRA П: Защита от пара.
- Экструдированный пенополистирол CARBOLEX PROF: Утеплитель с низкой теплопроводностью.
- Наклоняющий слой из XPS CARBOLEX PROF SLOPE: Формирует уклон.
- Сборная стяжка из двух слоев АЦЛ: Прочная основа.
- Битумно-полимерный праймер: Улучшает адгезию.
- Битумно-полимерный материал HYDROBASE VENT ЭПВ: «Дышащий» нижний слой.
- Битумно-полимерный материал HYDROBASE ELAST ЭКП: Наплавляемый верхний слой.
Принцип работы кровельной системы
HYDROBASE ULTRA П блокирует пару CARBOLEX PROF (0,028-0,032 Вт/(м·К), водопоглощение менее 0,2%) обеспечивает теплоизоляцию. уклон (1,5-4%). Стяжка АЦЛ (8-10 мм) добавляет прочность. гарантирует герметичность.
Преимущества системы
Система отличается универсальностью и легкостью монтажа.
- Монтаж в любой сезон: Работа при -10°C.
- Энергоэффективность: Снижение теплопотерь до 30%.
- Надежная гидроизоляция: Давление до 0,5 МПа, без вздутия.
- Легкая конструкция: Уменьшение веса 20%.
- Прочность: стяжка до 100 кПа.
Область применения
Система кровель в любое время года.
- Промышленные объекты: Склады, заводы.
- Жилые здания: Многоэтажки.
- Общественные сооружения: Школы, больницы.
- Ремонт и реконструкция: Обновление кровель.
Технология выполнения работ
Монтаж по инструкции.
- Подготовка основания: Очистка, заполнение трещин.
- Укладка пароизоляции: HYDROBASE ULTRA П, нахлест 100-150 мм.
- Монтаж утеплителя: CARBOLEX PROF (50-100 мм).
- Формирование наклонного слоя: XPS CARBOLEX PROF SLOPE (1,5-4%).
- Установка стяжки: АЦЛ (8-10 мм), крепление саморезами.
- Нанесение праймера: Расход 0,2-0,3 кг/м², высыхание 4-6 часов.
- Наплавка нижнего слоя: HYDROBASE VENT ЭПВ, нахлест 80-100 мм.
- Наплавка верхнего слоя: HYDROBASE ELAST ЭКП, нахлест 80-100 мм.
Технические характеристики
Система отвечает стандартам изоляции.
- Толщина утепления: 50-100 мм.
- Теплопроводность утеплителя: 0,028-0,032 Вт/(м·К).
- Водонепроницаемость: Давление до 0,5 МПа.
- Водопоглощение XPS: Меньше 0,2%.
- Прочность стяжки: До 100 кПа.
- Срок службы: 40 лет.
- Температурный диапазон: от -50°C до +80°C.
Практический пример реализации
Система применена для торгового центра во Львове зимой. -5°C, теплопотери снижены на 25%.
| Номер | Наименование слоя | Номер техлиста | Единица измерения | Размер, упаковка | Расход на м² |
|---|---|---|---|---|---|
| 1 | Железобетонная основа | - | - | - | - |
| 2 | Пароизоляция HYDROBASE ULTRA П | ТУ У 23.9-32944149-013:2024 3.11 | м² | Рулоны, ширина 1 м х 15 м | 1,15 |
| 3 | Экструдированный пенополистирол CARBOLEX PROF | ТУ У 22.2-32944149-012:2024 2.01 | м³ | Плиты размером 1180х580х(40,50,60,100 мм) | 1,02 |
| 4 | Наклоняющий слой с XPS CARBOLEX PROF SLOPE | ТУ У 22.2-32944149-012:2024 2.06 | м³ | Плиты размером 1200х600х10-60 мм, упаковка 0,274 м³ (4-20 шт.) | Согласно расчету |
| 5 | Сборная стяжка из двух слоев АЦЛ, общей толщиной не менее 20 мм | - | - | - | - |
| 6 | Праймер битумно-полимерный SWEETONDALE | 5.01 | л | Металлические ведра 20 л | 0,20-0,40 л/м² (1 л праймера на 3,00 м² поверхности) |
| 7 | Наплавляемый битумно-полимерный материал с вентилируемой прослойкой HYDROBASE VENT ЭПВ | ТУ У 23.9-32944149-013:2024 3.03 | м² | Рулоны, площадь 10 м², 1 м х 10 м | 1,15 |
| 8 | Битумно-полимерный наплавляемый материал HYDROBASE ELAST ЭКП | ТУ У 23.9-32944149-013:2024 3.01 | м² | Рулоны, площадь 10 м², 1 м х 10 м | 1,15 |
* - альтернативные материалы: HYDROBASE DECOR ЭКП
