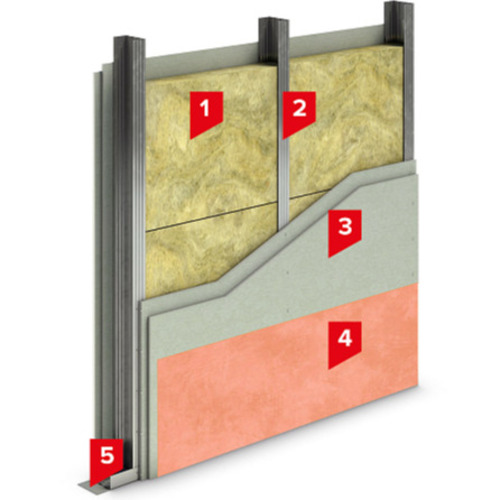

1. Плиты минераловатные THERMOWOOL ACOUSTIC 40
2. Стальной каркас
3. Обшивка гипсокартон ГКЛ или ГВЛ
4. Чистовая отделка помещений: шпаклевка для гипсокартона
5. Уплотняющая лента
Система SD Перегородка Акустик
Система SD Перегородка Акустик предназначена для устройства внутренних шумоизоляционных перегородок в зданиях. Она обеспечивает снижение воздушного шума, легкость конструкции и возможность создания перегородок разной конфигурации.
Компоненты системы
Система включает в себя набор материалов, которые формируют легкую, звукоизоляционную и прочную перегородку с эстетической отделкой.
- Плиты минеральной ваты THERMOWOOL ACOUSTIC 40: Звукоизоляционный материал с теплопроводностью 0,035-0,038 Вт/(м·К).
- Стальной каркас: Металлические профили толщиной 0,5-0,8 мм для создания основания.
- Обшивка ГКЛ или ГВЛ: Панели толщиной 9-12,5 мм в один или два прочностных слоя.
- Чистая отделка: Краска, обои или другие покрытия для эстетичного вида.
- Уплотняющая лента: Материал шириной 30-50 мм для снижения вибраций.
Механизм работы системы
Система SD Акустик использует принцип легкой каркасной конструкции для звукоизоляции помещений. Стальной каркас из профилей формирует основание, которое нагружает пол значительно меньше, чем кирпичная стена, позволяя создавать перегородки разной формы. Плиты минеральной ваты THERMOWOOL ACOUSTIC 40 толщиной 40-100 мм поглощают воздушный шум, снижая его до 40-57 дБ, в зависимости от толщины и комбинации обшивки.
Уплотняющая лента между профилями и поверхностями снижает передачу вибраций. Обшивка ГКЛ или ГВЛ в один или два слоя повышает прочность до 50 кПа и дополнительно изолирует звук. Двухслойная обшивка обеспечивает более высокую звукоизоляцию, сравнимую с кирпичной стеной. Чистая отделка создает эстетический вид, выдерживая влажность до 70%.
Преимущества системы
Система отличается высокой звукоизоляцией, легкостью и универсальностью конструкции.
- Звукоизоляция: Снижение воздушного шума до 40-57 дБ.
- Легкая конструкция: Нагрузка на пол до 20 кг/м² меньше, чем кирпичная стена.
- Пожарная безопасность: Минеральная вата класса НГ не поддерживает горение.
- Гибкость монтажа: Возможность создания перегородок разной формы.
- Долговечность: Система служит до 50 лет.
Области использования
Система применяется для звукоизоляции внутренних перегородок в разных типах зданий.
- Жилые дома: Квартиры и коттеджи для изоляции межкомнатного шума.
- Общественные здания: Конференц-залы, кинотеатры, студии звукозаписи.
- Административные сооружения: Офисы, библиотеки с требованиями к акустическому комфорту.
- Реконструкция зданий: Обновление перегородок с улучшением звукоизоляции.
Процесс монтажа
Монтаж системы выполняется в соответствии с инструкциями по монтажу, со строгим соблюдением этапов.
- Подготовка поверхности: Очистка пола и потолка от пыли, устранение неровностей.
- Установка направляющих профилей: Профили шириной 50-100 мм крепятся к полу и потолку с шагом 600 мм.
- Монтаж уплотняющей ленты: Лента шириной 30-50 мм заключается между профилями и поверхностями.
- Установка стального каркаса: Профили толщиной 0,5-0,8 мм монтируются с шагом 400-600 мм.
- Укладка минеральной ваты: Плиты THERMOWOOL ACOUSTIC 40 толщиной 40-100 мм устанавливаются в распор между профилями.
- Монтаж обшивки ГКЛ или ГВЛ: Панели толщиной 9-12,5 мм крепятся шурупами с шагом 150-200 мм в один или два слоя.
- Чистая отделка: Нанесение краски, обоев или другого покрытия после шпатлевки стыков.
Технические характеристики
Система отвечает стандартам звукоизоляции и прочности для внутренних перегородок.
- Толщина звукоизоляционного слоя: 40-100 мм.
- Теплопроводность утеплителя: 0,035-0,038 Вт/(м·К).
- Звукоизоляция: Снижение воздушного шума до 40-57 дБ.
- Огнестойкость утеплителя: Класс НГ.
- Прочность обшивки: До 50 кПа при двухслойной обшивке.
- Нагрузка на пол: До 20 кг/м².
- Срок службы: До 50 лет.
Пример реализации
Система была применена в офисном центре Харькова. На стальном каркасе с профилями 60 мм и уплотняющей лентой 40 мм установлены плиты THERMOWOOL ACOUSTIC 40 толщиной 50 мм и двухслойная обшивка ГКЛ толщиной ong>12,5 мм. После шпаклевки нанесена краска. Система снизила воздушный шум на 45 дБ и обеспечила эстетичный вид.
| Номер | Наименование слоя | Номер техлиста | Единица измерения | Размер, упаковка | Расход на м² |
|---|---|---|---|---|---|
| 1 | Плиты минераловатные THERMOWOOL ACOUSTIC 40 | ТУ У В.2.7-23.9-35492904-006:2024 1.03 | м³ | Упаковка - пачка, ширина - 600 мм, длина - 1200 мм, высота - 600 мм | 1,03 |
| 2 | Стальной каркас | - | м.п. | - | По проекту |
| 3 | Обшивка ГКЛ или ГВЛ | - | м² | - | По проекту |
| 4 | Чистая отделка помещений | - | м² | - | По проекту |
| 5 | Уплотняющая лента | - | м.п. | - | По проекту |
Звукоизолирующая способность системы отражена в табл. 1.
| Конструкция | Обшивка из листов ГКЛ | Толщина звукоизоляционного слоя THERMOWOOL ACOUSTIC 40, мм | Rw, дБ |
|---|---|---|---|
| 1 | Один слой с каждой стороны | 50 | 46 |
| 2 | Два письма с каждой стороны | 50 | 54 |
| 3 | Один слой с каждой стороны | 100 | 49 |
| 4 | Два письма с каждой стороны | 100 | 57 |
