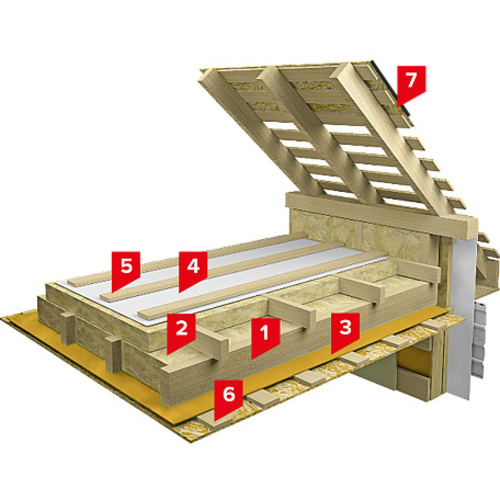

1. Балки перекрытия
2. Плиты минераловатные THERMOWOOL LIGHT EXTRA 30
3. Пароизоляционная пленка
4. Супердиффузионная мембрана
5. Черновая обрешетка
6. Обрешетка перекрытия
7. Битумная черепица
Система SD Перекрытие Чердака
Система SD Перекрытие Чердак предназначен для утепления перекрытий холодного чердака в скатных крышах. Она обеспечивает теплоизоляцию, защиту от влаги и прочность конструкции, используя традиционную схему с современными материалами.
Компоненты системы
Система включает в себя набор материалов, которые создают эффективный изоляционный слой и прочное покрытие для холодного чердака.
- Балки перекрытия: Деревянные или металлические элементы, выдерживающие нагрузку до 200 кг/м².
- Плиты минеральной ваты THERMOWOOL LIGHT EXTRA 30: Теплоизоляционный материал с теплопроводностью 0,036-0,038 Вт/(м·К).
- Пароизоляционная пленка: Мембрана толщиной 0,1-0,2 мм, защищающая от конденсата.
- Ветрозащитная пленка: Полимерный слой, предохраняющий утеплитель от влаги и ветра.
- Черновая обрешетка: Деревянные брусья толщиной 25-50 мм для поддержки пленки.
- Обрешетка перекрытия: Основание толщиной 25-50 мм для крепления покрытия.
- Битумная черепица: Покрытие, устойчивое к ветру до 150 км/ч, срок службы 30-50 лет.
Механизм работы системы
Система SD Перекрытие Чердак базируется на классической конструкции холодного чердака, где теплоизоляция размещается на перекрытии. Балки перекрытия формируют каркас, выдерживая нагрузку до 200 кг/м². Плиты минеральной ваты толщиной 100-200 мм снижают теплопотери до 25%, обеспечивая теплоизоляцию. Пароизоляционная пленка блокирует проникновение влаги из помещения, защищая утеплитель от конденсации.
Ветрозащитная пленка предотвращает попадание влаги извне и выдувание тепла, сохраняя изоляционные свойства. Черновая обрешетка поддерживает пленку, а обрешетка перекрытия создает основу для битумной черепицы, которая выдерживает ветровые нагрузки до 150 км/ч и температуры от -40°C до +80°C. Конструкция обеспечивает естественную вентиляцию чердака, снижая риск накопления влаги.
Преимущества системы
Система сочетает простоту монтажа, эффективную изоляцию и прочность для холодных чердаков.
- Теплоизоляция: Снижение теплопотерь до 25%, экономия на отоплении.
- Влагозащита: Паро- и ветрозащитная пленка предотвращает конденсацию.
- Пожарная безопасность: Минеральная вата класса НГ не поддерживает горение.
- Устойчивость покрытия: Черепица выдерживает ветер до 150 км/ч.
- Долговечность: Система служит до 50 лет.
Области использования
Система применяется для утепления перекрытий холодных чердаков в скатных крышах.
- Жилые дома: Коттеджи и многоэтажки с неэксплуатированными чердаками.
- Административные здания: Офисы, школы, библиотеки со скатными крышами.
- Сельскохозяйственные сооружения: Хранилища и фермы с холодными чердаками.
- Реконструкция крыш: Обновление старых перекрытий с заменой изоляции.
Процесс монтажа
Монтаж системы выполняется в соответствии с ДСТУ-Н Б В.2.6-214:2016, со строгим соблюдением этапов.
- Подготовка балок перекрытия: Очистка, обработка антисептиком, проверка геометрии.
- Укладка пароизоляционной пленки: Пленка толщиной 0,1-0,2 мм монтируется с нахлестом 100-150 мм, стыки герметизируются.
- Монтаж утеплителя: Плиты THERMOWOOL LIGHT EXTRA 30 толщиной 100-200 мм укладываются между балками плотно.
- Установка ветрозащитной пленки: Пленка монтируется с нахлестом 100-150 мм, крепится к обрешетке.
- Монтаж черновой обрешетки: Брусья толщиной 25-50 мм крепятся с шагом 300-600 мм.
- Монтаж обрешетки перекрытия: Доски толщиной 25-50 мм фиксируются для поддержания черепицы.
- Укладка битумной черепицы: Черепица монтируется с нахлестом 50-100 мм, крепится гвоздями с расходом 80-100 г/м².
Технические характеристики
Система отвечает стандартам теплоизоляции, влагозащиты и прочности для холодных чердаков.
- Толщина утеплителя: 100-200 мм.
- Теплопроводность утеплителя: 0,036-0,038 Вт/(м·К).
- Водопоглощение утеплителя: Меньше 1,5%.
- Ветровая нагрузка черепицы: До 150 км/ч.
- Огнестойкость утеплителя: Класс НГ.
- Прочность балок: До 200 кг/м².
- Срок службы: До 50 лет.
- Температурный диапазон: от -40°C до +80°C.
Пример реализации
Система была применена для утепления чердака в частном доме в Одессе. На деревянные балки установлены пароизоляционная пленка, плиты THERMOWOOL LIGHT EXTRA 30 толщиной 150 мм, ветрозащитная пленка, черная обрешетка 30 мм и обрешетка перекрытия. Битумная черепица завершила конструкцию. Система снизила теплопотери на 25% и защитила от влаги.
| Номер | Наименование слоя | Номер техлиста | Единица измерения | Размер, упаковка | Расход на м² |
|---|---|---|---|---|---|
| 1 | Балки перекрытия | - | - | - | - |
| 2 | Плиты минераловатные THERMOWOOL LIGHT EXTRA 30 | ТУ У В.2.7-23.9-35492904-006:2024 1.01 | м² | Плиты размером 1200 х 600 х 40-200 мм, с шагом 10 мм, упаковка (3-12 плит) | 1,03 |
| 3 | Пароизоляционная пленка | - | м² | Рулоны шириной 1,5 м, длина 50 м | 1,1 |
| 4 | Пленка ветрозащитная | - | м² | Рулоны шириной 1,6 м, длина 50 м | 1,1 |
| 5 | Черновая обрешетка | - | - | - | - |
| 6 | Обрешетка перекрытия | - | - | - | - |
| 7 | Битумная черепица | - | - | - | Согласно проекту |
