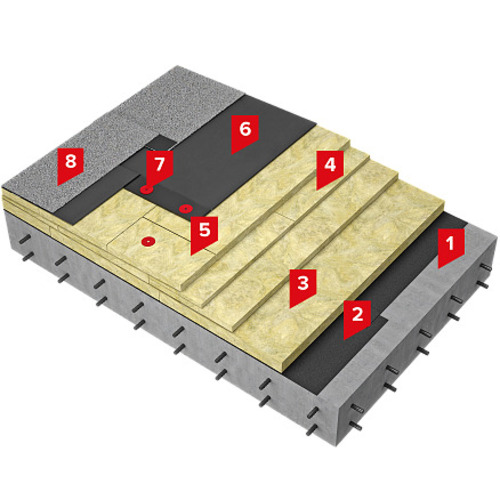

1. Железобетонное основание
2. Пароизоляция HYDROBASE ULTRA П
3. Плиты минераловатные THERMOWOOL ROOF N EXTRA 100
4. Наклонообразующий слой из минераловатного утеплителя
THERMOWOOL ROOF N OPTIMA 110 SLOPE 1,7
THERMOWOOL ROOF N OPTIMA 110 SLOPE 4,2%
5. Плиты минераловатные THERMOWOOL ROOF V EXTRA 170
6. Битумно-полимерный материал механической крепи HYDROBASE FIX ЭПМ
7. Телескопический крепеж
8. Наплавляемый битумно-полимерный материал HYDROBASE ELAST ЭКП
Система изоляции кровли SD Кровля Фикс Бетон
Компоненты системы
Система включает материалы для пароизоляции, теплоизоляции и гидроизоляции.
- Железобетонная основа: Несущая конструкция.
- Пароизоляция HYDROBASE ULTRA П: Защита от пара.
- Плиты минераловатные THERMOWOOL ROOF N EXTRA 100: Нижний утеплитель.
- Наклоняющий слой из минераловатного утеплителя: THERMOWOOL ROOF N OPTIMA 110, наклоны 1,7% и 4,2%.
- Плиты минераловатные THERMOWOOL ROOF V EXTRA 170: Верхний жесткий утеплитель.
- Битумно-полимерный материал HYDROBASE FIX ЭПМ: Механически крепится.
- Телескопический крепеж: Фиксация нижнего слоя.
- Битумно-полимерный материал HYDROBASE ELAST ЭКП: Наплавляемый верхний слой.
Принцип работы кровельной системы
HYDROBASE ULTRA П защищает от пары. THERMOWOOL ROOF N EXTRA 100 (0,038 Вт/(м·К)) обеспечивает теплоизоляцию, THERMOWOOL ROOF V EXTRA 170 распределяет нагрузку. Наклоняющий слой (1,7%, 4,2%) отводит воду. Кровельный ковер (4-5 мм) из HYDROBASE FIX ЭПМ (механика) и HYDROBASE ELAST ЭКП (наплавка) гарантирует герметичность.
Преимущества системы
Система отличается надежностью и быстротой монтажа.
- Эффективная теплоизоляция: Снижение теплопотерь до 30%.
- Надежная гидроизоляция: Давление до 0,5 МПа.
- Скорость монтажа: Механическое крепление ускоряет 20%.
- Механическая прочность: Выдерживает внешние нагрузки.
- Негорючесть: Класс НГ.
Область применения
Система для неэксплуатируемых кровель на бетоне.
- Промышленные объекты: Склады, заводы.
- Жилые здания: Многоэтажки.
- Общественные сооружения: Школы, больницы.
- Реконструкция: Обновление кровель.
Технология выполнения работ
Монтаж по инструкции.
- Подготовка железобетонного основания: Очистка, заполнение трещин.
- Установка пароизоляции: HYDROBASE ULTRA П, нахлест 100-150 мм.
- Монтаж нижнего утеплителя: THERMOWOOL ROOF N EXTRA 100 (100 мм).
- Создание наклонного слоя: THERMOWOOL ROOF N OPTIMA 110 (1,7%, 4,2%).
- Укладка верхнего утеплителя: THERMOWOOL ROOF V EXTRA 170 (170 мм).
- Механическое крепление: HYDROBASE FIX ЭПМ, 4-6 шт/м².
- Наплавка верхнего слоя: HYDROBASE ELAST ЭКП, нахлест 80-100 мм.
Технические характеристики
Система отвечает стандартам изоляции.
- Толщина утепления: 270-370 мм.
- Теплопроводность утеплителя: 0,038 Вт/(м·К) (нижний), 0,040 Вт/(м·К) (верхний).
- Водонепроницаемость: Давление до 0,5 МПа.
- Огнестойкость: Класс НГ.
- Прочность сжатия: До 70 кПа.
- Срок службы: 50 лет.
- Температурный диапазон: от -50°C до +80°C.
Практический пример реализации
Система использована для логистического центра в Днепре. Пароизоляция HYDROBASE ULTRA П, утеплитель THERMOWOOL (100 мм + 170 мм), наклоны 1,7%. Кровельный ковер из HYDROBASE FIX ЭПМ и ELAST ЭКП. Снижение теплопотерь на 25%.
| Номер | Наименование слоя | Номер техлиста | Единица измерения | Размер, упаковка | Расход на м² |
|---|---|---|---|---|---|
| 1 | Железобетонная основа | - | - | - | - |
| 2 | Пароизоляция HYDROBASE ULTRA П | ТУ У 23.9-32944149-013:2024 3.11 | м² | Рулоны, ширина 1 м х 15 м | 1,15 |
| 3 | Плиты минераловатные THERMOWOOL ROOF N EXTRA 100 | ТУ У В.2.7-23.9-35492904-006:2024 1.18 | м³ | Плиты размером 1200х600х50-200 мм, с шагом 10 мм | 1,03 |
| 4 | Наклонный слой из минераловатного утеплителя THERMOWOOL ROOF N OPTIMA 110 SLOPE 1,7% / THERMOWOOL ROOF N OPTIMA 110 SLOPE 4,2% | ТУ У В.2.7-23.9-35492904-006:2024 1.30 / 1.31 | м³ | Плиты размером 1200х600х30-120 мм | Согласно расчету |
| 5 | Плиты минераловатные THERMOWOOL ROOF V EXTRA 170 | ТУ У В.2.7-23.9-35492904-006:2024 1.23 | м³ | Плиты размером 1200х600х30-110 мм | 1,03 |
| 6 | Битумно-полимерный материал механической крепи HYDROBASE FIX ЭПМ | ТУ У 23.9-32944149-013:2024 3.06 | м² | Рулоны, площадь 10 м², 1 м х 10 м | 1,15 |
| 7 | Телескопический крепеж | - | - | - | Согласно расчету |
| 8 | Битумно-полимерный наплавляемый материал HYDROBASE ELAST ЭКП | ТУ У 23.9-32944149-013:2024 3.01 | м² | Рулоны, площадь 10 м², 1 м х 10 м | 1,15 |
* - альтернативные материалы: THERMOWOOL ROOF N OPTIMA 110, THERMOWOOL ROOF N PROF 120
** - альтернативные материалы: THERMOWOOL ROOF V OPTIMA 180, THERMOWOOL ROOF V PROF 190
*** - альтернативные материалы: HYDROBASE DECOR ЭКП
