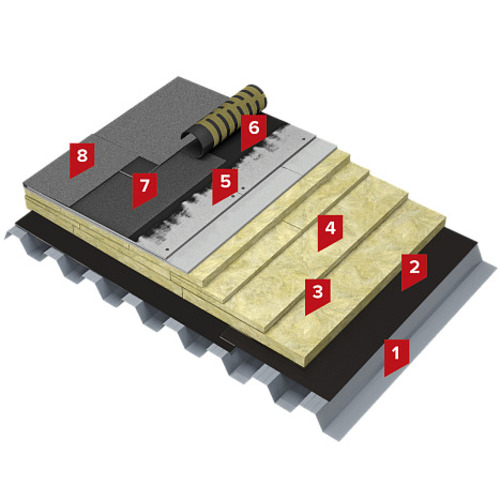

1. Стальной оцинкованный профилированный лист
2. Пароизоляция HYDROBASE ULTRA П
3. Плиты минераловатные THERMOWOOL ROOF PROF 160
4. Наклоняющий слой из минераловатного утеплителя
THERMOWOOL ROOF N OPTIMA 110 SLOPE 1,7%
THERMOWOOL ROOF N OPTIMA 110 SLOPE 4,2%
5. Сборная стяжка из двух слоев АЦЛ
6. Праймер битумно-полимерный
7. Наплавляемый битумно-полимерный материал с вентилируемой прослойкой HYDROBASE VENT ЭПВ
8. Наплавляемый битумно-полимерный материалHYDROBASE ELAST ЭКП
Система изоляции кровли SD Кровля Титан
Компоненты системы
Система включает материалы для пароизоляции, теплоизоляции и гидроизоляции.
- Стальное оцинкованное профилированное письмо: Несущая основа.
- Пароизоляция HYDROBASE ULTRA П: Защита от пара.
- Плиты минераловатные THERMOWOOL ROOF PROF 160: Утеплитель с прочностью.
- Наклоняющий слой из утеплителя: THERMOWOOL ROOF N OPTIMA 110, наклоны 1,7% и 4,2%.
- Сборная стяжка из двух слоев АЦЛ: Прочная основа.
- Битумно-полимерный праймер: Улучшает адгезию.
- Битумно-полимерный материал HYDROBASE VENT ЭПВ: «Дышащий» нижний слой.
- Битумно-полимерный материал HYDROBASE ELAST ЭКП: Наплавляемый верхний слой.
Механизм работы кровельной системы
HYDROBASE ULTRA П блокирует пару. THERMOWOOL ROOF PROF 160 (0,038 Вт/(м·К), 60 кПа) обеспечивает теплоизоляцию. Наклоняющий слой (1,7%, 4,2%) отводит воду. Стяжка АЦЛ (8-10 мм) придает прочность. Праймер улучшает адгезию. Ковер (4-5 мм) с HYDROBASE VENT ЭПВ (вентиляция) и HYDROBASE ELAST ЭКП гарантирует герметичность.
Преимущества системы
Система отличается прочностью и быстротой.
- Высокая поверхностная прочность: стяжка до 100 кПа.
- Энергоэффективность: Снижение теплопотерь до 30%.
- Надежная гидроизоляция: Давление до 0,5 МПа, без вздутия.
- Пожарная безопасность: Класс НГ.
- Скорость монтажа: Ускорение 15%.
Область применения
Система быстрого возведения кровель.
- Промышленные объекты: Склады, цеха.
- Коммерческие здания: Торговые центры.
- Сельскохозяйственные постройки: Фермы, хранилища.
- Реконструкция: Обновление крыш.
Технология выполнения работ
Монтаж по инструкции.
- Подготовка профилированного листа: Очистка от ржавчины.
- Монтаж пароизоляции: HYDROBASE ULTRA П, нахлест 100-150 мм.
- Укладка утеплителя: THERMOWOOL ROOF PROF 160 (160 мм).
- Формирование наклонного слоя: THERMOWOOL ROOF N OPTIMA 110 (1,7%, 4,2%).
- Монтаж стяжки: АЦЛ (8-10 мм), крепление саморезами.
- Нанесение праймера: Расход 0,2-0,3 кг/м², высыхание 4-6 часов.
- Наплавка нижнего слоя: HYDROBASE VENT ЭПВ, нахлест 80-100 мм.
- Наплавка верхнего слоя: HYDROBASE ELAST ЭКП, нахлест 80-100 мм.
Технические характеристики
Система отвечает стандартам изоляции.
- Толщина утепления: 160-270 мм.
- Теплопроводность утеплителя: 0,038 Вт/(м·К).
- Водонепроницаемость: Давление до 0,5 МПа.
- Огнестойкость: Класс НГ.
- Прочность стяжки: До 100 кПа.
- Срок службы: 50 лет.
- Температурный диапазон: от -50°C до +80°C.
Практический пример реализации
Система была применена для торгового центра в Харькове. Пароизоляция HYDROBASE ULTRA П, утеплитель THERMOWOOL (160 мм), наклоны 1,7%. Стяжка АЦЛ с праймером, ковер из HYDROBASE VENT ЭПВ и ELAST ЭКП. Монтаж быстрее 15%, теплопотери снижены 25%.
| Номер | Наименование слоя | Номер техлиста | Единица измерения | Размер, упаковка | Расход на м² |
|---|---|---|---|---|---|
| 1 | Стальное оцинкованное профилированное письмо | - | - | - | - |
| 2 | Пароизоляция HYDROBASE ULTRA П | ТУ У 23.9-32944149-013:2024 3.11 | м² | Рулоны, ширина 1 м х 15 м | 1,15 |
| 3 | Плиты минераловатные THERMOWOOL ROOF PROF 160 | ТУ У В.2.7-23.9-35492904-006:2024 1.22 | м³ | Плиты размером 1200х600х30-130 мм, с шагом 10 мм | 1,03 |
| 4 | Наклонный слой из минераловатного утеплителя THERMOWOOL ROOF N OPTIMA 110 SLOPE 1,7% / THERMOWOOL ROOF N OPTIMA 110 SLOPE 4,2% | ТУ У В.2.7-23.9-35492904-006:2024 1.30 / 1.31 | м³ | Плиты размером 1200х600х30-120 мм | Согласно расчету |
| 5 | Сборная стяжка из двух слоев АЦЛ, общей толщиной не менее 20 мм | - | - | - | - |
| 6 | Праймер битумно-полимерный SWEETONDALE | 5.01 | л | Металлические ведра 20 л | 0,20-0,40 л/м² (1 л праймера на 3,00 м² поверхности) |
| 7 | Наплавляемый битумно-полимерный материал с вентилируемой прослойкой HYDROBASE VENT ЭПВ | ТУ У 23.9-32944149-013:2024 3.03 | м² | Рулоны, площадь 10 м², 1 м х 10 м | 1,15 |
| 8 | Битумно-полимерный наплавляемый материал HYDROBASE ELAST ЭКП | ТУ У 23.9-32944149-013:2024 3.01 | м² | Рулоны, площадь 10 м², 1 м х 10 м | 1,15 |
* - альтернативные материалы: двухслойное решение - THERMOWOOL ROOF N EXTRA 100, THERMOWOOL ROOF V EXTRA 170
** - альтернативные материалы: HYDROBASE DECOR ЭКП
