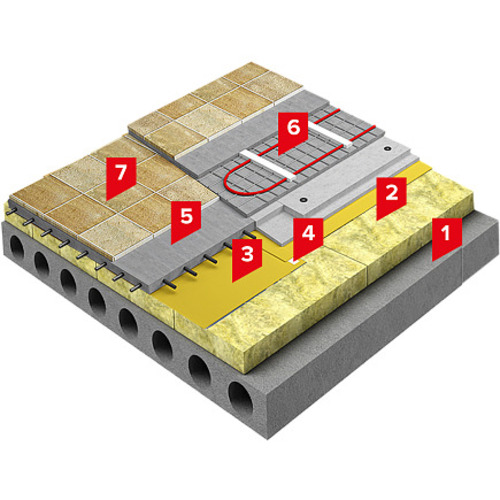

1. Плита перекрытия
2. Плиты из минеральной ваты.
3. Пленка пароизоляционная 150 г/м²
4. Самоклейкая лента
5. Цементно-песчаная стяжка
6. Стяжка для теплого пола с нагревательными элементами
7. Напольные покрытия - плитка
Система SD Пол Проф
Система SD Пол Проф предназначен для тепло- и звукоизоляции межэтажных перекрытий в зданиях с железобетонными плитами. Она использует конструкцию "плавающего пола" для эффективной защиты от ударного шума и теплопотерь.
Компоненты системы
Система включает набор материалов, обеспечивающих звукоизоляцию, теплоизоляцию, влагозащиту и прочное финишное покрытие.
- Плита перекрытия: Железобетонная основа, выдерживающая нагрузку до 500 кг/м².
- Плиты из минеральной ваты THERMOWOOL FLOOR STANDARD 110: Звуко- и теплоизоляционный материал с теплопроводностью 0,036-0,038 Вт/(м·К).
- Пароизоляционная пленка: Полимерная мембрана плотностью 150 г/м² для защиты от конденсата.
- Самоклейкая лента: Герметизация стыков пленки, ширина 50-100 мм.
- Цементно-песчаная стяжка: Выравнивающий слой толщиной 40-60 мм, прочность до 200 кПа.
- Стяжка с нагревательными элементами: Основание толщиной 30-50 мм с кабелями мощностью 150-200 Вт/м².
- Покрытие пола: Керамическая плитка, устойчивая к износу и температуре до 50°C.
Механизм работы системы
Система SD Пол Проф функционирует как "плавающий пол", уменьшая передачу ударного шума и теплопотери.Плита перекрытия обеспечивает прочную основу. шум до 20-30 дБ и теплопотери до 25%.
Пароизоляционная пленка защищает утеплитель от конденсата, а самоклейкая лента герметизирует стыки. равномерным распределением тепла. Керамическая плитка выдерживает ежедневные нагрузки до 200 кПа и температуры до 50°C.
Преимущества системы
Система отличается высокой звуко- и теплоизоляцией, технологичностью и долговечностью.
- Звукоизоляция: Снижение ударного шума до 20-30 дБ.
- Теплоизоляция: Уменьшение теплопотерь до 25%.
- Пожарная безопасность: Минеральная вата класса НГ не горит.
- Обогрев: Нагревательные кабели обеспечивают мощность 150-200 Вт/м².
- Долговечность: Система служит до 50 лет.
Области использования
Система применяется для изоляции межэтажных перекрытий в разных типах зданий.
- Жилые дома: Квартиры и коттеджи с повышенными требованиями к звукоизоляции.
- Общественные здания: Школы, больницы, гостиницы с высоким уровнем шума.
- Административные сооружения: Офисы, где требуется акустический комфорт.
- Реконструкция зданий: Обновление полов с улучшением изоляции.
Процесс монтажа
Монтаж системы выполняется в соответствии с инструкциями по монтажу, со строгим соблюдением этапов.
- Подготовка плиты перекрытия: Очистка от пыли, грязи, исправление дефектов цементным раствором.
- Нарезка звукоизоляционных полос: Плиты THERMOWOOL FLOOR STANDARD 110 нарезаются на полосы шириной 50-100 мм для периметра пола.
- Укладка звукоизоляционного слоя: Плиты толщиной 20-50 мм укладываются по всей площади с разбегом швов для плотности.
- Монтаж пароизоляционной пленки: Пленка плотностью 150 г/м² укладывается с нахлестом 100-150 мм, стыки герметизируются самоклеящейся лентой.
- Нанесение цементно-песчаной стяжки: Слой толщиной 40-60 мм заливается, выравнивается, высыхает за 7-14 дней.
- Укладка нагревательных элементов: Электрокабели мощностью 150-200 Вт/м² монтируются с шагом 100-150 мм.
- Заливка стяжки с нагревательными элементами: Слой толщиной 30-50 мм заливается, высыхает за 7-14 дней.
- Укладка напольного покрытия: Керамическая плитка монтируется после полного высыхания стяжки.
Технические характеристики
Система соответствует стандартам тепло- и звукоизоляции для межэтажных перекрытий.
- Толщина звукоизоляционного слоя: 20-50 мм.
- Теплопроводность утеплителя: 0,036-0,038 Вт/(м·К).
- Звукоизоляция: Снижение ударного шума до 20-30 дБ.
- Мощность нагрева: 150-200 Вт/м².
- Огнестойкость утеплителя: Класс НГ.
- Прочность стяжки: До 200 кПа.
- Срок службы: До 50 лет.
Пример реализации
Система была использована для звукоизоляции межэтажного перекрытия в офисном здании во Львове. На железобетонную плиту уложены полосы THERMOWOOL FLOOR STANDARD 110 шириной 80 мм по периметру и плиты толщиной 30 мм по площади. Далее установлена пароизоляционная пленка 150 г/м², стяжка 50 мм, нагревательные кабели 180 Вт/м² и плитка. Система снизила шум на 25 дБ и теплопотери на 20%.
| Номер | Наименование слоя | Номер техлиста | Единица измерения | Размер, упаковка | Расход на м² |
|---|---|---|---|---|---|
| 1 | Плита перекрытия | - | - | - | - |
| 2 | Плиты из минеральной ваты THERMOWOOL FLOOR STANDARD 110 | ТУ У В.2.7-23.9-35492904-001:2013 1.26 | м³ | Плиты размером 1200 х 600 х 30-50 мм, упаковка (2-6 плит) | 1,02 |
| 3 | Пленка пароизоляционная 150 г/м² | - | - | - | - |
| 4 | Самоклейкая лента | - | - | - | - |
| 5 | Цементно-песчаная стяжка | - | - | - | - |
| 6 | Стяжка с нагревательными элементами | - | - | - | - |
| 7 | Покрытие пола - плитка | - | - | - | - |
| Конструкция | Вид стяжки | Толщина звукоизоляционного слоя из каменной ваты, мм | ∆Lnw, дБ |
|---|---|---|---|
| 1 | Ц/П | 30 | 36 |
| 2 | Ц/П | 40 | 38 |
| 3 | Ц/П | 50 | 39 |
| 4 | Сборная стяжка | 30 | 34 |
| 5 | Сборная стяжка | 40 | 36 |
| 6 | Сборная стяжка | 50 | 37 |
