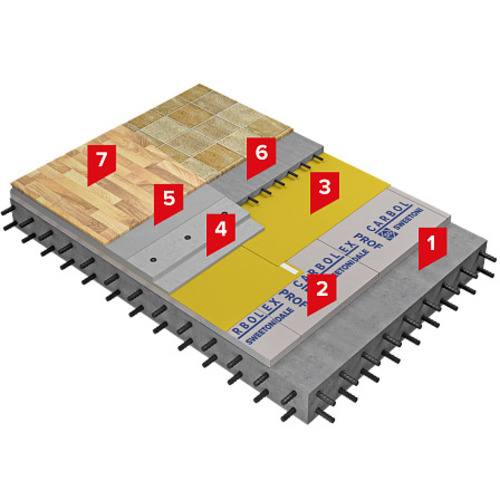

1. Железобетонная плита перекрытия
2. Экструдированный пенополистирол CARBOLEX PROF
3. Пленка пароизоляционная 150 г/м2
4. Сборная стяжка (ГВЛ, ЦСП, ОСП)
5. Материал подкладки
6. Цементно-песчаная стяжка
7. Напольные покрытия
Система SD Пол Стандарт
Система SD Пол Стандарт предназначен для тепло- и звукоизоляции перекрытий в зданиях с железобетонным основанием. Она обеспечивает эффективную защиту от холода, шума и влаги, а также быстрый монтаж благодаря многослойной конструкции.
Компоненты системы
Система включает в себя набор материалов, которые создают прочный, изолированный и функциональный пол.
- Железобетонная плита перекрытия: Несальная основа, выдерживающая нагрузку до 500 кг/м².
- Экструдированный пенополистирол CARBOLEX PROF: Утеплитель с теплопроводностью 0,028-0,032 Вт/(м·К) и водопоглощением менее 0,2%.
- Пароизоляционная пленка: Полимерная мембрана плотностью 150 г/м², защищающая от конденсата.
- Сборная стяжка: Панели ГВЛ, ЦСП или ОСП толщиной 10-20 мм для выравнивания.
- Материал подложки: Звукоизоляционный слой толщиной 2-5 мм для снижения шума.
- Цементно-песчаная стяжка: Основание толщиной 40-60 мм, которое выдерживает нагрузку до 200 кПа.
- Покрытие пола: Финишное покрытие (ламинат, паркет, плитка), устойчивое к износу.
Механизм работы системы
Система SD Пол Стандарт создает изолированный пол с высокими тепло- и звукоизоляционными свойствами. Железобетонная плита перекрытия обеспечивает прочную основу. Экструдированный пенополистирол толщиной 30-100 мм снижает теплопотери до 30% и уменьшает ударный шум до 20-25 дБ. Пароизоляционная пленка предотвращает проникновение влаги из холодного подвала или защищает от цементного молочка во время заливки стяжки.
Сборная стяжка из ГВЛ, ЦСП или ОСП выравнивает поверхность, обеспечивая прочность. Материал подложки дополнительно снижает шум шагов. Цементно-песчаная стяжка формирует ровное основание для финишного покрытия, а напольное покрытие выдерживает ежедневные нагрузки, придавая эстетический вид.
Преимущества системы
Система отличается эффективностью изоляции, скоростью монтажа и универсальностью.
- Теплоизоляция: Утеплитель снижает теплопотери до 30%, экономя на отоплении.
- Звукоизоляция: Уменьшение ударного шума до 20-25 дБ.
- Влагозащита: Пароизоляция предотвращает конденсацию и протекание.
- Быстрый монтаж: Сборная стяжка сокращает время установки на 20%.
- Долговечность: Система служит до 50 лет при правильном монтаже.
Области использования
Система применяется для изоляции полов в зданиях с железобетонными перекрытиями.
- Жилые дома: Квартиры, коттеджи с требованиями к тепло- и звукоизоляции.
- Общественные здания: Школы, больницы, торговые центры с высокой пешеходной нагрузкой.
- Административные сооружения: Офисы, где требуется комфортный микроклимат.
- Реконструкция зданий: Обновление полов с улучшением изоляции.
Процесс монтажа
Монтаж системы выполняется в соответствии с инструкциями по монтажу, со строгим соблюдением этапов.
- Подготовка железобетонного основания: Очистка от пыли, грязи, выравнивание дефектов.
- Укладка утеплителя: Плиты CARBOLEX PROF монтируются толщиной 30-100 мм в плотное примыкание.
- Монтаж пароизоляционной пленки: Пленка плотностью 150 г/м² укладывается с нахлестом 100-150 мм, стыки герметизируются.
- Укладка сборной стяжки: Панели ГВЛ, ЦСП или ОСП толщиной 10-20 мм крепятся с зазором 2-3 мм.
- Монтаж подложки: Звукоизоляционный материал толщиной 2-5 мм укладывается сплошным слоем.
- Нанесение цементно-песчаной стяжки: Стяжка толщиной 40-60 мм заливается и выравнивается.
- Укладка покрытия пола: Финишное покрытие монтируется после высыхания стяжки за 7-14 дней.
Технические характеристики
Система соответствует стандартам тепло- и звукоизоляции полов с железобетонными перекрытиями.
- Толщина утеплителя: 30-100 мм.
- Теплопроводность утеплителя: 0,028-0,032 Вт/(м·К).
- Водопоглощение утеплителя: Меньше 0,2%.
- Звукоизоляция: Снижение ударного шума до 20-25 дБ.
- Прочность стяжки: До 200 кПа.
- Срок службы: До 50 лет.
- Температурный диапазон: от -40°C до +80°C.
Пример реализации
Система была применена для изоляции полов в многоэтажке в Киеве. На железобетонную плиту уложен утеплитель CARBOLEX PROF толщиной 50 мм, пароизоляционную пленку плотностью 150 г/м², сборную стяжку с ГВЛ толщиной 12 мм, подкладку 3 мм мм. Ламинат завершил конструкцию. Система снизила теплопотери на 25% и снизила шум на 22 дБ.
| Номер | Наименование слоя | Номер техлиста | Единица измерения | Размер, упаковка | Расход на м² |
|---|---|---|---|---|---|
| 1 | Железобетонная плита перекрытия | - | - | - | - |
| 2 | Экструдированный пенополистирол CARBOLEX PROF | ТУ У 22.2-32944149-012:2024 2.01 | м³ | Плиты размером 1180х580х(40,50,60,100 мм) | 1,02 |
| 3 | Пленка пароизоляционная 150 г/м² | - | - | - | - |
| 4 | Сборная стяжка (ГВЛ, ЦСП, ОСП) | - | - | - | - |
| 5 | Материал подложки | - | - | - | - |
| 6 | Цементно-песчаная стяжка | - | - | - | - |
| 7 | Покрытие полов | - | - | - | - |
