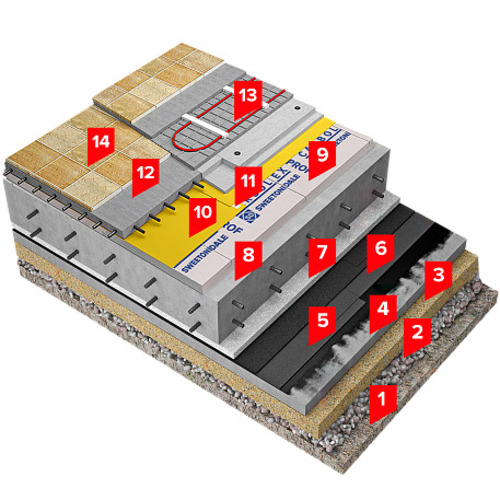

1. Почва основания
2. Щебенечная подготовка
3. Песчаная подготовка
4. Бетонная подготовка
5. Праймер битумно-полимерный
6. Битумно-полимерный наплавляемый материал HYDROBASE ELAST ЭПП в два слоя
7. Защитная стяжка ц/п раствор
8. Железобетонная плита
9. Экструдированный пенополистирол CARBOLEX PROF
10. Пленка пароизоляционная 150 г/м²
11. Самоклейкая лента
12. Цементно-песчаная стяжка
13. Стяжка для теплого пола с нагревательными элементами
14. Напольные покрытия - плитка
Система SD Пол Классик Гидро
Система SD Пол Классик Гидро предназначен для устройства изолированного бетонного пола на грунтовой основе в условиях высокого уровня грунтовых вод. Она обеспечивает защиту от влаги, теплоизоляцию и обогрев, используя многослойную конструкцию.
Компоненты системы
Система включает в себя набор материалов, которые создают прочный, водонепроницаемый и теплый пол с электрическим обогревом.
- Грунт основания: Уплотненная поверхность с коэффициентом уплотнения 0,95.
- Щебеневая подготовка: Слой толщиной 100-200 мм для стабилизации основания.
- Песчаная подготовка: Слой толщиной 50-100 мм, уплотненный для выравнивания.
- Бетонная подготовка: Плита толщиной 50-100 мм для ровного основания.
- Битумно-полимерный праймер: Покрытие с расходом 0,2-0,3 кг/м² для адгезии.
- Битумно-полимерный материал HYDROBASE ELAST ЭПП: Двухслойная мембрана толщиной 4-5 мм для гидроизоляции.
- Защитная стяжка: Цементно-песчаный слой толщиной 30-50 мм для защиты гидроизоляции.
- Железобетонная плита: Основание толщиной 100-150 мм, выдерживающей 500 кг/м².
- Экструдированный пенополистирол CARBOLEX PROF: Утеплитель с теплопроводностью 0,028-0,032 Вт/(м·К).
- Пароизоляционная пленка: Мембрана плотностью 150 г/м² для защиты от конденсата.
- Самоклейкая лента: Герметизация стыков, ширина 50-100 мм.
- Цементно-песчаная стяжка: Слой толщиной 40-60 мм для выравнивания.
- Стяжка с нагревательными элементами: Основание толщиной 30-50 мм, кабели 150-200 Вт/м².
- Покрытие пола: Керамическая плитка, которая выдерживает температуру до 50°C.
Механизм работы системы
Система SD Пол Классик Гидро защищает пол от грунтовых вод и обеспечивает обогрев. Грунт основания, уплотненный до 0,95, вместе с щебеночной и песчаной подготовкой создает стабильную основу. Бетонная подготовка формирует ровную поверхность для гидроизоляции. Битумно-полимерный праймер и двухслойный HYDROBASE ELAST ЭПП толщиной 4-5 мм выдерживают давление до 0,5 МПа, блокируя влагу.
Защитная стяжка предохраняет гидроизоляцию, а железобетонная плита выдерживает до 500 кг/м². Экструдированный пенополистирол снижает теплопотери до 30%. Пароизоляционная пленка и самоклейкая лента предотвращают конденсацию. Цементно-песчаная стяжка выравнивает поверхность, а стяжка с нагревательными элементами обеспечивает обогрев с мощностью 150-200 Вт/м². Керамическая плитка выдерживает нагрузку до 200 кПа.
Преимущества системы
Система отличается надежной влагозащитой, эффективным обогревом и технологичностью.
- Водонепроницаемость: Гидроизоляция выдерживает давление до 0,5 МПа.
- Теплоизоляция: Снижение теплопотерь до 30%.
- Обогрев: Нагревательные кабели обеспечивают 150-200 Вт/м².
- Прочность: Плита выдерживает до 500 кг/м².
- Долговечность: Система служит до 50 лет.
Области использования
Система применяется для изоляции и обогрева полов в зонах с высоким уровнем грунтовых вод.
- Торговые центры: Полы с повышенной влагозащитой.
- Промышленные объекты: Склады, цеха с грунтовыми основаниями.
- Жилые здания: Коттеджи с полом по грунту.
- Общественные сооружения: Административные здания с обогревом.
Процесс монтажа
Монтаж системы выполняется в соответствии с инструкциями по монтажу, со строгим соблюдением этапов.
- Подготовка грунта основания: Уплотнение до 0,95, выравнивание поверхности.
- Укладка щебеночной подготовки: Слой толщиной 100-200 мм, уплотнение виброплитой.
- Укладка песчаной подготовки: Слой толщиной 50-100 мм, уплотнение.
- Заливка бетонной подготовки: Плита толщиной 50-100 мм, высыхание 7-14 дней.
- Нанесение битумно-полимерного праймера: Расход 0,2-0,3 кг/м², высыхание 4-6 часов.
- Наплавка первого слоя гидроизоляции: HYDROBASE ELAST ЭПП, нахлест 80-100 мм.
- Наплавка второго слоя гидроизоляции: HYDROBASE ELAST ЭПП, нахлест 80-100 мм, смещение швов.
- Укладка защитной стяжки: Цементно-песчаный слой толщиной 30-50 мм, высыхание 7-14 дней.
- Заливка железобетонной плиты: Толщина 100-150 мм, высыхание 28 дней.
- Укладка утеплителя: CARBOLEX PROF толщиной 30-50 мм в плотное прилегание.
- Монтаж пароизоляционной пленки: Пленка 150 г/м², нахлест 100-150 мм, герметизация лентой.
- Нанесение цементно-песчаной стяжки: Толщина 40-60 мм, высыхание 7-14 дней.
- Укладка нагревательных элементов: Кабели 150-200 Вт/м², шаг 100-150 мм.
- Заливка стяжки с нагревательными элементами: Толщина 30-50 мм, высыхание 7-14 дней.
- Укладка напольного покрытия: Керамическая плитка после высыхания стяжки.
Технические характеристики
Система отвечает стандартам влагозащиты, теплоизоляции и обогрева для полов по грунту.
- Толщина утеплителя: 30-50 мм.
- Теплопроводность утеплителя: 0,028-0,032 Вт/(м·К).
- Водонепроницаемость гидроизоляции: Давление до 0,5 МПа.
- Водопоглощение утеплителя: Меньше 0,2%.
- Мощность нагрева: 150-200 Вт/м².
- Прочность плиты: До 500 кг/м².
- Срок службы: До 50 лет.
Пример реализации
Система была применена для полов торгового центра в Днепре. На уплотненный грунт (0,95) уложен щебень 150 мм, песок 80 мм, бетонную подготовку 70 мм, праймер 0,2 кг/м², двухслойный HYD 40 мм, плиту 120 мм, утеплитель 40 мм, пленку 150 г/м², стяжку 50 мм, кабели 180 Вт/м² и плитку. Система снизила теплопотери на 25% и обеспечила влагозащиту.
| Номер | Наименование слоя | Номер техлиста | Единица измерения | Размер, упаковка | Расход на м² |
|---|---|---|---|---|---|
| 1 | Грунт основания | - | - | - | - |
| 2 | Щебеневая подготовка | - | - | - | - |
| 3 | Песчаная подготовка | - | - | - | - |
| 4 | Бетонная подготовка | - | - | - | - |
| 5 | Праймер битумно-полимерный SWEETONDALE | 5.01 | л | Металлические ведра 20 л | 0,20-0,40 л/м² (1 л праймера на 3,00 м² поверхности) |
| 6 | Битумно-полимерный материал, наплавляемый HYDROBASE ELAST ЭПП в два слоя | ТУ У 23.9-32944149-013:2024 3.01 | м² | Рулоны, площадь 10 м², 1 м х 10 м | 1,15*2=2,3 |
| 7 | Защитная стяжка ц/п раствор | - | - | - | - |
| 8 | Железобетонная плита | - | - | - | - |
| 9 | Экструдированный пенополистирол CARBOLEX PROF | ТУ У 22.2-32944149-012:2024 2.01 | м³ | Плиты размером 1180х580х(40,50,60,100 мм) | 1,02 |
| 10 | Пленка пароизоляционная 150 г/м² | - | - | - | - |
| 11 | Самоклейкая лента | - | - | - | - |
| 12 | Цементно-песчаная стяжка | - | - | - | - |
| 13 | Стяжка с нагревательными элементами | - | - | - | - |
| 14 | Покрытие пола - плитка | - | - | - | - |
