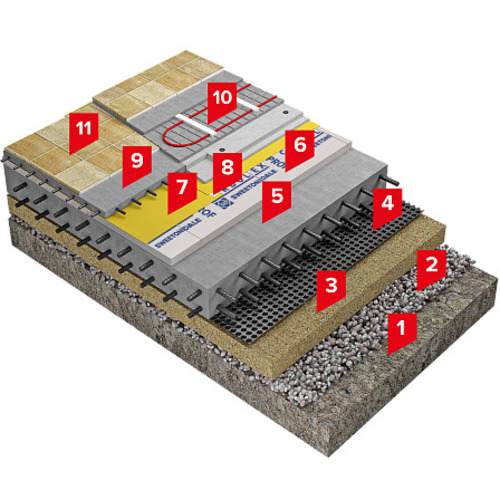

1. Почва основания
2. Щебенечная подготовка
3. Песчаная подготовка
4. Шиповидная профилированная мембрана
5. Железобетонная плита
6. Экструзионный пенополистирол CARBOLEX PROF
7. Пленка пароизоляционная 150 г/м²
8. Самоклейкая лента
9. Цементно-песчаная стяжка
10. Стяжка для теплого пола с нагревательными элементами
11. Напольные покрытия - плитка
Система SD Пол Классик
Система SD Пол Классик предназначен для обустройства изолированного бетонного пола на грунтовой основе с использованием профилированной мембраны вместо традиционной бетонной подготовки. Она обеспечивает защиту от капиллярной влаги, теплоизоляцию и обогрев для промышленных и жилых помещений.
Компоненты системы
Система включает в себя набор материалов, которые создают прочный, изолированный и функциональный пол с электрическим обогревом.
- Грунт основания: выровненная поверхность, уплотненная до коэффициента 0,95.
- Щебеневая подготовка: Слой толщиной 100-200 мм для равномерного распределения нагрузки.
- Песчаная подготовка: Слой толщиной 50-100 мм, уплотненный для стабильности основания.
- Профилированная мембрана: Полимерный материал толщиной 0,4-0,8 мм для защиты от капиллярной влаги.
- Железобетонная плита: Основа толщиной 100-150 мм, которая выдерживает нагрузку до 500 кг/м².
- Экструзионный пенополистирол CARBOLEX PROF: Утеплитель с теплопроводностью 0,028-0,032 Вт/(м·К), водопоглощение менее 0,2%.
- Пароизоляционная пленка: Мембрана плотностью 150 г/м², защищающая от конденсата.
- Самоклейкая лента: Герметизация стыков мембраны, ширина 50-100 мм.
- Цементно-песчаная стяжка: Слой толщиной 40-60 мм для выравнивания поверхности.
- Стяжка с нагревательными элементами: Основание толщиной 30-50 мм с кабелями мощностью 150-200 Вт/м².
- Покрытие пола: Керамическая плитка, которая выдерживает температуру до 50°C.
Механизм работы системы
Система SD Пол Классик обеспечивает изоляцию и обогрев полов, построенных на грунте. Грунт основания, уплотненный до 0,95, вместе с щебеночной и песчаной подготовкой создает стабильную основу. Профилированная мембрана защищает от капиллярной влаги, позволяя бетону твердеть без потери "цементного молока". Железобетонная плита формирует прочную основу, выдерживая до 500 кг/м².
Экструзионный пенополистирол толщиной 30-50 мм снижает теплопотери до 30%. Пароизоляционная пленка предотвращает конденсацию, а самоклейкая лента герметизирует стыки. Цементно-песчаная стяжка выравнивает поверхность, а стяжка с нагревательными элементами обеспечивает обогрев с мощностью 150-200 Вт/м². Керамическая плитка передает тепло, выдерживая нагрузку до 200 кПа.
Преимущества системы
Система отличается экономичностью, быстротой монтажа и эффективным обогревом.
- Экономия расходов: Профилированная мембрана снижает расходы на 30% по сравнению с бетонной подготовкой.
- Быстрый монтаж: Избегание "мокрых" работ сокращает сроки в 3 раза.
- Теплоизоляция: Утеплитель снижает теплопотери до 30%.
- Обогрев: Нагревательные кабели обеспечивают мощность 150-200 Вт/м².
- Долговечность: Система служит до 50 лет.
Области использования
Система применяется для изоляции и обогрева полов на грунтовой основе.
- Промышленные здания: Склады, цеха с низким уровнем грунтовых вод.
- Жилые дома: Коттеджи с полом по грунту.
- Общественные сооружения: Торговые центры, административные здания.
- Фундаменты: Неглубокие фундаменты с изоляцией.
Процесс монтажа
Монтаж системы выполняется в соответствии с технологической картой устройства капилляропрерывной прослойки, со строгим соблюдением этапов.
- Подготовка грунта основания: Уплотнение к коэффициенту 0,95, выравнивание поверхности.
- Укладка щебеночной подготовки: Слой толщиной 100-200 мм, уплотнение виброплитой.
- Укладка песчаной подготовки: Слой толщиной 50-100 мм, уплотнение до стабильности.
- Монтаж профилированной мембраны: Мембрана укладывается с нахлестом 100-150 мм, стыки герметизируются самоклеящейся лентой.
- Заливка железобетонной плиты: Плита толщиной 100-150 мм бетонируется, высыхает за 28 дней.
- Укладка утеплителя: Плиты CARBOLEX PROF монтируются толщиной 30-50 мм в плотное примыкание.
- Монтаж пароизоляционной пленки: Пленка плотностью 150 г/м² заключается с нахлестом 100-150 мм.
- Нанесение цементно-песчаной стяжки: Стяжка толщиной 40-60 мм заливается и выравнивается.
- Укладка нагревательных элементов: Кабели мощностью 150-200 Вт/м² монтируются с шагом 100-150 мм.
- Заливка стяжки с нагревательными элементами: Стяжка толщиной 30-50 мм, высыхает за 7-14 дней.
- Укладка напольного покрытия: Керамическая плитка монтируется после высыхания стяжки.
Технические характеристики
Система отвечает стандартам изоляции, обогрева и прочности для полов по грунту.
- Толщина утеплителя: 30-50 мм.
- Теплопроводность утеплителя: 0,028-0,032 Вт/(м·К).
- Водопоглощение утеплителя: Меньше 0,2%.
- Мощность нагрева: 150-200 Вт/м².
- Прочность плиты: До 500 кг/м².
- Срок службы: До 50 лет.
- Температурный диапазон: от -40°C до +80°C.
Пример реализации
Система была применена для пола склада в Одессе. На уплотненный грунт (0,95) уложен щебень 150 мм, песок 80 мм, профилированная мембрана, залита плита 120 мм. Далее установлен утеплитель CARBOLEX PROF 40 мм, пленка 150 г/м², стяжка 50 мм, кабели 180 Вт/м² и плитка. Затраты снижены на 30%, монтаж ускорен в 3 раза.
| Номер | Наименование слоя | Номер техлиста | Единица измерения | Размер, упаковка | Расход на м² |
|---|---|---|---|---|---|
| 1 | Грунт основания | - | - | - | - |
| 2 | Щебеневая подготовка | - | - | - | - |
| 3 | Песчаная подготовка | - | - | - | - |
| 4 | Профилированная мембрана | - | - | - | - |
| 5 | Железобетонная плита | - | - | - | - |
| 6 | Экструдированный пенополистирол CARBOLEX PROF | ТУ У 22.2-32944149-012:2024 2.01 | м³ | Плиты размером 1180х580х(40,50,60,100 мм) | 1,02 |
| 7 | Пленка пароизоляционная 150 г/м² | - | - | - | - |
| 8 | Самоклейкая лента | - | - | - | - |
| 9 | Цементно-песчаная стяжка | - | - | - | - |
| 10 | Стяжка с нагревательными элементами | - | - | - | - |
| 11 | Покрытие пола - плитка | - | - | - | - |
