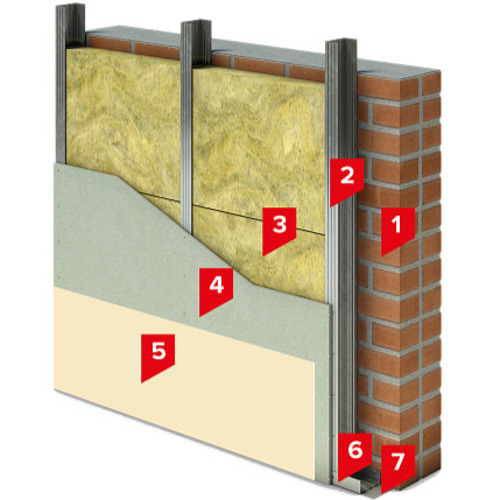

1. Кирпичная перегородка
2. Стальной каркас
3. Плиты минераловатные THERMOWOOL ACOUSTIC 40
4. Гипсокартон ГКЛ или ГВЛ в 1 или 2 слоя
5. Чистовая отделка помещений
6. Направляющий профиль
7. Уплотняющая лента
Система SD Стена Акустик
Система SD Стена Акустик предназначена для звукоизоляции внутренних перегородок в постройках с кирпичными стенами. Она использует одинарный металлический каркас с минеральной ватой для понижения воздушного шума и повышения комфорта помещений.
Компоненты системы
Система состоит из материалов, обеспечивающих эффективную звукоизоляцию, прочность конструкции и эстетическую отделку.
- Кирпичная перегородка: Основание толщиной 120-250 мм, которая выдерживает нагрузку до 300 кг/м².
- Стальной каркас: Профили толщиной 0,5-0,8 мм для крепления изоляции и обшивки.
- Плиты минеральной ваты THERMOWOOL ACOUSTIC 40: Звукоизоляционный материал с теплопроводностью 0,035-0,038 Вт/(м·К).
- ГКЛ или ГВЛ: Обшивка в один или два слоя толщиной 9-12,5 мм для прочности и звукоизоляции.
- Чистая отделка: Краска, обои или другие покрытия для эстетичного вида.
- Направляющий профиль: Элементы для фиксации каркаса, ширина 50-100 мм.
- Уплотняющая лента: Материал шириной 30-50 мм для снижения вибраций.
Механизм работы системы
Система SD Стена Акустик базируется на принципе звукоизоляционной облицовки, что снижает передачу воздушного шума через перегородки. Кирпичная перегородка формирует прочную основу. Стальной каркас с направляющими профилями и уплотняющей лентой создает основу для изоляции, уменьшая вибрации. Плиты минеральной ваты THERMOWOOL ACOUSTIC 40 толщиной 40-100 мм поглощают шум, снижая его уровень до 30-45 дБ, и уменьшают теплопотери до 15%.
ГКЛ или ГВЛ в один или два слоя обеспечивают прочность и дополнительную звукоизоляцию, особенно при двухслойной обшивке. Уплотняющая лента между профилями и стеной снижает передачу вибраций. Чистая отделка придает стене эстетичный вид, выдерживая влажность до 70%. Система позволяет скрывать коммуникации и повышает акустический комфорт.
Преимущества системы
Система отличается высокой звукоизоляцией, прочностью и эстетичностью.
- Звукоизоляция: Снижение воздушного шума до 30-45 дБ.
- Теплоизоляция: Уменьшение теплопотерь до 15%.
- Пожарная безопасность: Минеральная вата класса НГ не горит.
- Прочность обшивки: Двухслойная обшивка повышает прочность до 50 кПа.
- Долговечность: Система служит до 50 лет.
Области использования
Система применяется для звукоизоляции внутренних перегородок в разных типах зданий.
- Жилые дома: Квартиры и коттеджи для снижения шума между помещениями.
- Общественные здания: Театры, конференц-залы, где требуется акустический комфорт.
- Административные сооружения: Офисы, библиотеки с требованиями к тишине.
- Реконструкция зданий: Обновление перегородок с улучшением звукоизоляции.
Процесс монтажа
Монтаж системы выполняется в соответствии с инструкциями по монтажу, со строгим соблюдением этапов.
- Подготовка кирпичной перегородки: Очистка от пыли, устранение неровностей штукатуркой.
- Установка направляющих профилей: Профили шириной 50-100 мм крепятся к полу и потолку с шагом 600 мм.
- Монтаж уплотняющей ленты: Лента шириной 30-50 мм заключается между профилями и стеной.
- Установка стального каркаса: Профили толщиной 0,5-0,8 мм фиксируются с шагом 400-600 мм.
- Укладка минеральной ваты: Плиты THERMOWOOL ACOUSTIC 40 толщиной 40-100 мм монтируются в распор между профилями.
- Монтаж обшивки ГКЛ или ГВЛ: Панели толщиной 9-12,5 мм крепятся шурупами с шагом 150-200 мм в один или два слоя.
- Чистая отделка: Нанесение краски или обоев после шпатлевки стыков.
Технические характеристики
Система отвечает стандартам звукоизоляции и прочности для внутренних перегородок.
- Толщина звукоизоляционного слоя: 40-100 мм.
- Теплопроводность утеплителя: 0,035-0,038 Вт/(м·К).
- Звукоизоляция: Снижение воздушного шума до 30-45 дБ.
- Огнестойкость утеплителя: Класс НГ.
- Прочность обшивки: До 50 кПа при двухслойной обшивке.
- Срок службы: До 50 лет.
- Температурный диапазон: от -40°C до +80°C.
Пример реализации
Система была использована в многоквартирном доме в Днепре. На кирпичную перегородку толщиной 120 мм установлены направляющие профили 60 мм, уплотняющая лента 40 мм, стальной каркас, плиты THERMOWOOL ACOUSTIC 40 толщиной 50 мм. Покраска завершила отделку. Система снизила шум на 40 дБ и теплопотери на 15%.
| Номер | Наименование слоя | Номер техлиста | Единица измерения | Размер, упаковка | Расход на м² |
|---|---|---|---|---|---|
| 1 | Кирпичная перегородка | - | - | - | - |
| 2 | Стальной каркас | - | - | - | - |
| 3 | Плиты минераловатные THERMOWOOL ACOUSTIC 40 | ТУ У В.2.7-23.9-35492904-006:2024 1.03 | м³ | Упаковка - пачка, ширина - 600 мм, длина - 1200 мм, высота - 600 мм | 1,03 |
| 4 | ГКЛ или ГВЛ в 1 или 2 слоя | - | - | - | - |
| 5 | Чистая отделка помещений | - | - | - | - |
| 6 | Направляющий профиль | - | - | - | - |
| 7 | Уплотняющая лента | - | - | - | - |
| Конструкция | Обшивка из листов ГКЛ | Толщина звукоизоляционного слоя THERMOWOOL ACOUSTIC 40, мм | ΔRw, дБ |
|---|---|---|---|
| 1 | Один слой | 50 | 48 |
| 2 | Два слоя | 50 | 50 |
| 3 | Один слой | 100 | 50 |
| 4 | Два слоя | 100 | 52 |
