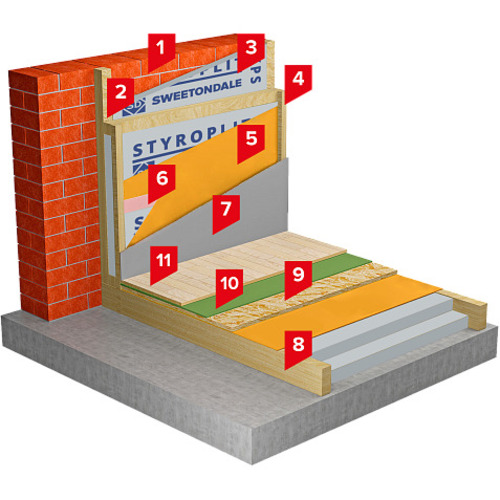

1. Изолируемая стена балкона
2. Обрешетка (брус деревянный 50 x 50 мм с шагом 600 мм)
3. Экструдированный пенополистирол STYROPLIT
4. Контррейка толщиной 40-60 мм.
5. Пароизоляционная пленка
6. лента бутил-каучуковая для склеивания пароизоляции
7. Внутренняя обшивка (Гипсокартон, ОСБ плита -3, вагонка, панели)
8. Лаги деревянные 100 x 50 мм.
9. Черный пол (фанера, доски)
10. Подкладка под финишное напольное покрытие (пробковый или вспененный материал)
11. Финишное напольное покрытие (паркетная доска или ламинат)
Система SD Стена Балкон XPS
Система SD Стена Балкон XPS предназначена для теплоизоляции стен и полов балконов и лоджий в зданиях. Она использует двойной каркас с экструдированным пенополистиролом для создания изолированного пространства с возможностью прокладки коммуникаций.
Компоненты системы
Система включает набор материалов, обеспечивающих эффективную изоляцию, защиту от влаги и эстетическую отделку.
- Стена балкона: Основание толщиной от 100 мм, которая выдерживает нагрузку до 200 кг/м².
- Обрешетка: Деревянный брус размером 50 x 50 мм, шаг 600 мм.
- Экструдированный пенополистирол STYROPLIT: Утеплитель с теплопроводностью 0,028-0,032 Вт/(м·К), водопоглощение менее 0,2%.
- Контррейка: Брус толщиной 40-60 мм для вентиляционного зазора.
- Пароизоляционная пленка: Мембрана толщиной 0,1-0,2 мм для защиты от конденсата.
- Бутил-каучуковая лента: Герметизация стыков, ширина 30-50 мм.
- Внутренняя обшивка: ГКЛ, ОСП-3, вагонка или панели толщиной 9-12,5 мм.
- Лаги деревянные: Брусья размером 100 x 50 мм, шаг 400-600 мм.
- Черновый пол: Фанера или доски толщиной 15-22 мм.
- Подложка под покрытие: Корковый или вспененный материал толщиной 2-5 мм.
- Финишное напольное покрытие: Паркетная доска или ламинат, прочность до 150 кПа.
Механизм работы системы
Система SD Стена Балкон XPS создает изолированное пространство благодаря двойному каркасу. Стена балкона является основой. Обрешетка из брусьев формирует каркас для утеплителя. Экструдированный пенополистирол STYROPLIT толщиной 30-100 мм снижает теплопотери до 35% и обеспечивает звукоизоляцию до 20-25 дБ благодаря низкому водопоглощению менее.
Контррейка толщиной 40-60 мм создает вентиляционный зазор для прокладки электричества, отопления или водоснабжения. Пароизоляционная пленка, герметизированная бутил-каучуковой лентой, защищает от конденсата. Внутренняя обшивка придает прочность и эстетику. Лаги, черновый пол, подкладка и финишное покрытие формируют пол, который выдерживает нагрузку до 150 кПа, обеспечивая комфорт.
Преимущества системы
Система отличается эффективной изоляцией, простотой монтажа и гибкостью для балконов.
- Теплоизоляция: Снижение теплопотерь до 35% для комфортного микроклимата.
- Звукоизоляция: Уменьшение шума до 20-25 дБ.
- Влагозащита: Низкое водопоглощение утеплителя менее 0,2%.
- Прокладка коммуникаций: Вентиляционный зазор для электричества и труб.
- Долговечность: Система служит до 50 лет.
Области использования
Система применяется для утепления стен и полов балконов и лоджий.
- Жилые дома: Балконы в квартирах и коттеджах.
- Общественные здания: Офисы, гостиницы с утепленными балконными зонами.
- Реконструкция: Превращение балконов в жилые или рабочие пространства.
- Новая постройка: Балконы в многоэтажках с теплоизоляцией.
Процесс монтажа
Монтаж системы выполняется в соответствии с инструкциями по монтажу, со строгим соблюдением этапов.
- Подготовка стены балкона: Очистка от пыли, исправление дефектов штукатуркой.
- Монтаж обрешетки: Брусья 50 x 50 мм крепятся к стене с шагом 600 мм, обработанные антисептиком.
- Укладка утеплителя: Плиты STYROPLIT толщиной 30-100 мм монтируются между брусьями в плотное примыкание.
- Установка контррейки: Брусья толщиной 40-60 мм крепятся для вентиляционного зазора.
- Монтаж пароизоляционной пленки: Пленка толщиной 0,1-0,2 мм укладывается с нахлестом 100-150 мм, стыки герметизируются бутил-каучуковой лентой.
- Установка внутренней обшивки: ГКЛ, ОСП-3, вагонка или панели толщиной 9-12,5 мм крепятся шурупами.
- Монтаж лаг для пола: Брусья 100 x 50 мм укладываются с шагом 400-600 мм.
- Укладка чернового пола: Фанера или доски толщиной 15-22 мм крепятся с зазором 2-3 мм.
- Монтаж подложки: Корковый или вспененный материал толщиной 2-5 мм укладывается суковым слоем.
- Укладка финишного покрытия: Паркетная доска или ламинат монтируются по технологии укладки.
Технические характеристики
Система отвечает стандартам тепло- и звукоизоляции для балконов и лоджий.
- Толщина утеплителя: 30-100 мм.
- Теплопроводность утеплителя: 0,028-0,032 Вт/(м·К).
- Водопоглощение утеплителя: Меньше 0,2%.
- Звукоизоляция: Снижение шума до 20-25 дБ.
- Прочность покрытия пола: До 150 кПа.
- Срок службы: До 50 лет.
- Температурный диапазон: от -40°C до +80°C.
Пример реализации
Система была использована для утепления лоджии в квартире в Одессе. На стену толщиной 120 мм установлена обрешетка 50 x 50 мм, плиты STYROPLIT 50 мм, контррейка 50 мм, пароизоляционная пленка с бутил-каучуковой лентой-30 мм. На пол уложены лаги 100 x 50 мм, фанеру 18 мм, подкладку 3 мм и паркетную доску. Система снизила теплопотери на 30% и шум на 23 дБ.
| Номер | Наименование слоя | Номер техлиста | Единица измерения | Размер, упаковка | Расход на м² |
|---|---|---|---|---|---|
| 1 | Стена изолируемого балкона | - | - | - | - |
| 2 | Обрешетка (брус деревянный 50 x 50 мм с шагом 600 мм) | - | - | - | - |
| 3 | Экструдированный пенополистирол STYROPLIT | ТУ У 22.2-32944149-012:2024 2.08 | м³ | Пачка (2-5 плит), плиты размером: 1180 х 580 х 20-120 мм, с шагом 10 мм | 1,02 |
| 4 | Контррейка толщиной 40-60 мм | - | - | - | - |
| 5 | Пароизоляционная пленка | - | м² | - | 1,1 |
| 6 | Лента бутил-каучуковая для склеивания пароизоляции | - | - | - | - |
| 7 | Внутренняя обшивка (ГКЛ, ОСП-3, вагонка, панели) | - | - | - | - |
| 8 | Лаги деревянные 100 x 50 мм | - | - | - | - |
| 9 | Черновый пол (фанера, доски) | - | - | - | - |
| 10 | Подкладка под финишное напольное покрытие (пробковый или вспененный материал) | - | - | - | - |
| 11 | Финишное покрытие пола (паркетная доска или ламинат) | - | - | - | - |
