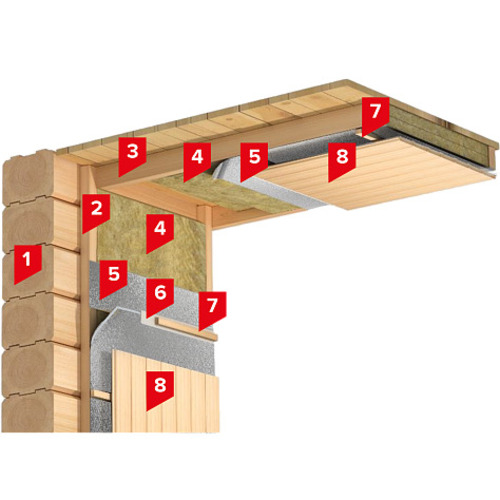

1. Стена из бруса, кирпича, блоков
2. Обрешетка, каркас из бруса 50 х 50 мм
3. Обрешетка, каркас из бруса 50 х 100 мм
4. Плиты минераловатные THERMOWOOL LIGHT EXTRA 30
5. Фольга алюминиевая 50 мкм
6. Скотч алюминиевый 50 мм х 50 м
7. Контррейка 20 х 30 мм
8. Внутренняя обшивка (евровагонка из липы, осины, канадского кедра)
Система SD Стена Баня
Система SD Стена Баня предназначена для теплоизоляции стен и потолка парного помещения в банях и саунах. Она обеспечивает сохранение тепла, защиту от влаги и эстетическую отделку, используя каркасную конструкцию с минеральной ватой.
Компоненты системы
Система включает в себя набор материалов, которые создают изолированную, теплосберегающую и прочную конструкцию для парных помещений.
- Стена: Основание из бруса, кирпича, блоков или железобетона, толщиной от 100 мм.
- Обрешетка (брус 50 x 50 мм): Деревянный каркас с шагом 600 мм для утеплителя.
- Обрешетка (брус 50 x 100 мм): Каркас для дополнительной прочности, шаг 600 мм.
- Плиты минеральной ваты THERMOWOOL LIGHT EXTRA 30: Утеплитель с теплопроводностью 0,036-0,038 Вт/(м·К).
- Алюминиевая фольга: Пароизоляционный слой толщиной 50 мкм для защиты от влаги.
- Алюминиевый скотч: Герметизация стыков, ширина 50 мм, длина 50 м.
- Контррейка: Брус размером 20 x 30 мм для вентиляционного зазора.
- Внутренняя обшивка: Евровагонка из липы, осины или канадского кедра, толщина 12-15 мм.
Механизм работы системы
Система SD Стена Баня обеспечивает теплоизоляцию и защиту от влаги в парном помещении Стена из бруса, кирпича, блоков или железобетона формирует прочную основу. размещение утеплителя. Плиты минеральной ваты THERMOWOOL LIGHT EXTRA 30 толщиной 50-100 мм снижают теплопотери до 30% и обеспечивают звукоизоляцию до 20 дБ.
Алюминиевая фольга отражает тепло и защищает утеплитель от влаги, а алюминиевый скотч герметизирует стыки, предотвращая проникновение пара Контррейка для вентиляции Внутренняя обшивка из евровагонки обеспечивает эстетичный вид и выдерживает температуры до 80°C и влажность до 90%.
Преимущества системы
Система отличается эффективной теплоизоляцией, влагозащитой и эстетичностью для парных.
- Теплосбережение: Снижение теплопотерь до 30% для поддержания температуры.
- Влагозащита: Алюминиевая фольга защищает от пара и конденсата.
- Пожарная безопасность: Утеплитель класса НГ не поддерживает горение.
- Эстетичность: Евровагонка выдерживает влажность до 90%.
- Долговечность: Система служит до 50 лет.
Области использования
Система применяется для утепления стен и потолков в парных помещениях.
- Бани: Парные помещения в частных и коммерческих саунах.
- Сауны: Помещения с высокой температурой и влажностью.
- Жилые дома: Банные комплексы в коттеджах.
- Реконструкция: Обновление парных с улучшением изоляции.
Процесс монтажа
Монтаж системы выполняется в соответствии с инструкциями по монтажу, со строгим соблюдением этапов.
- Подготовка стены: Очистка от пыли, устранение неровностей штукатуркой или шпатлевкой.
- Монтаж обрешетки: Брусья 50 x 50 мм или 50 x 100 мм крепятся к стене с шагом 600 мм, обработанные антисептиком.
- Укладка утеплителя: Плиты THERMOWOOL LIGHT EXTRA 30 толщиной 50-100 мм монтируются между брусьями плотно.
- Монтаж алюминиевой фольги: Фольга толщиной 50 мкм укладывается горизонтально с нахлестом 100-150 мм, стыки герметизируются алюминиевым скотчем 50 мм.
- Установка контррейки: Брусья 20 x 30 мм крепятся для создания зазора 15-20 мм.
- Монтаж внутренней обшивки: Евровагонка толщиной 12-15 мм крепится гвоздями или шурупами горизонтально или вертикально.
Технические характеристики
Система отвечает стандартам теплоизоляции и влагозащиты для парных помещений.
- Толщина утеплителя: 50-100 мм.
- Теплопроводность утеплителя: 0,036-0,038 Вт/(м·К).
- Звукоизоляция: Снижение шума до 20 дБ.
- Огнестойкость утеплителя: Класс НГ.
- Влажность обшивки: Выдерживает до 90%.
- Срок службы: До 50 лет.
- Температурный диапазон: от -40°C до +80°C.
Пример реализации
Система была применена для утепления парной в бане в Киевской области. На кирпичную стену толщиной 120 мм установлена обрешетка 50 x 50 мм, плиты THERMOWOOL LIGHT EXTRA 30 толщиной 50 мм, алюминиевую фольгу 50 мкм из скот. 20 x 30 мм и евровагонку из липы 12 мм. Система снизила теплопотери на 30% и обеспечила защиту от влаги.
| Номер | Наименование слоя | Номер техлиста | Единица измерения | Размер, упаковка | Расход на м² |
|---|---|---|---|---|---|
| 1 | Стена из бруса, кирпича, блоков | - | - | - | - |
| 2 | Обрешетка, каркас из бруса 50 х 50 мм | - | - | - | - |
| 3 | Обрешетка, каркас из бруса 50 х 100 мм | - | - | - | - |
| 4 | Плиты минераловатные THERMOWOOL LIGHT EXTRA 30 | ТУ У В.2.7-23.9-35492904-006:2024 1.01 | м³ | Плиты размером 1200 х 600 х 40-200 мм, с шагом 10 мм, упаковка (3-12 плит) | 1,03 |
| 5 | Фольга алюминиевая 50 мкм | - | м² | - | 1,15 |
| 6 | Скотч алюминиевый 50 мм х 50 м | - | - | - | - |
| 7 | Контррейка 20 х 30 мм | - | - | - | - |
| 8 | Внутренняя обшивка (евровагонка из липы, осины, канадского кедра) | - | - | - | - |
