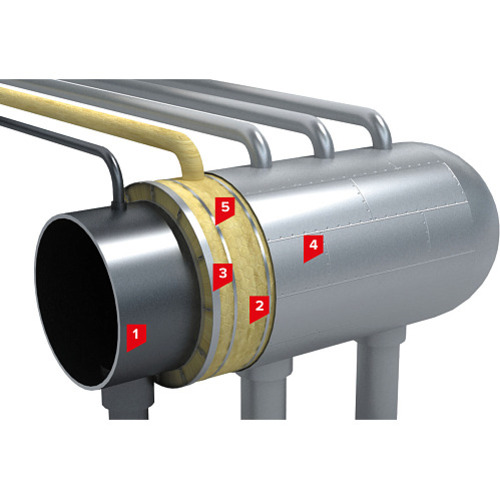

1. Корпус аппарата
2. Мат ламельный
2. Плиты Техническая изоляция
3. Бандаж
4. Защитное покрытие
5. Опорные кольца
Система SD-Техноизоляция Оборудование
Система SD-Техизоляция Оборудование предназначено для тепло- и звукоизоляции технологического оборудования в промышленных и общественных объектах. Она обеспечивает энергоэффективность, защиту от температурных воздействий и безопасность эксплуатации.
Компоненты системы
Система включает в себя набор материалов, которые создают надежную изоляцию для оборудования различного назначения.
- Корпус аппарата: Стальной или композитный, температура поверхности до 650°C.
- Мать ламельная: Минеральная вата толщиной 30-100 мм, теплопроводность 0,036-0,040 Вт/(м·К), для температур до 250°C.
- Плиты Техническая изоляция: Минеральная вата толщиной 25-80 мм, для температур до 650°C.
- Бандаж: Металлическая лента шириной 20-30 мм для фиксации изоляции.
- Защитное покрытие: Алюминиевая фольга или стеклоткань толщиной 0,1-0,5 мм для защиты от влаги.
- Опорные кольца: Металлические элементы диаметром 100-2000 мм для поддержания изоляции.
- Алюминиевый скотч: Герметизация швов, ширина 50 мм, длина 50 м.
Механизм работы системы
Система SD-Техоизоляция Оборудование минимизирует теплопотери и шум, защищая оборудование от внешних воздействий. Корпус аппарата является основой, работающей при температурах до 650°C. Для оборудования с температурой до 250°C и без вибрации применяются мать ламельные, которые снижают теплопотери до 30% и шум до 20 дБ. Для высокотемпературного оборудования до 650°C используются плиты Техническая изоляция, выдерживающие экстремальные условия.
Защитное покрытие из фольги или стеклоткани предотвращает проникновение влаги, выдерживая влажность до 90%. Алюминиевый скотч герметизирует швы, обеспечивая пароизоляцию для холодного оборудования. Опорные кольца поддерживают изоляцию, а бандаж надежно фиксирует ее, выдерживая нагрузку до 0,5 кН. Система повышает безопасность, защищая от ожогов или обморожения.
Преимущества системы
Система отличается высокой изоляционной эффективностью, универсальностью и долговечностью.
- Теплоизоляция: Снижение теплопотерь до 30% для энергоэффективности.
- Звукоизоляция: Уменьшение шума до 20 дБ.
- Пожарная безопасность: Утеплитель класса НГ не горит.
- Влагозащита: Покрытие выдерживает влажность до 90%.
- Долговечность: срок службы до 50 лет.
Области использования
Система применяется для изоляции разнообразного технологического оборудования.
- Промышленные объекты: Котлы, резервуары, пароперегреватели в энергетике и производстве.
- Общественные здания: Вентиляционные системы, электрофильтры в больницах и школах.
- Жилые комплексы: Системы отопления и горячего водоснабжения.
- Реконструкция: Обновление изоляции устаревшего оборудования.
Процесс монтажа
Монтаж системы выполняется в соответствии с инструкцией по монтажу технической изоляции, со строгим соблюдением этапов.
- Подготовка корпуса аппарата: Очистка от пыли, ржавчины, обезжиривание поверхности.
- Монтаж матов или плит: Иметь ламельные 30-100 мм для температур до 250°C или плиты 25-80 мм для температур до 650°C укладываются на корпус.
- Установка опорных колец: Кольца диаметром 100-2000 мм крепятся с шагом 500-1000 мм.
- Нанесение покровного слоя: фольга или стеклоткань толщиной 0,1-0,5 мм укладывается с нахлестом 50 мм.
- Герметизация швов: Алюминиевый скотч шириной 50 мм наклеивается на стыки.
- Фиксация бандажом: Металлическая лента шириной 20-30 мм затягивается усилием до 0,5 кН.
Технические характеристики
Система отвечает стандартам тепло- и звукоизоляции оборудования.
- Толщина изоляции: 20-100 мм.
- Теплопроводность утеплителя: 0,036-0,040 Вт/(м·К).
- Температура применения: До 650°C.
- Звукоизоляция: Снижение шума до 20 дБ.
- Огнестойкость утеплителя: Класс НГ.
- Влажность покровного слоя: Выдерживает до 90%.
- Срок службы: До 50 лет.
Пример реализации
Система была использована для изоляции котла в котельной в Днепре. На корпус котла с температурой 200°C установлены ламельные толщины 50 мм, опорные кольца с шагом 600 мм, покровный слой из алюминиевой фольги 0,2 мм, герметизированный скотчем 25 мм. Система снизила теплопотери на 25% и шум на 18 дБ.
| Номер | Наименование слоя | Номер техлиста | Единица измерения | Размер, упаковка | Расход на м² |
|---|---|---|---|---|---|
| 1 | Корпус аппарата | - | - | - | - |
| 2 | Мать ламельная | ТУ У В.2.7.-26.8-35492904-004:2010 (изм. №4) 3.15 | м² | 1200 х 2600-12000 х 20-100 мм | Определяется расчетом |
| 2 | Плиты Техническая изоляция | ТУ У В.2.7-26.8-35492904-004:2010 (см. №4) 3.37 | м² | 1200 х 600; 1200 х 1000; 1000 х 500-200 мм | Определяется расчетом |
| 3 | Бандаж | - | шт. | - | Определяется расчетом |
| 4 | Защитное покрытие | - | м² | - | Определяется расчетом |
| 5 | Опорные кольца | - | шт. | - | Определяется расчетом |
