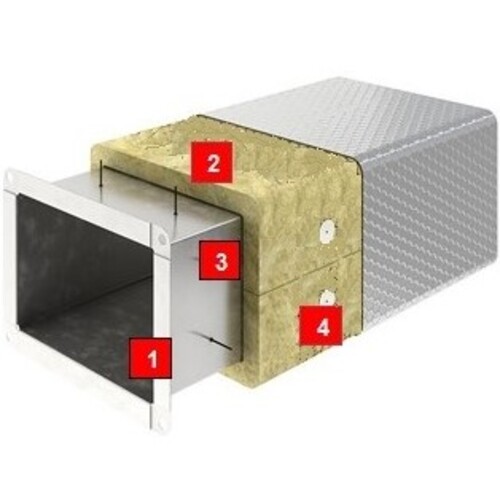

1. Корпус воздуховода
2. Маты ламельные
2. Плиты Техническая изоляция
3. Приварные штифты
4. Прижимные шайбы
Система SD-Техноизоляция Воздуховод
Система SD-Техоизоляция Воздуховод предназначен для тепло- и пароизоляции стальных воздуховодов в системах вентиляции и кондиционирования. Она обеспечивает энергоэффективность, защиту от конденсата, шумоизоляцию и эстетичный вид.
Компоненты системы
Система включает в себя набор материалов, которые создают надежную изоляцию для воздуховодов различного диаметра.
- Корпус воздуховода: стальной, диаметром от 100 до 1000 мм, толщина стали 0,5-2 мм.
- Мать ламельная: Минеральная вата толщиной 20-100 мм, теплопроводность 0,036-0,040 Вт/(м·К), ламинированная фольгой.
- Плиты Техническая изоляция: Минеральная вата толщиной 25-80 мм для сложных конфигураций.
- Приварные штифты: Стальные крепления диаметром 2-3 мм, длиной 50-80 мм.
- Прижимные шайбы: Стальные элементы диаметром 29-40 мм для фиксации изоляции.
- Алюминиевый скотч: Герметизация швов, ширина 50 мм, длина 50 м.
- Защитное покрытие: Стеклоткань или металлические листы толщиной 0,1-0,5 мм для внешней защиты.
Механизм работы системы
Система SD-Техоизоляция Воздуховод обеспечивает теплоизоляцию, пароизоляцию и понижение шума в системах вентиляции. Корпус воздуховода транспортирует воздух при температурах от -50°C до +250°C. Мать ламельные, ламинированные алюминиевой фольгой, снижают теплопотери до 25% и шум до 20 дБ, благодаря вертикальной ориентации волокон минимизируя деформацию на сгибах. Для сложных конфигураций применяются плиты Техническая изоляция, которые адаптируются к неровным поверхностям.
Приварные штифты и прижимные шайбы обеспечивают прочное крепление изоляции, выдерживая вибрации до 5 Гц. Алюминиевый скотч герметизирует стыки, создавая пароизоляционный барьер для холодных воздуховодов. Защитное покрытие из стеклоткани или металла для внешних условий защищает от влаги до 90% и механических повреждений, продлевая срок службы изоляции.
Преимущества системы
Система отличается эффективной изоляцией, устойчивостью к вибрациям и эстетическим видом.
- Теплоизоляция: Снижение теплопотерь до 25% для энергоэффективности.
- Звукоизоляция: Уменьшение шума до 20 дБ.
- Пароизоляция: Защита от конденсата на холодных воздуховодах.
- Минимальный вес: погрузка до 3 кг/м², удобство монтажа на высоте.
- Долговечность: срок службы до 50 лет.
Области использования
Система применяется для изоляции воздуховодов в разных типах зданий.
- Промышленные объекты: Вентиляционные системы в цехах, складах, энергетических комплексах.
- Общественные здания: Системы кондиционирования в больницах, школах, торговых центрах.
- Жилые дома: Вентиляция в многоэтажках.
- Реконструкция: Обновление изоляции старых вентиляционных систем.
Процесс монтажа
Монтаж системы выполняется в соответствии с инструкцией по монтажу технической изоляции, со строгим соблюдением этапов.
- Подготовка корпуса воздуховода: Очистка от пыли, ржавчины, обезжиривание поверхности.
- Монтаж матов или плит: Иметь ламельные 20-100 мм или плиты 25-80 мм обертывают или прикладывают к воздуховоду.
- Установка приварных штифтов: Штифты диаметром 2-3 мм привариваются с шагом 200-300 мм.
- Фиксация прижимными шайбами: Шайбы диаметром 29-40 мм закрепляют изоляцию.
- Герметизация швов: Алюминиевый скотч шириной 50 мм наклеивается на стыки и проколы.
- Нанесение защитного покрытия: Стеклоткань или металлические листы толщиной 0,1-0,5 мм укладываются для внешней защиты с нахлестом 50 мм.
Технические характеристики
Система отвечает стандартам тепло-, звуко- и пароизоляции для воздуховодов.
- Толщина изоляции: 20-100 мм.
- Теплопроводность утеплителя: 0,036-0,040 Вт/(м·К).
- Звукоизоляция: Снижение шума до 20 дБ.
- Огнестойкость утеплителя: Класс НГ.
- Влажность покрытия: Выдерживает до 90%.
- Прочность крепления: Выдерживает вибрацию до 5 Гц.
- Срок службы: До 50 лет.
Пример реализации
Система была использована для изоляции воздуховода в торговом центре во Львове. На стальной воздуховод диаметром 300 мм установлены ламельные толщины 50 мм, закрепленные штифтами 2,5 мм с шагом 250 мм и шайбами 29 мм. Швы герметизированы скотчем 50 мм, для внешней защиты нанесена стеклоткань 0,3 мм. Система снизила теплопотери на 25%, шум на 18 дБ и защитила от конденсата.
| Номер | Наименование слоя | Номер техлиста | Единица измерения | Размер, упаковка | Расход на м² |
|---|---|---|---|---|---|
| 1 | Корпус воздуховода | - | - | - | - |
| 2 | Мать ламельная | ТУ У В.2.7.-26.8-35492904-004:2010 (изм. №4) 3.15 | м² | 1200 х 2600-12000 х 20-100 мм | Определяется расчетом |
| 2 | Плиты Техническая изоляция | ТУ У В.2.7-26.8-35492904-004:2010 (см. №4) 3.37 | м² | 1200 х 600; 1200 х 1000; 1000 х 500-200 мм | - |
| 3 | Приварные штифты | - | шт. | - | Определяется расчетом |
| 4 | Прижимные шайбы | - | шт. | - | Определяется расчетом |
