Штукатурка - слой строительного раствора, нанесенный на стену, потолок или фасад с конкретной целью: выровнять поверхность, защитить конструкцию или придать ей декоративную фактуру. Один и тот же термин охватывает десятки составов с разными свойствами, и выбирать среди них по цене на упаковке означает рисковать переделкой всего объема работ.
Чтобы ориентироваться в этом разнообразии, удобно держать в голове три вопроса. Первый: где будет работать штукатурка, внутри или снаружи? Второй: из чего она сделана, то есть какое вяжущее в основе? Третий: что нужно получить в итоге, ровную стену под обои или рельефную поверхность как самостоятельную отделку? Эти три параметра и определяют выбор. Все остальные характеристики, такие как время высыхания, расход, паропроницаемость, вытекают из ответов на них.
Классификацию по составу закрепляет ДСТУ Б В.2.7-236:2010 и смежные нормативы. Стандарты фиксируют типы смесей, но конкретные цифры по допустимой толщине слоя и расходу всегда уточняют по техническим листам производителя: отклонения между брендами бывают существенными. Один производитель допускает 30 мм за проход, другой 20 мм при том же составе, и это не маркетинг, а разница в рецептуре и модифицирующих добавках.
Различия по сфере применения: штукатурка для внутренних работ, фасадная и универсальная
Это первое и самое жесткое разграничение, которое нельзя игнорировать. Внутренняя штукатурка на фасаде разрушится после первой зимы, потому что не рассчитана на цикл замораживания и оттаивания. Фасадную можно применить в интерьере, но это избыточный расход более дорогого материала там, где достаточно более простого. Путаница чаще всего происходит с цементными составами: часть из них универсальные, часть только для фасада, и маркировка на упаковке требует внимательного прочтения.
Штукатурка для внутренних работ рассчитана на стабильную температуру и нормальную влажность жилых или офисных помещений. Она, как правило, легче наносится, лучше шлифуется и дает более белую поверхность. Гипсовые составы почти всегда относятся к этой категории: гипс при систематическом увлажнении теряет прочность, а цикл замораживания для него разрушителен. Такая штукатурка не проходит испытаний на морозостойкость, что нормально, ведь она для этого и не предназначена.
Фасадная штукатурка работает в условиях, которые внутренняя не переживет. Дождь, ультрафиолет, температурные перепады от минус двадцати зимой до плюс шестидесяти на солнечной поверхности стены летом - всё это входит в штатный режим эксплуатации. Требования к морозостойкости здесь составляют не менее 50-75 циклов замораживания и оттаивания в зависимости от климатической зоны. Основу таких составов образуют цемент или полимеры. Отдельное требование - паропроницаемость: стена должна отдавать влагу наружу, и фасадная штукатурка не должна блокировать этот процесс, иначе конденсат будет накапливаться внутри конструкции и постепенно ее разрушать. Паропроницаемость особенно важна для газобетонных и поризованных оснований, которые сами по себе хорошо пропускают пар, и закрывать эту способность паронепроницаемым покрытием означает создавать условия для отслоения.
Универсальные составы подходят и для интерьера, и для фасада. Компромисс рабочий, но с оговоркой: универсальная штукатурка всегда уступает специализированной на ее профильной территории. Для несложных задач или небольших объемов разница несущественна. На серьезных объектах с агрессивной средой, большими температурными перепадами или высокими требованиями к долговечности лучше брать профильный материал.
Виды штукатурок по составу: гипсовая, цементная, акриловая, силиконовая, силикатная
Состав определяет всё: где штукатурка выживет, как долго сохнет, насколько легко с ней работать. Ошибка в выборе вяжущего исправляется только полным демонтажом.

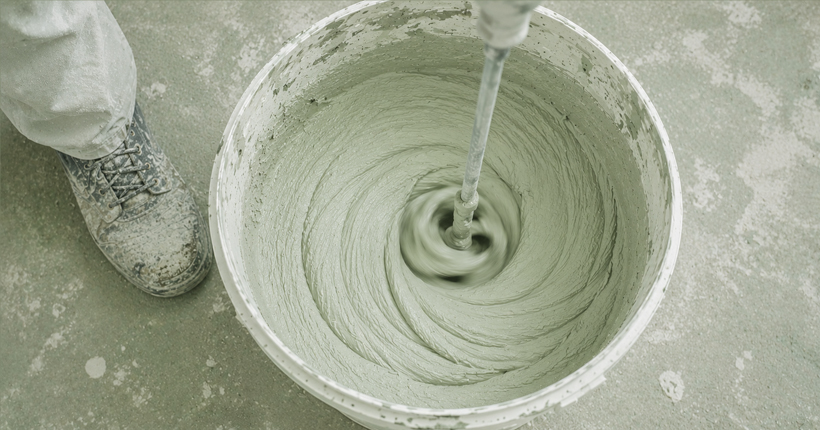

Гипсовая штукатурка - самый распространенный выбор для жилых интерьеров. Она легкая, хорошо адгезирует к большинству оснований, легко шлифуется и дает белую поверхность, которая не требует дополнительного слоя шпаклевки под обои. Работать с ней комфортно: тянется мягко, пластична при нанесении, позволяет исправлять локальные дефекты до схватывания. Стандартная толщина слоя составляет от 5 до 50 мм за один проход. Время высыхания перед следующим этапом обычно составляет 24 часа на каждые 10 мм толщины. Главное ограничение одно: гипс категорически не подходит для влажных помещений и наружных работ. В ванной, на кухне непосредственно у мойки или на фасаде гипсовая штукатурка неуместна.
Цементная штукатурка применяется там, где есть влага или мороз. Водостойкая, выдерживает замораживание, пригодна для фасадов, ванных комнат, цокольных этажей и неотапливаемых помещений. По прочности превосходит гипсовую: цементный камень значительно тверже. За это приходится платить трудоемкостью - цементная жестче наносится, требует аккуратного затирания и сохнет дольше. Полный набор прочности идет 28 суток, хотя продолжать работы можно уже через 7-14 дней. Цвет у стандартных составов серый, на белом цементе выпускают и светлые варианты.
Цементно-известковые составы занимают отдельную нишу. Известь добавляет пластичности, улучшает адгезию и дает антибактериальный эффект. Такую штукатурку традиционно применяют в помещениях с умеренной влажностью: на кухнях, в коридорах, в санузлах без душевой зоны.
Акриловая штукатурка представляет собой полимерный состав на акриловой дисперсии, чаще всего готовый: продается уже в виде пасты в ведрах, размешивать ничего не нужно. Хорошо держится на сложных основаниях, эластична, выдерживает небольшие подвижки основания без трещин. Подходит и для интерьера, и для фасада. Паропроницаемость у нее ниже, чем у минеральных составов, поэтому на фасадах из газобетона или поризованного кирпича ее применяют с осторожностью. Зато в декоративных применениях акриловая штукатурка очень популярна: хорошо держит фактуру, допускает широкую палитру колеровки прямо в массе.
Силиконовая штукатурка считается одним из технически сильных вариантов для фасадов. Паропроницаема, водоотталкивает, устойчива к загрязнениям и ультрафиолету. Поверхность самоочищается за счет гидрофобных свойств: дождь смывает пыль, не оставляя характерных потеков и полос. Срок службы без перекраски на качественно подготовленном основании достигает 20-25 лет. Сдерживающий фактор один - цена. На объектах, где фасад должен сохранять вид без вмешательства долгие годы, эта разница в стоимости окупается.
Силикатная штукатурка делается на жидком калиевом стекле. Отличается очень высокой паропроницаемостью, хорошей адгезией к минеральным основаниям и устойчивостью к биологическому поражению: плесень и водоросли на ней практически не развиваются. Традиционно используется на памятниках архитектуры и в реставрации, где критична совместимость с историческими кладками. В жилом строительстве встречается реже, чем силиконовая или акриловая, но там, где нужна максимальная паропроницаемость и долговечность, это сильный вариант.
Выравнивающие штукатурки: стартовые и финишные
Выравнивающая штукатурка решает одну задачу - сделать поверхность достаточно ровной для дальнейшей отделки. Внутри этой категории принципиальное разделение идет по тому, на каком этапе работает состав.

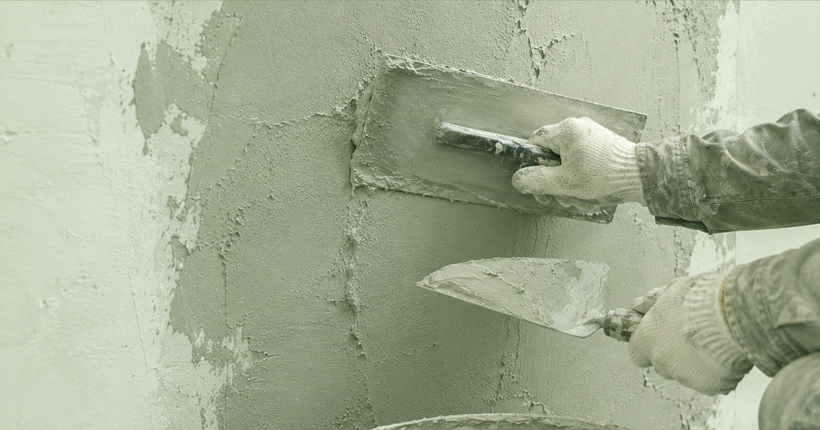

Стартовая (черновая) штукатурка предназначена для первичного выравнивания. Крупнозернистая, она наносится толстым слоем - от 5 до 30-50 мм за один проход - и закрывает серьезные перепады, выбоины, следы демонтажа. После стартового слоя поверхность ровная, но шершавая. Красить или клеить обои по ней нельзя, нужен финишный слой. Гипсовые стартовые смеси работают по кирпичу, газобетону, бетону и гипсокартону. Цементные покрывают те же основания плюс влажная среда.

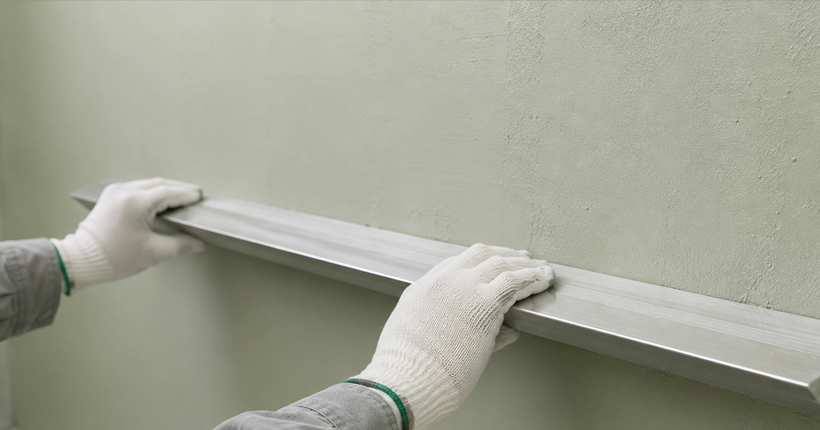

Нанесение стартовой штукатурки ведется по маякам - металлическим или пластиковым рейкам, выставленным строго вертикально по уровню. Маяки задают плоскость и контролируют толщину слоя. На больших площадях без маяков ровную стену не получить. Шаг между маяками берут на 20-30 см короче длины правила, которым тянут раствор: при правиле 2 м шаг маяков составляет 1,5-1,7 м. После высыхания стартового слоя маяки вытаскивают, а оставшиеся борозды заполняют тем же составом.
Финишная штукатурка - тонкий завершающий слой толщиной от 2 до 5 мм. Зерно намного мельче стартового, поэтому поверхность после затирки получается гладкой. Именно под финишный слой идут обои или краска. Наносить финишную большим слоем не имеет смысла: она для этого не предназначена и при значительной толщине дает усадочные трещины. Работает поверх стартового слоя или по относительно ровному основанию с небольшими отклонениями. Для нанесения финишной штукатурки используют широкий шпатель или полутерок - движениями крест-накрест для равномерного покрытия. Второй проход по просохшему первому убирает следы инструмента.
Некоторые гипсовые составы позиционируются как составы без финишной шпаклевки: они дают достаточно гладкую поверхность для обоев уже после затирки. Под краску при боковом освещении такой вариант подходит не всегда - финишная шпаклевка дает более чистый и однородный результат.
Декоративные штукатурки
Декоративная штукатурка не является этапом выравнивания. Это финальный слой, который сам по себе является отделкой. Ее не шпаклюют, не красят и не закрывают обоями. Фактура, цвет и рельеф - это и есть конечный результат.
Основу у декоративных штукатурок чаще всего составляют акриловая или силиконовая дисперсия. Они хорошо держат заданный рельеф, не размываются и допускают тонировку прямо в массе. Это практически важно: царапина не обнажит белое пятно, цвет присутствует по всей толщине слоя. Цементные декоративные составы тоже существуют, и для фасада они порой предпочтительнее по паропроницаемости.
Колеровку декоративных штукатурок выполняют на производстве по каталогу или на месте с использованием колеровочных паст. При работе с партиями важно колеровать весь объем за один раз: даже при одном и том же коде оттенок между партиями может незначительно отличаться, что будет заметно на стыках.
Наносят декоративную штукатурку на выровненное и загрунтованное основание. Выравнивание - обязательный предварительный этап, потому что неровности стены под декоративным слоем не спрячутся. Грунтовка здесь особенно важна: она выравнивает впитывание и обеспечивает равномерную адгезию, иначе фактура ложится пятнами с разным оттенком на разных участках.
Виды декоративной штукатурки по фактуре: "короед", "барашек", мозаичная, гладкие фактуры

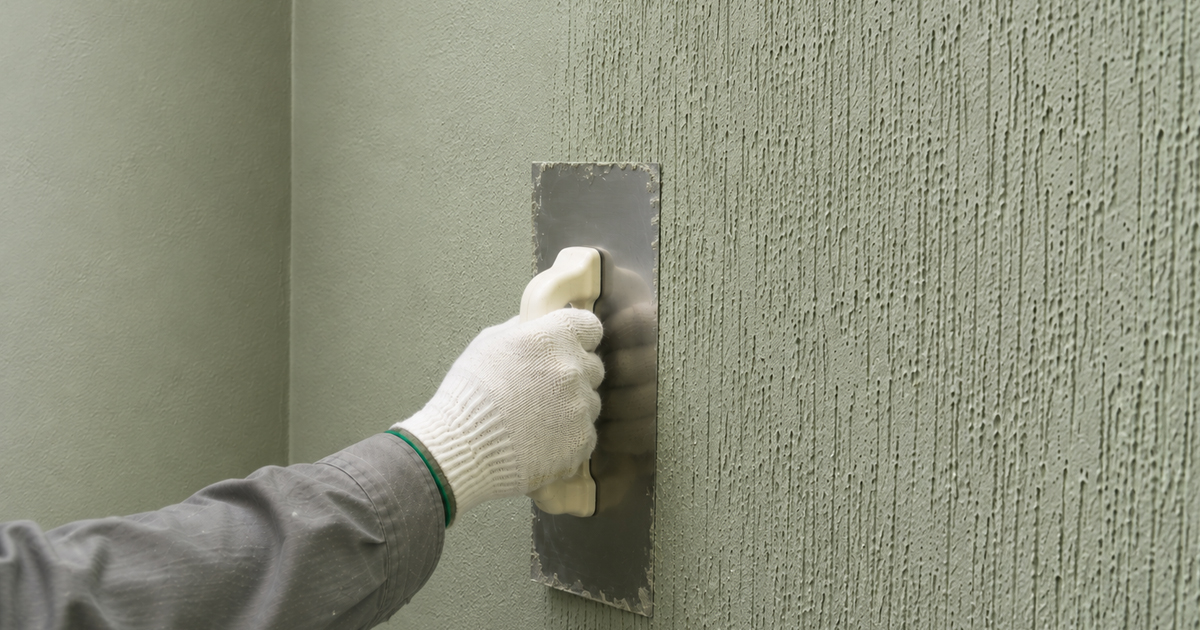

"Короед" - наверное, самая узнаваемая декоративная штукатурка. Рельеф образуется при затирке: наполнитель в виде твердых гранул процарапывает свежий слой, оставляя борозды. Направление затирки определяет рисунок - горизонтальные полосы, вертикальные или круговые. Размер зерна наполнителя указан в маркировке: 1,5 мм, 2 мм, 3 мм. Чем крупнее зерно, тем грубее борозды и рельефнее поверхность. Популярен на фасадах. В жилых интерьерах встречается реже: такая фактура собирает пыль в бороздах, что делает уборку менее удобной. В коммерческих пространствах и общественных зданиях ограничений по этому параметру меньше.
"Барашек" дает мелкозернистую шероховатую поверхность без четких борозд. Наполнитель равномерно распределен по слою, а затирка круговыми движениями создает характерную однородную текстуру. Смотрится мягче "короеда" и меньше задерживает загрязнения. Применяется как на фасадах, так и в интерьерах: в коридорах, гостиных, торговых помещениях. Зерно бывает разным, мелкий "барашек" 1-1,5 мм выглядит деликатнее, крупный 2-3 мм дает более выраженную фактуру.
Мозаичная штукатурка делается на основе акриловой или эпоксидной дисперсии с заполнителем из цветной мраморной или кварцевой крошки. Поверхность после нанесения и затирки напоминает мозаику или натуральный камень. Чаще всего ее используют на цоколях, колоннах, внешних откосах, лестничных площадках: там, где нужна одновременно декоративность и устойчивость к механическим воздействиям. Чистить такую поверхность проще, чем "короед", потому что она плотная и зерно не образует открытых борозд.

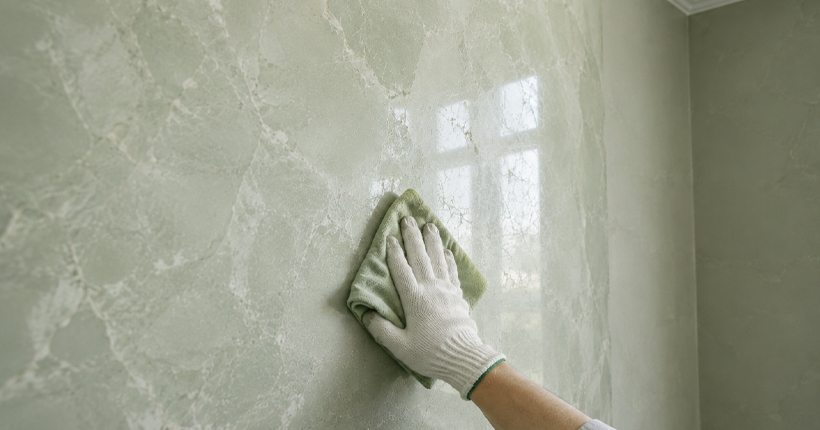

Гладкие фактуры объединяют венецианскую штукатурку и "мокрый шелк". Венецианская наносится в несколько тонких слоев на основе гашеной извести с мраморной пудрой и полируется до блеска. Результат имитирует натуральный камень с глубиной и характерным просвечиванием. Трудоемкость высокая, материал дорогой, но долговечность и визуальное качество оправдывают затраты в представительских интерьерах: офисах, холлах, ресторанах. "Мокрый шелк" дает переливающуюся полуглянцевую поверхность с перламутровым эффектом. Его наносят шпателем в два-три перекрещивающихся прохода, создавая неравномерный блик. Спрос на него в жилых интерьерах заметно вырос за последние годы, потому что он дает эффект роскоши при сравнительно умеренной стоимости материала.
| Вид | Основа | Сфера применения | Слой, мм | Влагостойкость | Особенности |
|---|---|---|---|---|---|
| Гипсовая | Гипс |
Сухие внутренние помещения |
5-50 |
Низкая |
Легко шлифуется, белая поверхность, быстрый старт работ |
| Цементная | Цемент |
Фасад, ванная, цоколь, неотапливаемые помещения |
5-30 |
Высокая |
Морозостойкая, прочная, долго набирает прочность |
| Цементно-известковая |
Цемент + известь |
Кухня, коридор, умеренно влажные зоны |
5-30 |
Средняя |
Пластичная, антибактериальная, хорошая адгезия |
| Акриловая |
Акриловая дисперсия |
Интерьер и фасад |
1,5-3 |
Средняя | Эластичная, широкая колеровка, низкая паропроницаемость |
| Силиконовая |
Силиконовая смола |
Фасад |
1,5-3 |
Высокая |
Паропроницаемая, самоочищается, долговечная |
| Силикатная |
Жидкое калиевое стекло |
Фасад, реставрация |
1,5-3 |
Высокая |
Максимальная паропроницаемость, устойчива к биопоражению |
|
"Короед" |
Акрил / цемент |
Фасад, коммерческий интерьер |
2-4 |
Зависит от основы |
Рельеф бороздами, зерно 1,5-3 мм |
|
"Барашек" |
Акрил / цемент |
Фасад, интерьер |
2-4 |
Зависит от основы |
Шероховатая равномерная фактура, круговая затирка |
|
Мозаичная |
Акрил / эпоксид |
Цоколь, откосы, лестницы |
2-5 |
Высокая |
Мраморная или кварцевая крошка, механически прочная |
| Венецианская |
Известь + мраморная пудра |
Представительские интерьеры |
1-3 | Средняя |
Полируется до блеска, имитирует натуральный камень |
