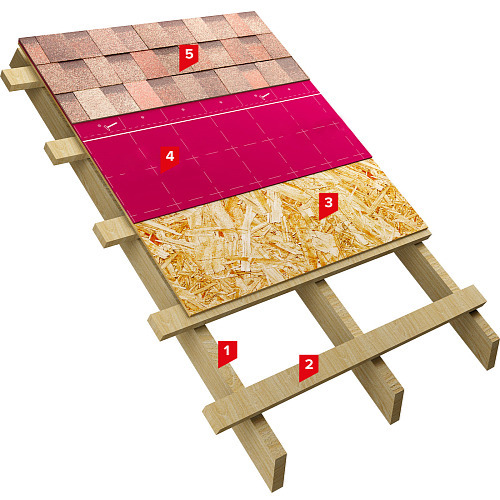

1. Деревянная стропильная система
2. Разреженная обрешетка
3. Деревянный настил OSB 3
4. Подкладочный ковер
5. Битумная черепица
Система скатная кровля Классик
Система скатная кровля Классик предназначена для обустройства холодного чердака в скатных крышах на деревянной стропильной системе. Она обеспечивает надежную защиту от влаги и погодных условий благодаря битумной черепице и многослойной конструкции.
Компоненты системы
Система включает в себя набор материалов, которые формируют прочную и долговечную кровлю для холодного чердака.
- Деревянная стропильная система: Несальная конструкция из балок, обеспечивающая прочность крыши.
- Разреженная обрешетка: Деревянные брусья толщиной 25-50 мм, расположенные с шагом 300-600 мм.
- Деревянный настил: ОСП-3 или фанера ФСФ с влажностью до 20%, толщиной 9-18 мм.
- Подкладочный ковер: Полимерная мембрана толщиной 1-2 мм для дополнительной гидроизоляции.
- Битумная черепица: Финишное покрытие, устойчивое к погодным условиям, со сроком службы до 30-50 лет.
Механизм работы системы
Система скатная кровля Классик базируется на классической конструкции холодного чердака, где основное внимание уделяется гидроизоляции и прочности. Деревянная стропильная система формирует каркас крыши, выдерживая нагрузку до 200 кг/м². Разреженная обрешетка обеспечивает вентиляцию и поддержание настила. Деревянный настил из ОСП-3 или фанеры ФСФ создает ровное основание для покрытия.
Подкладочный ковер защищает уязвимые места (стыки, примыкания) от проникновения влаги, выдерживая давление до 0,3 МПа. битумная черепица, закрепленная гвоздями, обеспечивает герметичность и устойчивость к ветровым нагрузкам до 150 км/ч, а также к температурам от -40°C до +80°C. Конструкция холодного чердака способствует естественной вентиляции, предотвращая накопление конденсата.
Преимущества системы
Система отличается простотой монтажа, надежностью и долговечностью для скатных крыш.
- Герметичность: Подкладочный ковер и черепица выдерживают давление до 0,3 МПа, защищая от протечки.
- Устойчивость к погодным условиям: Черепица выдерживает ветровые нагрузки до 150 км/ч.
- Вентиляция чердака: Разреженная обрешетка обеспечивает естественный воздухообмен.
- Прочность конструкции: Стропильная система выдерживает до 200 кг/м².
- Долговечность: Система служит до 50 лет при правильном монтаже.
Области использования
Система применяется для обустройства скатных крыш с холодным чердаком в разных типах зданий.
- Жилые дома: Коттеджи, частные дома и многоэтажки со скатными крышами.
- Административные здания: Офисы, школы и библиотеки с холодными чердаками.
- Сельскохозяйственные сооружения: Хранилища и фермы с деревянными стропильными системами.
- Реконструкция крыш: Обновление старых кровель с заменой покрытия.
Процесс монтажа
Монтаж системы выполняется в соответствии с ДСТУ-Н Б В.2.6-214:2016, со строгим соблюдением этапов.
- Подготовка стропильной системы: Очистка балок, обработка антисептиком, проверка геометрии.
- Монтаж разреженной обрешетки: Брусья толщиной 25-50 мм крепятся с шагом 300-600 мм.
- Укладка деревянного настила: ОСП-3 или фанера ФСФ толщиной 9-18 мм монтируется с зазором 2-3 мм.
- Укладка подкладочного ковра: Мембрана монтируется с нахлестом 100-150 мм, фиксируется гвоздями.
- Монтаж битумной черепицы: Черепица укладывается с нахлестом 50-100 мм, крепится гвоздями с расходом 80-100 г/м².
Технические характеристики
Система отвечает стандартам гидроизоляции и прочности для скатных крыш с холодным чердаком.
- Толщина настила: 9-18 мм.
- Водонепроницаемость ковра: Выдерживает давление до 0,3 МПа.
- Ветровая нагрузка черепицы: До 150 км/ч.
- Прочность стропильной системы: До 200 кг/м².
- Срок службы: До 50 лет.
- Температурный диапазон: от -40°C до +80°C.
Пример реализации
Система была использована для обустройства крыши коттеджа в Одессе. На деревянную стропильную систему установлена разреженная обрешетка из брусьев 30 мм, настил из ОСП-3 толщиной 12 мм, подкладочный ковер с нахлестом 100 мм и битумная черепица. Конструкция выдержала ветровую нагрузку 120 км/ч и обеспечила защиту от влаги.
| Номер | Наименование слоя | Номер техлиста | Единица измерения | Размер, упаковка | Расход на м² |
|---|---|---|---|---|---|
| 1 | Деревянная стропильная система | - | - | - | - |
| 2 | Разреженная обрешетка | - | - | - | - |
| 3 | Деревянный настил (ОСП-3; ФСФ) | - | - | - | - |
| 4 | Подкладочный ковер | - | - | - | - |
| 5 | Битумная черепица | - | - | - | По проекту |
