М'яка покрівля - це збірна назва для гнучких і рулонних покрівельних матеріалів, які укладають суцільним водонепроникним шаром, а не окремими жорсткими елементами. До неї відносять бітумну (гнучку) черепицю, рулонні наплавлювані матеріали, полімерні мембрани та мастичні безшовні покриття. Кожен вид працює у власному діапазоні ухилів: від абсолютно плоских дахів до скатних. У цьому матеріалі розібрано, чим види відрізняються, який підходить під який ухил, з яких шарів складається покрівельний пиріг і на що спиратися під час вибору, спираючись на чинні вимоги ДБН В.2.6-220:2017 «Покриття будівель і споруд».
Що таке м'яка покрівля і чим вона відрізняється
Визначення і принцип роботи
М'яка покрівля об'єднує матеріали, які укладають на суцільну або вирівняну основу і з'єднують у безперервний водонепроникний килим. На відміну від штучних елементів (металочерепиці, керамічної черепиці), що працюють за принципом перекриття окремих жорстких деталей, гнучкі та рулонні матеріали повторюють геометрію основи і дають мінімум стиків у зоні руху води. ДБН В.2.6-220:2017 розрізняє кілька самостійних типів такого покриття: рулонну бітумно-полімерну покрівлю (п. 3.24), мастичну бітумно-полімерну (п. 3.25), полімерну плівкову мембрану (п. 3.26), а гнучку черепицю відносить до плоскоелементних покриттів на суцільній основі.
М'яка покрівля проти жорсткої: коли яка
Норма поділяє покриття за ухилом: плоске покриття має похил схилів не більше 15°, скатне - понад 15° (пп. 3.2, 3.3). Жорсткі штучні покриття (керамічна та цементно-піщана черепиця) працюють лише на крутих скатах і мають найбільшу довговічність - 60-100 років за таблицею 4 ДБН. М'які матеріали покривають значно ширший діапазон ухилів: рулонні та мембранні системи укладають навіть на плоских і малоухилих дахах, де жорсткі елементи застосувати неможливо. Тому вибір між м'якою і жорсткою покрівлею первинно визначає не смак, а ухил і геометрія даху.
Для яких дахів підходить
М'яка покрівля закриває майже весь спектр форм. Рулонні та мембранні покриття призначені насамперед для плоских і малоухилих дахів, де потрібен суцільний водонепроникний килим без застійних зон. Бітумна черепиця, навпаки, розкриває переваги на скатних дахах складної геометрії - вальмових, напіввальмових, з єндовами та примиканнями, де штучна крупноформатна черепиця дає багато підрізки. Загальний асортимент гнучких і рулонних рішень представлено в каталозі покрівельних матеріалів.
Основні види м'якої покрівлі

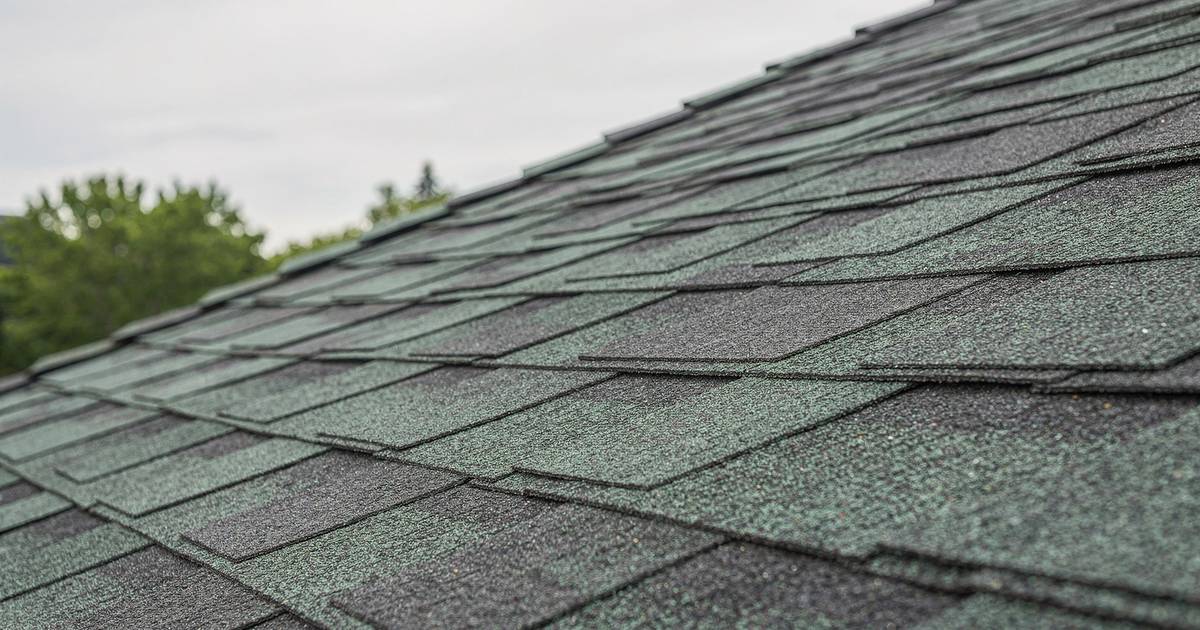

Бітумна (гнучка) черепиця
Гнучка черепиця - це окремі гонти на основі скловолокна, просоченого модифікованим бітумом, з мінеральною посипкою. Вона укладається внахлест на суцільну основу і з'єднується самоклейним шаром, утворюючи покриття, яке зовні нагадує штучну черепицю, але працює як суцільний килим. За таблицею 4 ДБН допустимий ухил для бітумної черепиці становить 25-100%, тобто від приблизно 14° і крутіше. Основою служить лише суцільний настил: дошки завтовшки не менше 30 мм, водостійка фанера 21-27 мм або водостійкі деревностружкові плити від 10 мм, поверх яких обов'язково укладають суцільний підкладковий гідроізоляційний килим (п. 7.6.2). Послідовність робіт детально розглянуто в матеріалі про технологію вкладання бітумної черепиці; готові рішення зібрано в категорії м'якої покрівлі з бітумної черепиці.
Рулонні наплавлювані матеріали
Рулонні бітумно-полімерні матеріали (сучасний аналог традиційного руберойду, так званий євроруберойд) укладають смугами і з'єднують у моноліт методом наплавлення пальником або на мастиці. Це базове рішення для плоских і малоухилих дахів. Кількість шарів килима ДБН прямо пов'язує з ухилом: за таблицею 5 армований бітумно-полімерний матеріал на ухилі менше 2,5% укладають у 2 шари, а на ухилі понад 25% достатньо 1 шару. Бітумні армовані матеріали без полімерної модифікації на крутих схилах узагалі не допускаються. Такі покриття слугують орієнтовно 10-20 років залежно від захисного шару. Сортамент рулонних рішень представлено в розділі рулонної м'якої покрівлі.
Полімерні мембрани
Полімерні мембрани - одношарові гнучкі покриття на основі полівінілхлориду (ПВХ), термопластичних поліолефінів (ТПО) або етилен-пропілен-дієнового каучуку (ЕПДМ). Їх укладають вільно і з'єднують полотнища зварюванням гарячим повітрям у суцільну водонепроникну поверхню. Вимоги до них задає європейський стандарт EN 13956 на полімерні та гумові гідроізоляційні листи. ДБН (п. 7.3) описує три способи влаштування: баластну, механічно закріплювану та приклеювану системи. Механічно закріплена або приклеєна мембрана працює без обмежень за ухилом (таблиця 3), що робить її універсальним рішенням і для плоских, і для скатних дахів. Це найдовговічніший вид м'якої покрівлі: 30-40 років. Для скатних і складних дахів застосовують ПВХ-мембрану для покрівлі, а для підпокрівельного захисту - супердифузійну мембрану.
Мастична (рідка, безшовна) покрівля
Мастична покрівля - це безшовне покриття, яке формують нанесенням рідких бітумно-полімерних або полімерних композицій, що тверднуть на поверхні. Її головна перевага - відсутність швів, тому вона зручна на дахах складної форми, з великою кількістю примикань, виходів вентиляції та комунікацій. ДБН (таблиця 3) визначає допустимий ухил для бітумно-полімерних мастик у межах 0-25%, а теплостійкість мастики добирають за ухилом покрівлі (таблиця 7): на ухилі менше 2,5% достатньо 50-55°C, а на ухилі понад 25% потрібно 85-100°C. Принципи нанесення і підготовки основи докладно описано в матеріалі про гідроізоляцію бітумною мастикою.
Скатна і плоска покрівля: який вид під який ухил
Плоскі та малоухилі дахи
На плоских дахах (похил до 15°) головне завдання - відвести зливові і талі води без застійних зон, тому шлях відведення води передбачають якомога коротшим (п. 5.1.2 ДБН). Тут працюють рулонні наплавлювані матеріали, полімерні мембрани і мастичні покриття. Чим менший ухил, тим суворіші вимоги до кількості шарів і теплостійкості: на майже плоских ділянках рулонний килим роблять багатошаровим, а мастику беруть з нижчою теплостійкістю.
Скатні дахи складної геометрії
На скатних дахах (похил понад 15°) з вальмами, єндовами та численними примиканнями оптимальною є бітумна черепиця: вона дає мінімум підрізки і акуратно обходить складні вузли. На крутих схилах рулонні матеріали потребують менше шарів, а мембрани закріплюють механічно, оскільки баластна система на ухилі неможлива.
Мінімальні ухили за ДБН В.2.6-220
Норма прямо пов'язує вид покриття з допустимим діапазоном ухилу. Нижче зведено орієнтири за таблицями 3 і 4 ДБН.
| Вид м'якої покрівлі | Допустимий ухил, % | Орієнтовно, градуси | Примітка |
|---|---|---|---|
| Рулонна бітумно-полімерна (наплавлювана) | від 0 (плоскі дахи) | від 0° | Кількість шарів килима зростає зі зменшенням ухилу (табл. 5) |
| Мастична бітумно-полімерна | 0-25 | 0-14° | Теплостійкість мастики добирають за ухилом (табл. 7) |
| Полімерна мембрана (механічна або приклеєна) | без обмеження | від плоских до скатних | Баластна (привантажувальна) система: 0-7,5% |
| Бітумна (гнучка) черепиця | 25-100 | від ~14° | Тільки на суцільній основі; нижче 25% не застосовують |
Покрівельний пиріг м'якої покрівлі
Основа під м'яку покрівлю
Основа задає геометрію всього покриття, тому вимоги до неї жорсткі. Для рулонних і мастикових килимів основою можуть бути залізобетонні плити, вирівнюючі стяжки завтовшки не менше 40 мм з розчину марки М100, монолітна теплоізоляція або суцільний настил з обрізних дощок шириною 100-150 мм і товщиною 25-32 мм, водостійкої фанери чи орієнтовано-стружкових плит від 12 мм; у стиках між листами лишають зазор 3-5 мм (п. 7.2.2). Під бітумну черепицю допускається тільки суцільний настил (п. 7.6.2). Міцність зчеплення нижнього шару килима з основою має бути не менше 0,05 МПа (п. 7.1.2).
Підкладковий і ендовий килим
Під бітумну черепицю поверх суцільної основи обов'язково укладають суцільний підкладковий гідроізоляційний килим - це другий рубіж захисту від води, який особливо критичний у єндовах і на карнизних звисах. У розжолобках ДБН вимагає суцільного настилу шириною не менше 600 мм з дощок від 30 мм (п. 7.6.2). Окрему увагу приділяють примиканням до стін і парапетів: тут передбачають похилі бортики під кутом не менше 45° з підняттям килима на висоту не менше 100 мм (п. 7.2.6). Готові рішення зібрано в категорії підкладкового килима під бітумну черепицю.
Пароізоляція і вентиляція підпокрівельного простору
В утеплених скатних (мансардних) дахах послідовність шарів суворо регламентована. ДБН (п. 6.3.1) приписує: покрівельний матеріал, повітряний прошарок не менше 50 мм при куті ската понад 20° (і не менше 80 мм при меншому куті), дифузійна плівка, утеплювач, паробар'єр з пропускною здатністю не більше 30 мг/м² на добу. Норма прямо забороняє міняти місцями плівки гідробар'єра і паробар'єра, укладати їх вертикальними рядами та застосовувати немодифіковану поліетиленову плівку; напуск полотнищ має бути не менше 100 мм, а краї скріплюють спеціальною клейкою стрічкою (скотч заборонено). Асортимент підпокрівельних мембран і плівок представлено в розділі підпокрівельних плівок.
Переваги і недоліки кожного виду
Порівняльна таблиця
Кожен вид м'якої покрівлі має власну сферу, де він раціональний, і обмеження, які варто врахувати заздалегідь.
| Вид | Сильні сторони | Обмеження | Типова сфера |
|---|---|---|---|
| Бітумна черепиця | Акуратний вигляд, мінімум підрізки на складних схилах, ремонтопридатність елементами | Потребує суцільної основи; не для плоских дахів (ухил від 25%) | Скатні дахи складної геометрії |
| Рулонні наплавлювані | Перевірене рішення для плоских дахів, відносно невисока складність укладання | Менша довговічність; вимагає контролю кількості шарів за ухилом | Плоскі та малоухилі дахи |
| Полімерні мембрани | Найбільша довговічність, працюють у всьому діапазоні ухилів, зварний безперервний шов | Потребують зварювального обладнання та кваліфікації монтажу | Плоскі дахи великої площі, складні контури |
| Мастична покрівля | Безшовність, зручна на вузлах і примиканнях | Чутлива до якості основи та температурного режиму нанесення | Дахи зі складною геометрією та багатьма виходами |
Звукоізоляція, корозійна стійкість, ремонтопридатність
На відміну від металевих покриттів, м'яка покрівля не резонує під дощем і градом, тому забезпечує тихіший підпокрівельний простір. Корозія для неї нерелевантна: бітумні та полімерні матеріали хімічно інертні до вологи. Ремонтопридатність відрізняється за видами: бітумну черепицю ремонтують заміною окремих гонтів, рулонні та мастичні покриття - локальним підсиленням або наплавленням латки, мембрани - зварюванням нового полотнища. ДБН нормує і хімічну стійкість матеріалів: вони мають витримувати середовище з кислотністю не менше pH 6 і лужністю не більше pH 8 (таблиця 2).
Втрати матеріалу та інші нюанси
На складних скатних дахах бітумна черепиця дає менше відходів, ніж крупноформатні жорсткі матеріали, бо дрібний гонт легше розкласти навколо єндов і примикань. На плоских дахах рулонні і мембранні матеріали укладають смугами з нахлестом, тому втрати визначаються здебільшого геометрією та якістю розкрою. Окремо враховують теплостійкість: для мастик і рулонних матеріалів вона має зростати з ухилом, бо на крутому темному схилі покриття нагрівається сильніше.
Терміни служби м'якої покрівлі
Орієнтовні терміни за видами
Довговічність м'якої покрівлі залежить від виду матеріалу, кількості шарів і захисту верхнього шару. Нижче наведено орієнтири за таблицями 3 і 4 ДБН.
| Вид покриття | Орієнтовний термін, років | Що враховано |
|---|---|---|
| Полімерна мембрана | 30-40 | Одношарове покриття зі зварним швом |
| Мастична бітумно-полімерна та полімерна | 15-25 | Залежить від типу мастики і захисного шару |
| Рулонна бітумно-полімерна (з захисним шаром) | 15-20 | Багатошаровий килим, бронюючий захист |
| Рулонна з гравійним або посипним захистом | 10-15 | Простіший захисний шар |
| Бітумна (гнучка) черепиця | 15-20 | На суцільній основі з підкладковим килимом |
Що впливає на довговічність
Реальний термін служби найсильніше залежить від якості основи і дотримання технології. Багатошаровість рулонного килима за ухилом, цілісність підкладкового килима під черепицею, коректний пиріг із вентиляцією в утеплених дахах і відповідність теплостійкості мастики ухилу - усе це закладено в нормі саме тому, що порушення цих умов скорочує строк служби. ДБН для довговічних рішень (понад 50 років служби несучої частини) вимагає матеріалів з полімерною модифікацією бітуму і мембран товщиною не менше 1,8 мм (п. 7.2.3).
Як вибрати м'яку покрівлю під свій проект
Фактори вибору
Вибір починається з ухилу та геометрії даху, бо саме вони відсікають невідповідні види (наприклад, бітумна черепиця непридатна для плоского даху, а баластна мембрана - для скатного). Далі враховують кліматичні навантаження: снігове і вітрове навантаження визначають за ДБН В.1.2-2, причому ухил скатів підбирають так, щоб мінімізувати накопичення снігу (п. 6.1.1). Третій фактор - очікувана довговічність і доступність обслуговування.
Сумісність із гідро- і шумоізоляцією
М'яка покрівля - частина єдиної системи разом з паро-, тепло- і гідроізоляцією. Важливо забезпечити фізико-хімічну сумісність усіх шарів і однакові строки їх експлуатації (п. 7.2.1). Окремо враховують несумісність: ДБН прямо забороняє прямий контакт ПВХ-мембрани з нафтопродуктами (зокрема бітумом) і з утеплювачами на основі пінополістиролу - у таких випадках потрібні розділяючі прокладки (п. 7.3.5).
Орієнтовні параметри матеріалу
Нижче зведено орієнтовні параметри шару за видами, корисні для попередньої оцінки обсягу робіт. Точні значення беруть з технічної карти конкретного матеріалу.
| Вид | Орієнтовна товщина / шари | Тип основи |
|---|---|---|
| Бітумна черепиця | Гонт + суцільний підкладковий килим | Суцільний настил (дошки від 30 мм, фанера 21-27 мм, ОСП від 10 мм) |
| Рулонна наплавлювана | 1-3 шари залежно від ухилу (табл. 5 ДБН) | Стяжка, залізобетон, монолітна теплоізоляція або суцільний настил |
| Полімерна мембрана | Одношарова, від 1,2 мм (для довгого строку - від 1,8 мм) | Теплоізоляція, стяжка, залізобетон |
| Мастична | Кілька проходів, армування за потреби | Підготовлена та заґрунтована суцільна основа |
Монтаж м'якої покрівлі: ключові помилки
Підготовка основи і праймер
Більшість дефектів закладається на етапі основи. Поверхню очищають від пилу, ремонтують тріщини і шви, забезпечують потрібний ухил до водостоків і ґрунтують. Для рулонних і мастикових систем поверхню бетону чи стяжки під наклейку килима обов'язково ґрунтують праймером (п. 7.2.7): під бітумні матеріали - розчином тугоплавкого бітуму, під полімерні - розведеними полімерними складами. Праймер вирівнює вбирну здатність основи і підвищує адгезію наступних шарів. Підібрати склад допоможе категорія бітумного праймера.
Температурний режим і нахлест
Наплавлювані рулонні матеріали укладають при плюсовій температурі, дотримуючись потрібного нахлесту полотнищ, щоб шов був суцільним. Мембрани зварюють гарячим повітрям з контролем якості шва. Помилки тут - недостатній прогрів, неправильний нахлест, зварювання за невідповідної температури - дають негерметичні шви, які протікають уже в перший сезон. Для мансардних дахів критичний напуск підпокрівельних плівок не менше 100 мм і скріплення країв спеціальною стрічкою.
Типові помилки, що скорочують термін служби
Найпоширеніші помилки: укладання бітумної черепиці без суцільного підкладкового килима, неправильна кількість шарів рулонного килима для даного ухилу, ігнорування вентиляційного зазору в утепленому пирозі, контакт ПВХ-мембрани з бітумом без розділяючого шару, відсутність похилих бортиків у примиканнях. Повну послідовність робіт із прикладами вузлів розглянуто в матеріалах про монтаж бітумної черепиці та нанесення бітумної мастики.
Часті питання
Чим м'яка покрівля краща за металочерепицю?
М'яка покрівля не резонує під дощем і градом, дає менше підрізки на складних схилах і покриває ширший діапазон ухилів, зокрема плоскі дахи, де металочерепицю застосувати неможливо. Метал, своєю чергою, легший і простіший у монтажі на простих двосхилих дахах. Вибір залежить від ухилу, геометрії та акустичних вимог.
Який вид підходить для плоского даху?
Для плоских і малоухилих дахів призначені рулонні наплавлювані матеріали, полімерні мембрани і мастичні покриття. Бітумна черепиця для плоского даху не підходить: за ДБН її допустимий ухил починається від 25%.
Чи можна стелити м'яку покрівлю взимку?
Наплавлювані рулонні матеріали потребують плюсової температури для якісного шва, тому взимку їх укладання ускладнене. Монтаж за низьких температур підвищує ризик негерметичних з'єднань, тому роботи планують на теплий період або забезпечують відповідні умови.
Скільки служить бітумна черепиця?
За орієнтирами ДБН (таблиця 4) бітумна черепиця служить близько 15-20 років за умови суцільної основи, суцільного підкладкового килима і коректного пирога з вентиляцією. Дотримання технології монтажу впливає на строк служби сильніше, ніж сам матеріал.
Чи потрібен суцільний настил під м'яку покрівлю?
Під бітумну черепицю - так, лише суцільний настил (дошки від 30 мм, водостійка фанера 21-27 мм або водостійкі деревностружкові плити від 10 мм). Рулонні та мембранні системи на плоских дахах укладають по стяжці, залізобетону або монолітній теплоізоляції; суцільний дощатий настил для них - лише один з можливих варіантів основи.
Що таке покрівельний пиріг?
Покрівельний пиріг - це послідовність шарів від несучої конструкції до зовнішнього покриття: основа, гідроізоляція, утеплювач, пароізоляція, вентиляційний зазор і власне покрівельний матеріал. Для утеплених скатних дахів склад і порядок шарів задає ДБН В.2.6-220, і порушення цього порядку (наприклад, переставлені місцями гідро- і пароізоляція) призводить до намокання утеплювача.
