1. Бетонна плита перекриття
2. Праймер
3. Пароізоляція самоклеюча ICOPAL Plaster Al/20
4. Утеплювач PIR Utherm ROOF LE
5. Утеплювач PIR Utherm ROOF LE Tapered ухилоутворюючий
6. Телескопічне кріплення
Система для неексплуатованої плоскої покрівлі по бетонній плиті перекриття. Пароізоляцію наклеюють без вогню, утеплення з PIR-плит UNILIN одночасно формує ухил, а ПВХ-мембрана кріпиться механічно крізь увесь пиріг.
PIR Плита UNILIN - Бетон Самоклей
Компоненти системи

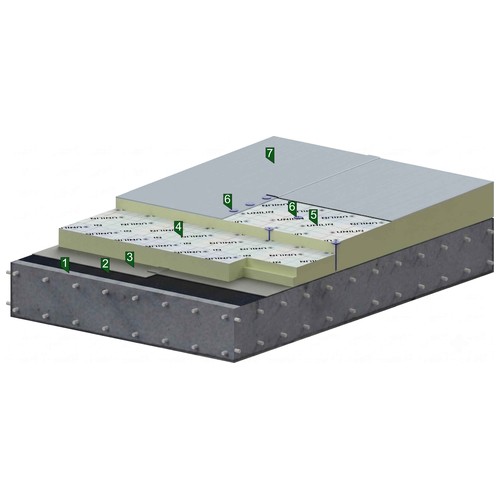

Кожен шар пирога виконує окрему функцію. Номери відповідають позиціям на схемі.
- 1. Бетонна плита перекриття: Несуча основа. Поверхня рівна, суха, без цементного молочка, гострих виступів і масляних плям.
- 2. Праймер: Бітумний праймер знепилює основу і забезпечує прилипання самоклеючої пароізоляції.
- 3. Пароізоляція самоклеюча ICOPAL Plaster Al/20: Самоклеюча бітумна пароізоляція зі склополотном і алюмінієвим шаром. Опір паропроникненню Sd близько 1750 м, клеїться без вогню.
- 4. Утеплювач PIR Utherm ROOF LE: PIR-плита UNILIN з газонепроникним багатошаровим облицюванням з обох боків. Теплопровідність λD 0,022 Вт/(м·К), міцність на стиск при 10 % деформації не менше 150 кПа.
- 5. Утеплювач PIR Utherm ROOF LE Tapered ухилоутворюючий: Клиноподібні PIR-плити формують ухил до воронок одразу в шарі утеплення. Ухил від 0,83 до 2,08 % (10-25 мм на 1,2 м), розкладка - за індивідуальним планом, плити марковані літерами.
- 6. Телескопічне кріплення: Пластикова телескопічна втулка з саморізом або анкером притискає утеплювач і мембрану до основи та не дає містка холоду. Кількість на 1 м² визначає розрахунок на вітрове навантаження.
- 7. ПВХ мембрана Monarplan FM: Армована поліестеровою сіткою ПВХ-мембрана ICOPAL для механічного кріплення. Товщина 1,2-2,0 мм, міцність на розрив не менше 900 Н/50 мм, шви зварюються гарячим повітрям.
Як працює система
Праймер знепилює бетон, і самоклеюча ICOPAL Plaster Al/20 зчіплюється з основою суцільно. Алюмінієвий шар дає Sd близько 1750 м, тому волога з приміщення не потрапляє в утеплювач. Плити Utherm ROOF LE з λD 0,022 Вт/(м·К) дають потрібний опір теплопередачі меншою товщиною, ніж мінвата або пінополістирол. Клиновидні плити Tapered ведуть воду до воронок, тому окрема стяжка з ухилом не потрібна. Телескопічні кріплення притискають мембрану Monarplan FM і утеплювач до плити, шви мембрани зварюються гарячим повітрям у суцільний водонепроникний килим.
Переваги системи
- Монтаж без відкритого вогню: самоклеюча пароізоляція і зварювання ПВХ гарячим повітрям.
- Тонкий пиріг: PIR з λD 0,022 Вт/(м·К) потребує меншої товщини утеплення.
- Ухил без стяжки: клиновидні плити Tapered замінюють мокрі процеси.
- Мала вага: покрівля не навантажує перекриття баластом.
Область застосування
- Житлові та громадські будинки з монолітним або збірним перекриттям.
- Реконструкція плоских покрівель із заміною утеплення.
- Об’єкти, де відкритий вогонь на даху заборонений або небажаний.
Процес виконання робіт
Роботи виконують у суху погоду за проєктом покрівлі та інструкціями виробників матеріалів.
- Підготовка основи: бетон очищують від пилу і сміття, раковини і виступи вирівнюють.
- Ґрунтування: наносять бітумний праймер, витримують до висихання.
- Пароізоляція: ICOPAL Plaster Al/20 наклеюють із нахлестами, заводять на парапети вище рівня утеплення.
- Утеплення: плити Utherm ROOF LE кладуть з розбіжкою швів, зверху - клиновидні Tapered за планом розкладки.
- Мембрана: Monarplan FM розкочують поверх утеплювача і кріплять телескопічними кріпленнями в зоні нахлесту.
- Зварювання швів: нахлести зварюють гарячим повітрям, шов перевіряють щупом.
- Примикання: виконують на парапетах, воронках і проходках.
Технічні параметри
Основні показники матеріалів системи за даними виробників.
- Теплопровідність утеплювача: λD 0,022 Вт/(м·К) (Utherm ROOF LE).
- Міцність утеплювача на стиск: не менше 150 кПа при 10 % деформації.
- Формат плит: 1200 × 600 мм, товщина 60-200 мм, кромка пряма або в чверть.
- Ухил з клиновидних плит: від 0,83 до 2,08 % (10-25 мм на 1,2 м).
- Пароізоляція ICOPAL Plaster Al/20: Sd близько 1750 м, рулон 1 × 20 м.
- ПВХ-мембрана Monarplan FM: товщина 1,2-2,0 мм, розрив не менше 900 Н/50 мм, гнучкість на холоді до -35 °C.
| Номер | Найменування шару | Характеристика | Одиниця виміру | Розмір, упаковка | Витрата на м² * |
|---|---|---|---|---|---|
| 1 | Бетонна плита перекриття | - | - | - | - |
| 2 | Праймер | Бітумний праймер | л | Відра / бочки | 0,20-0,40 л |
| 3 | Пароізоляція самоклеюча ICOPAL Plaster Al/20 | Бітумна самоклеюча, Sd ≈ 1750 м | м² | Рулон 1 × 20 м | ≈ 1,15 м² |
| 4 | Утеплювач PIR Utherm ROOF LE | PIR, λD 0,022 Вт/(м·К), ≥150 кПа | м² | Плити 1200 × 600 мм, 60-200 мм | ≈ 1,02 м² |
| 5 | Утеплювач PIR Utherm ROOF LE Tapered ухилоутворюючий | PIR з ухилом 0,83-2,08 % | м² | Комплект за планом розкладки | За планом ухилів |
| 6 | Телескопічне кріплення | Втулка + саморіз / анкер | шт. | - | За вітровим розрахунком |
| 7 | ПВХ мембрана Monarplan FM | ПВХ-П, армування поліестер, 1,2-2,0 мм | м² | Рулон шириною 2,12 м | ≈ 1,15 м² |
* Витрата орієнтовна, з урахуванням нахлестів і підрізки. Кількість кріплень, масу баласту, товщину утеплення і план ухилів визначає проєкт з урахуванням вітрового навантаження та теплотехнічного розрахунку.
