2. Праймер
3. Пароізоляція самоклеюча ICOPAL Plaster Al/20
4. Утеплювач PIR Utherm ROOF LE
5. Утеплювач PIR Utherm ROOF LE Tapered ухилоутворюючий
6. Телескопічне кріплення
Легка покрівля по сталевому профільованому листу для каркасних будівель. Самоклеюча пароізоляція наклеюється на верхні полиці профнастилу, жорсткі PIR-плити UNILIN перекривають гофри, а ПВХ-мембрана кріпиться механічно до металу.
PIR Плита UNILIN - Профнастил Самоклей

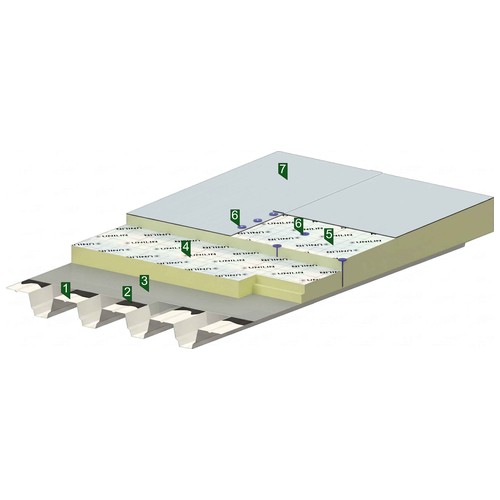

Компоненти системи
Кожен шар пирога виконує окрему функцію. Номери відповідають позиціям на схемі.
- 1. Профільований лист: Несучий профнастил покрівлі. Марку і товщину металу визначає розрахунок на навантаження та крок прогонів.
- 2. Праймер: Бітумний праймер знепилює основу і забезпечує прилипання самоклеючої пароізоляції.
- 3. Пароізоляція самоклеюча ICOPAL Plaster Al/20: Самоклеюча бітумна пароізоляція зі склополотном і алюмінієвим шаром. Опір паропроникненню Sd близько 1750 м, клеїться без вогню.
- 4. Утеплювач PIR Utherm ROOF LE: PIR-плита UNILIN з газонепроникним багатошаровим облицюванням з обох боків. Теплопровідність λD 0,022 Вт/(м·К), міцність на стиск при 10 % деформації не менше 150 кПа.
- 5. Утеплювач PIR Utherm ROOF LE Tapered ухилоутворюючий: Клиноподібні PIR-плити формують ухил до воронок одразу в шарі утеплення. Ухил від 0,83 до 2,08 % (10-25 мм на 1,2 м), розкладка - за індивідуальним планом, плити марковані літерами.
- 6. Телескопічне кріплення: Пластикова телескопічна втулка з саморізом або анкером притискає утеплювач і мембрану до основи та не дає містка холоду. Кількість на 1 м² визначає розрахунок на вітрове навантаження.
- 7. ПВХ мембрана Monarplan FM: Армована поліестеровою сіткою ПВХ-мембрана ICOPAL для механічного кріплення. Товщина 1,2-2,0 мм, міцність на розрив не менше 900 Н/50 мм, шви зварюються гарячим повітрям.
Як працює система
Праймер забезпечує зчеплення ICOPAL Plaster Al/20 з металом. Пароізоляція лежить на верхніх полицях профнастилу і не пропускає пару з приміщення до утеплювача. Плити Utherm ROOF LE з міцністю на стиск не менше 150 кПа перекривають гофри без прогинання, а клиновидні Tapered формують ухил. Телескопічні кріплення з саморізами по металу закріплюють увесь пиріг до профлиста, шви Monarplan FM зварюються гарячим повітрям.
Переваги системи
- Легка конструкція: мінімальне навантаження на каркас і прогони.
- Висока герметичність пароізоляції: бітумний самоклеючий шар з алюмінієм.
- Швидкий монтаж великих площ: суха технологія без стяжок.
- Жорстка основа під мембрану: PIR-плити перекривають гофри профнастилу.
Область застосування
- Склади, логістичні центри, виробничі цехи.
- Торгові центри і спортивні зали з металевим каркасом.
- Приміщення з підвищеною вологістю, де потрібна надійна пароізоляція.
Процес виконання робіт
Роботи виконують у суху погоду за проєктом покрівлі та інструкціями виробників матеріалів.
- Підготовка профнастилу: поверхню знежирюють і очищують від пилу.
- Ґрунтування: праймер наносять на верхні полиці профлиста.
- Пароізоляція: ICOPAL Plaster Al/20 наклеюють уздовж гофрів, стики розташовують на полицях.
- Утеплення: Utherm ROOF LE кладуть довгою стороною поперек гофрів, торцеві стики - на полицях, з розбіжкою швів.
- Ухил: клиновидні Tapered укладають за планом розкладки до воронок.
- Мембрана: Monarplan FM кріплять телескопічними кріпленнями з саморізом по металу, шви зварюють гарячим повітрям.
Технічні параметри
Основні показники матеріалів системи за даними виробників.
- Теплопровідність утеплювача: λD 0,022 Вт/(м·К) (Utherm ROOF LE).
- Міцність утеплювача на стиск: не менше 150 кПа при 10 % деформації.
- Формат плит: 1200 × 600 мм, товщина 60-200 мм, кромка пряма або в чверть.
- Ухил з клиновидних плит: від 0,83 до 2,08 % (10-25 мм на 1,2 м).
- Пароізоляція ICOPAL Plaster Al/20: Sd близько 1750 м, рулон 1 × 20 м.
- ПВХ-мембрана Monarplan FM: товщина 1,2-2,0 мм, розрив не менше 900 Н/50 мм, гнучкість на холоді до -35 °C.
| Номер | Найменування шару | Характеристика | Одиниця виміру | Розмір, упаковка | Витрата на м² * |
|---|---|---|---|---|---|
| 1 | Профільований лист | Несучий профнастил | м² | Лист за розміром прогону | За проєктом |
| 2 | Праймер | Бітумний праймер | л | Відра / бочки | 0,20-0,40 л |
| 3 | Пароізоляція самоклеюча ICOPAL Plaster Al/20 | Бітумна самоклеюча, Sd ≈ 1750 м | м² | Рулон 1 × 20 м | ≈ 1,15 м² |
| 4 | Утеплювач PIR Utherm ROOF LE | PIR, λD 0,022 Вт/(м·К), ≥150 кПа | м² | Плити 1200 × 600 мм, 60-200 мм | ≈ 1,02 м² |
| 5 | Утеплювач PIR Utherm ROOF LE Tapered ухилоутворюючий | PIR з ухилом 0,83-2,08 % | м² | Комплект за планом розкладки | За планом ухилів |
| 6 | Телескопічне кріплення | Втулка + саморіз / анкер | шт. | - | За вітровим розрахунком |
| 7 | ПВХ мембрана Monarplan FM | ПВХ-П, армування поліестер, 1,2-2,0 мм | м² | Рулон шириною 2,12 м | ≈ 1,15 м² |
* Витрата орієнтовна, з урахуванням нахлестів і підрізки. Кількість кріплень, масу баласту, товщину утеплення і план ухилів визначає проєкт з урахуванням вітрового навантаження та теплотехнічного розрахунку.
