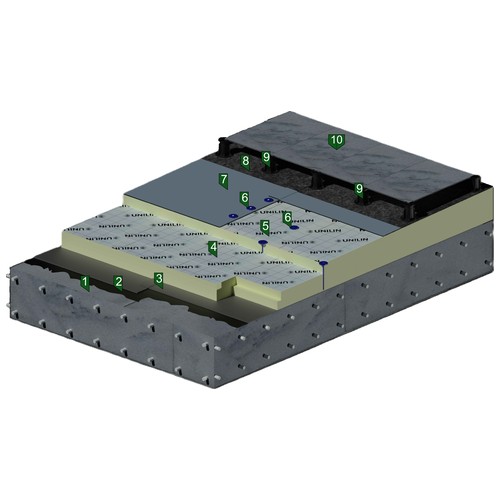

1. Бетонна плита перекриття
2. Праймер
3. Пароізоляція самоклеюча ICOPAL Plaster Al/20
4. Утеплювач PIR Utherm ROOF LE
5. Утеплювач PIR Utherm ROOF LE Tapered ухилоутворюючий
6. Телескопічне кріплення
9. Регульована опора Italprofili
10. Керамогранітна плитка
Експлуатована покрівля з ходовим покриттям із керамограніту на регульованих опорах. Під терасою - повноцінний утеплений пиріг з PIR-плит UNILIN і ПВХ-мембрани, а опори дозволяють зробити рівну підлогу над покрівлею з ухилом.
PIR Плита UNILIN - Тераса на опорах
Компоненти системи
Кожен шар пирога виконує окрему функцію. Номери відповідають позиціям на схемі.
- 1. Бетонна плита перекриття: Несуча основа. Поверхня рівна, суха, без цементного молочка, гострих виступів і масляних плям.
- 2. Праймер: Бітумний праймер знепилює основу і забезпечує прилипання самоклеючої пароізоляції.
- 3. Пароізоляція самоклеюча ICOPAL Plaster Al/20: Самоклеюча бітумна пароізоляція зі склополотном і алюмінієвим шаром. Опір паропроникненню Sd близько 1750 м, клеїться без вогню.
- 4. Утеплювач PIR Utherm ROOF LE: PIR-плита UNILIN з газонепроникним багатошаровим облицюванням з обох боків. Теплопровідність λD 0,022 Вт/(м·К), міцність на стиск при 10 % деформації не менше 150 кПа.
- 5. Утеплювач PIR Utherm ROOF LE Tapered ухилоутворюючий: Клиноподібні PIR-плити формують ухил до воронок одразу в шарі утеплення. Ухил від 0,83 до 2,08 % (10-25 мм на 1,2 м), розкладка - за індивідуальним планом, плити марковані літерами.
- 6. Телескопічне кріплення: Пластикова телескопічна втулка з саморізом або анкером притискає утеплювач і мембрану до основи та не дає містка холоду. Кількість на 1 м² визначає розрахунок на вітрове навантаження.
- 7. ПВХ мембрана Monarplan FM: Армована поліестеровою сіткою ПВХ-мембрана ICOPAL для механічного кріплення. Товщина 1,2-2,0 мм, міцність на розрив не менше 900 Н/50 мм, шви зварюються гарячим повітрям.
- 8. Геотекстиль Bravatex: Нетканий голкопробивний термофіксований геотекстиль щільністю 150-300 г/м². Розділяє шари і захищає мембрану від механічних пошкоджень.
- 9. Регульована опора Italprofili: Поліпропіленові опори з регулюванням висоти (від 20 мм і вище) і самовирівнювальною голівкою, яка компенсує ухил покрівлі. Плитка лежить горизонтально, вода стікає під нею.
- 10. Керамогранітна плитка: Фінішне ходове покриття тераси. Для укладання на опори використовують вуличний керамограніт підвищеної товщини, розрахований на точкове спирання.
Як працює система
Пароізоляція ICOPAL Plaster Al/20 і PIR-плити Utherm ROOF LE утворюють теплий контур, клиновидні Tapered ведуть воду до воронок. Мембрана Monarplan FM закріплена телескопічними кріпленнями і зварена в суцільний килим. Геотекстиль Bravatex захищає її від тиску п’ят опор. Регульовані опори Italprofili виставляють плитку в горизонт незалежно від ухилу покрівлі, а вода вільно стікає під настилом через шви до воронок. Будь-яку плиту можна зняти для огляду гідроізоляції.
Переваги системи
- Рівна підлога над ухилом: опори компенсують ухил і нерівності.
- Швидкий відвід води: вода йде під плиткою, калюж на терасі немає.
- Ремонтопридатність: плитку знімають без руйнування покриття.
- Прихована комунікація: під настилом можна прокласти кабелі й трубки.
Область застосування
- Тераси на дахах житлових будинків і котеджів.
- Покрівлі ресторанів, офісів і готелів з зонами відпочинку.
- Балкони і тераси над опалюваними приміщеннями.
Процес виконання робіт
Роботи виконують у суху погоду за проєктом покрівлі та інструкціями виробників матеріалів.
- Пароізоляція: праймер і ICOPAL Plaster Al/20 по бетонній плиті з заведенням на стіни.
- Утеплення: Utherm ROOF LE з розбіжкою швів і клиновидні Tapered за планом ухилів.
- Мембрана: Monarplan FM з телескопічним кріпленням, шви зварюють гарячим повітрям і перевіряють.
- Захисний шар: геотекстиль Bravatex по всій площі тераси.
- Опори: Italprofili розставляють по сітці плитки, висоту регулюють від найвищої точки покрівлі.
- Настил: керамограніт кладуть на опори з рівними швами для стоку води.
Технічні параметри
Основні показники матеріалів системи за даними виробників.
- Теплопровідність утеплювача: λD 0,022 Вт/(м·К) (Utherm ROOF LE).
- Міцність утеплювача на стиск: не менше 150 кПа при 10 % деформації.
- Формат плит: 1200 × 600 мм, товщина 60-200 мм, кромка пряма або в чверть.
- Ухил з клиновидних плит: від 0,83 до 2,08 % (10-25 мм на 1,2 м).
- Пароізоляція ICOPAL Plaster Al/20: Sd близько 1750 м, рулон 1 × 20 м.
- ПВХ-мембрана Monarplan FM: товщина 1,2-2,0 мм, розрив не менше 900 Н/50 мм, гнучкість на холоді до -35 °C.
- Опори Italprofili: поліпропілен, регулювання висоти від 20 мм, самовирівнювальна голівка.
| Номер | Найменування шару | Характеристика | Одиниця виміру | Розмір, упаковка | Витрата на м² * |
|---|---|---|---|---|---|
| 1 | Бетонна плита перекриття | - | - | - | - |
| 2 | Праймер | Бітумний праймер | л | Відра / бочки | 0,20-0,40 л |
| 3 | Пароізоляція самоклеюча ICOPAL Plaster Al/20 | Бітумна самоклеюча, Sd ≈ 1750 м | м² | Рулон 1 × 20 м | ≈ 1,15 м² |
| 4 | Утеплювач PIR Utherm ROOF LE | PIR, λD 0,022 Вт/(м·К), ≥150 кПа | м² | Плити 1200 × 600 мм, 60-200 мм | ≈ 1,02 м² |
| 5 | Утеплювач PIR Utherm ROOF LE Tapered ухилоутворюючий | PIR з ухилом 0,83-2,08 % | м² | Комплект за планом розкладки | За планом ухилів |
| 6 | Телескопічне кріплення | Втулка + саморіз / анкер | шт. | - | За вітровим розрахунком |
| 7 | ПВХ мембрана Monarplan FM | ПВХ-П, армування поліестер, 1,2-2,0 мм | м² | Рулон шириною 2,12 м | ≈ 1,15 м² |
| 8 | Геотекстиль Bravatex | Нетканий, 150-300 г/м² | м² | Рулон 2 × 50 м (100 м²) | ≈ 1,10 м² |
| 9 | Регульована опора Italprofili | Поліпропілен, регульована висота | шт. | - | ≈ 3-4 шт. (плитка 600 × 600 мм) |
| 10 | Керамогранітна плитка | Вуличний керамограніт | м² | - | ≈ 1,02 м² |
* Витрата орієнтовна, з урахуванням нахлестів і підрізки. Кількість кріплень, масу баласту, товщину утеплення і план ухилів визначає проєкт з урахуванням вітрового навантаження та теплотехнічного розрахунку.
