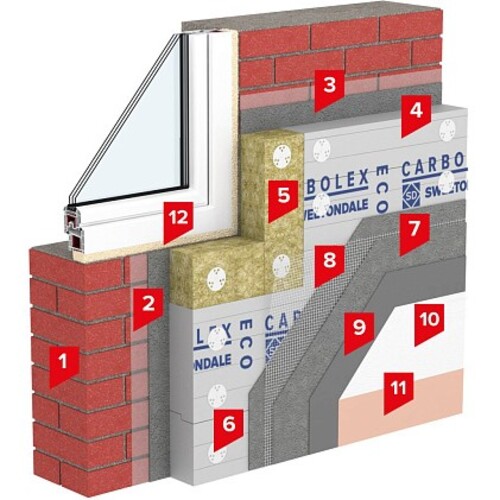

1. Зовнішня стіна
2. Грунтовка глибокого проникнення
3. Армуюча клейова суміш / клей піна для екструдованого пінополістиролу
4. Екструдований пінополістирол CARBOLEX ECO FAS
5. Плити мінераловатні THERMOWOOL FAS PROF 135
6. Тарілчастий фасадний дюбель
7. Штукатурно-клейова суміш для плит з екструдованого пінополістиролу
8. Лугостійка склотканинна сітка
10. Декоративна мінеральна штукатурка
11. Фарба фасадна
12. Піна монтажна
Система ізоляції фасаду SD Фасад Декор XPS
Компоненти системи
Система включає матеріали для теплоізоляції, міцності та оздоблення.
- Зовнішня стіна: Несуча або самонесуча, щільністю не нижче 600 кг/м³.
- Грунтовка глибокого проникнення: Зміцнює стіну, покращує адгезію.
- Армуюча клейова суміш або клей-піна: Для кріплення пінополістиролу.
- Екструдований пінополістирол CARBOLEX ECO FAS: Утеплювач із фрезерованою поверхнею.
- Плити мінераловатні THERMOWOOL FAS PROF 135: Негорючі протипожежні розсічки.
- Тарілчастий фасадний дюбель: Механічне кріплення плит.
- Штукатурно-клейова суміш: Для базового шару та кріплення.
- Лугостійка склотканинна сітка: Запобігає тріщинам.
- Кварцова грунтовка: Покращує адгезію штукатурки.
- Декоративна мінеральна штукатурка: Захищає та прикрашає фасад.
- Фасадна фарба: Додає захист і колір.
- Піна монтажна: Для герметизації стиків.
Принцип роботи системи
Система використовує екструдований пінополістирол CARBOLEX ECO FAS (0,028-0,032 Вт/(м·К), водопоглинання менше 0,2%) як утеплювач. Мінераловатні плити THERMOWOOL FAS PROF 135 (клас НГ) забезпечують пожежну безпеку. Базовий шар із сіткою захищає від пошкоджень, а штукатурка та фарба створюють естетичне покриття.
Переваги системи
Система поєднує економічність і ефективність.
- Економічність: Пінополістирол знижує вартість.
- Висока теплоізоляція: Зниження тепловтрат до 25%.
- Пожежна безпека: Мінераловата класу НГ.
- Декоративна гнучкість: Різні фактури та фарбування.
- Міцність покриття: Сітка запобігає тріщинам.
Сфера застосування
Система розроблена для малоповерхового будівництва.
- Приватні будинки: Для котеджів до 10 метрів.
- Малоповерхові житлові будівлі: Для таунхаусів.
- Комерційні об’єкти: Для офісів, кафе.
- Реконструкція фасадів: Для оновлення будівель.
Технологія виконання робіт
Монтаж виконується за інструкціями.
- Підготовка зовнішньої стіни: Очищення, виправлення дефектів.
- Нанесення грунтовки: Висихає за 4-6 годин.
- Кріплення теплоізоляційних плит: Клей (4-6 кг/м²) або піна, дюбелі (6-8 шт/м²).
- Встановлення мінераловатних розсічок: У зонах прорізів.
- Нанесення штукатурно-клейового шару: Товщина 3-5 мм, з сіткою.
- Нанесення кварцової грунтовки: Витрата 0,2-0,3 кг/м².
- Нанесення декоративної штукатурки: Товщина 1-3 мм.
- Фарбування фасаду: 1-2 шари, витрата 0,1-0,2 л/м².
- Герметизація стиків: Піна заповнює щілини.
Технічні характеристики
Система відповідає вимогам теплоізоляції.
- Товщина пінополістиролу: 50-150 мм.
- Теплопровідність CARBOLEX ECO FAS: 0,028-0,032 Вт/(м·К).
- Водопоглинання пінополістиролу: Менше 0,2%.
- Вогнестійкість мінераловати: Клас НГ.
- Ударна стійкість: До 10 Дж.
- Термін служби: Понад 40 років.
- Температурний діапазон: Від -50°C до +70°C.
Практичний приклад реалізації
Система застосована для будинку у Львові. Фасад утеплений CARBOLEX ECO FAS (100 мм) із розсічками THERMOWOOL FAS PROF 135, покритий штукатуркою «шуба» та акриловою фарбою. Зниження витрат на опалення на 20%, сучасний вигляд.
| Номер | Найменування шару | Номер техлиста | Одиниця виміру | Розмір, упаковка | Витрата на м² |
|---|---|---|---|---|---|
| 1 | Зовнішня стіна | - | - | - | - |
| 2 | Грунтовка глибокого проникнення | - | - | - | - |
| 3 | Штукатурно-клейова суміш для плит з екструдованого пінополістиролу | - | - | - | - |
| 4 | Екструдований пінополістирол CARBOLEX ECO FAS | ТУ У 22.2-32944149-012:2024 2.04 | м³ | Пачка (2-5 плит), плити розміром: 1180 х 580 х 30, 40, 50, 100 мм | 1,02 |
| 5 | Плити мінераловатні THERMOWOOL FAS PROF 135 | ТУ У В.2.7-23.9-35492904-006:2024 1.15 | м³ | Плити розміром 1200х600х50-160 мм, з кроком 10 мм | 1,03 |
| 6 | Тарілчастий фасадний дюбель | - | - | - | - |
| 7 | Штукатурно-клейова суміш для плит з екструдованого пінополістиролу | - | - | - | - |
| 8 | Лугостійка склотканинна сітка | - | - | - | - |
| 9 | Кварцова грунтовка | - | - | - | - |
| 10 | Декоративна мінеральна штукатурка | - | - | - | - |
| 11 | Фарба фасадна | - | - | - | - |
| 12 | Піна монтажна | - | - | - | - |
