2. Бітумно-полімерний матеріал, що наплавляється HYDROBASE ELAST ЕПП в два шари
3. Клей-піна
4. Екструдований пінополістирол CARBOLEX PROF
5. Профільована мембрана з геотекстилем
6. Дренажна система
7. Перехідний бортик (галтель) ц/п розчин
8. Захисна стяжка ц/п розчин
9. Набухаючий профіль
10. Грунт зворотньої засипки
11. Вимощення

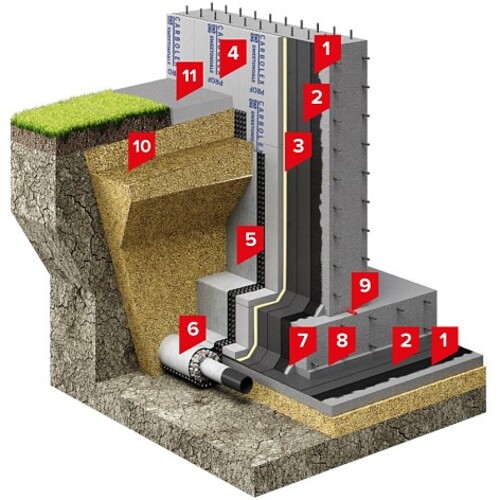

Система ізоляції підземних конструкцій SD Фундамент Дренаж Термо
Склад системи
Система включає ретельно підібрані компоненти, які забезпечують гідроізоляцію, теплоізоляцію, дренаж і захист від механічних впливів.
- Бітумно-полімерний праймер: Підготовчий шар, який наноситься на основу для забезпечення міцного зчеплення з гідроізоляційною мембраною.
- Бітумно-полімерна мембрана HYDROBASE ELAST ЕПП: Двошаровий рулонний матеріал, що наплавляється, створює надійний захист від проникнення вологи.
- Клей-піна: Використовується для кріплення теплоізоляційних плит, забезпечуючи їх надійну фіксацію без пошкодження гідроізоляції.
- Екструдований пінополістирол CARBOLEX PROF: Забезпечує теплоізоляцію, захищаючи фундамент від промерзання та знижуючи тепловтрати.
- Профільована мембрана з геотекстилем: Захищає гідроізоляцію від механічних пошкоджень і сприяє відведенню води.
- Дренажна система: Поєднує пристінний і кільцевий дренаж для ефективного відведення ґрунтових вод.
- Перехідний бортик (галтель) із цементно-піщаного розчину: Створює плавні переходи на стиках конструкцій.
- Захисна стяжка із цементно-піщаного розчину: Захищає гідроізоляційний шар від зовнішніх впливів.
- Набухаючий профіль: Герметизує шви, розширюючись при контакті з водою.
- Грунт зворотної засипки: Використовується для заповнення котловану.
- Вимощення: Відводить поверхневі води від фундаменту.
Принцип дії гідроізоляції та дренажу
Основу системи становить двошарова мембрана HYDROBASE ELAST ЕПП, яка наплавляється на основу, оброблену бітумно-полімерним праймером. Перший шар забезпечує міцне зчеплення, а другий посилює захист від гідростатичного тиску. Висока адгезія між шарами створює монолітне покриття.
Дренажна система включає профільовану мембрану з геотекстилем і кільцеву дренажну трубу, що знижують гідростатичний тиск. Екструдований пінополістирол CARBOLEX PROF забезпечує теплоізоляцію і захист від механічних пошкоджень.
Ключові переваги системи
Система поєднує гідроізоляцію, теплоізоляцію та дренаж, забезпечуючи комплексний захист споруд.
- Двошарова гідроізоляція: Подвійний бар’єр гарантує захист від вологи.
- Ефективна теплоізоляція: CARBOLEX PROF знижує тепловтрати.
- Дренажна система: Відводить воду, знижуючи ризик підтоплення.
- Простота монтажу: Наплавлення мембрани не потребує складного обладнання.
- Механічна стійкість: Профільована мембрана та стяжка захищають гідроізоляцію.
Сфера використання
Система застосовується для захисту підземних конструкцій із експлуатованими або житловими приміщеннями в умовах високого рівня ґрунтових вод.
- Житлові комплекси: Захищає фундаменти будинків із житловими цокольними поверхами.
- Комерційні будівлі: Використовується для офісів, торгових центрів.
- Промислові об’єкти: Застосовується для споруд із високими вимогами до ізоляції.
Технологія монтажу
Монтаж виконується відповідно до інструкції з укладання бітумно-полімерних матеріалів.
- Підготовка поверхні: Основа очищається, тріщини заповнюються розчином.
- Нанесення праймера: Праймер наноситься, висихає за 2-4 години.
- Укладання гідроізоляційної мембрани: Перший шар наплавляється, другий укладається зі зміщенням швів.
- Кріплення теплоізоляції: Плити CARBOLEX PROF фіксуються клей-піною.
- Встановлення профільованої мембрани: Мембрана з геотекстилем монтується для дренажу.
- Монтаж дренажної системи: Пристінний дренаж з’єднується з кільцевою дреною.
- Формування перехідного бортика: Галтель забезпечує герметизацію стиків.
- Нанесення захисної стяжки: Захищає гідроізоляцію.
- Встановлення набухаючих профілів: Профілі розміщуються у швах.
- Зворотна засипка: Котлован заповнюється ґрунтом.
- Улаштування вимощення: Відводить поверхневі води.
Технічні характеристики
Система відповідає високим стандартам якості.
- Товщина гідроізоляційної мембрани: 4-5 мм.
- Водонепроникність: Витримує тиск до 0,5 МПа.
- Теплопровідність CARBOLEX PROF: 0,028-0,034 Вт/(м·К).
- Пропускна здатність дренажу: До 5 л/с·м².
- Термін служби: Понад 50 років.
- Температурний діапазон: Від -40°C до +80°C.
Практичний приклад реалізації
Система була застосована під час будівництва торгового центру у Львові. Фундамент із підземним паркінгом, розташований у зоні з високим рівнем ґрунтових вод, був захищений мембраною HYDROBASE ELAST ЕПП, утеплений плитами CARBOLEX PROF і обладнаний дренажною системою. Дренаж ефективно відводив воду, а приміщення залишалися сухими та комфортними.
| Номер | Найменування шару | Номер техлиста | Одиниця виміру | Розмір, упаковка | Витрата на м² |
|---|---|---|---|---|---|
| 1 | Праймер бітумно-полімерний | 5.01 | л | Металеві відра 20 л | 0,20-0,40 л/м² (1 л праймера на 3,00 м² поверхні) |
| 2 | Бітумно-полімерний матеріал, що наплавляється HYDROBASE ELAST ЕПП в два шари | ТУ У 23.9-32944149-013:2024 3.01 | м² | Рулони, площа 10 м², 1 м х 10 м | 1,15*2=2,3 |
| 3 | Клей-піна | - | - | - | - |
| 4 | Екструдований пінополістирол CARBOLEX PROF | ТУ У 22.2-32944149-012:2024 2.01 | м³ | Плити розміром 1180х580х(40,50,60,100 мм) | 1,02 |
| 5 | Профільована мембрана з геотекстилем | - | - | - | - |
| 6 | Дренажна система | - | - | - | - |
| 7 | Перехідний бортик (галтель) ц/п розчин | - | - | - | - |
| 8 | Захисна стяжка ц/п розчин | - | - | - | - |
| 9 | Набухаючий профіль | - | - | - | - |
| 10 | Грунт зворотньої засипки | - | - | - | - |
| 11 | Вимощення | - | - | - | - |
