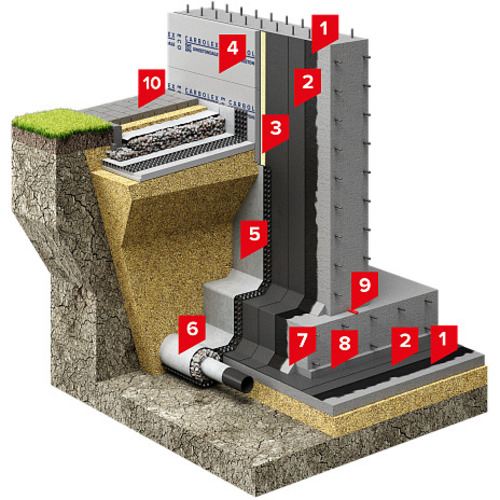

2. Бітумно-полімерний матеріал, що наплавляється HYDROBASE ELAST ЕПП в два шари
3. Клей-піна
4. Екструдований пінополістирол XPS CARBOLEX PROF
5. Профільована мембрана з геотекстилем
6. Дренажна система
7. Перехідний бортик (галтель) ц/п розчин
8. Захисна стяжка ц/п розчин
9. Набухаючий профіль
10. Утеплене вимощення
Система ізоляції підземних конструкцій SD Фундамент Дренаж
Компоненти системи
Система включає набір матеріалів, які забезпечують гідроізоляцію, захист від механічних пошкоджень, відведення води та теплоізоляцію.
- Бітумно-полімерний праймер: Наноситься на основу для забезпечення міцного зчеплення гідроізоляційної мембрани.
- Бітумно-полімерна мембрана HYDROBASE ELAST ЕПП: ДвошарPilgrim
- Подвійний гідроізоляційний бар’єр: Два шари мембрани забезпечують надійний захист від вологи.
- Ефективний дренаж: Пристінний і кільцевий дренаж відводять воду, знижуючи ризик підтоплення.
- Теплоізоляція: XPS CARBOLEX PROF захищає від промерзання, знижуючи тепловтрати.
- Простота монтажу: Наплавлення мембрани не потребує спеціалізованого обладнання.
- Механічна стійкість: Профільована мембрана та стяжка захищають гідроізоляцію.
Область застосування
Система SD Фундамент Дренаж призначена для захисту підземних конструкцій із неексплуатованими або технічними поверхами в умовах, де рівень ґрунтових вод перевищує рівень фундаментної плити.
- Технічні приміщення: Застосовується для захисту фундаментів складів, гаражів і технічних поверхів.
- Промислові споруди: Використовується для об’єктів із високими вимогами до гідроізоляції.
- Інфраструктурні об’єкти: Підходить для тунелів, підземних переходів.
Процес виконання робіт
Монтаж виконується відповідно до інструкції з укладання бітумно-полімерних матеріалів.
- Підготовка основи: Поверхня очищається, тріщини заповнюються розчином.
- Нанесення праймера: Праймер наноситься, висихає за 2-4 години.
- Укладання гідроізоляційної мембрани: Перший шар наплавляється, другий укладається зі зміщенням швів.
- Кріплення теплоізоляції: Плити XPS CARBOLEX PROF фіксуються клей-піною.
- Встановлення профільованої мембрани: Мембрана з геотекстилем монтується для дренажу.
- Монтаж дренажної системи: Пристінний дренаж з’єднується з кільцевою дреною.
- Формування перехідного бортика: Галтель герметизує стики.
- Нанесення захисної стяжки: Захищає гідроізоляцію.
- Встановлення набухаючих профілів: Профілі розміщуються у швах.
- Улаштування утепленого вимощення: Відводить поверхневі води і захищає від промерзання.
Технічні параметри
Система відповідає високим стандартам якості.
- Товщина гідроізоляційної мембрани: 4-5 мм.
- Водонепроникність: Витримує тиск до 0,5 МПа.
- Теплопровідність XPS: 0,028-0,034 Вт/(м·К).
- Пропускна здатність дренажу: До 5 л/с·м².
- Термін служби: Понад 50 років.
- Температурний діапазон: Від -40°C до +80°C.
Приклад реалізації
Система була застосована під час будівництва складського комплексу в Харкові. Фундамент, розташований у зоні з високим рівнем ґрунтових вод, був захищений мембраною HYDROBASE ELAST ЕПП, утеплений плитами XPS CARBOLEX PROF і обладнаний дренажною системою. Дренаж ефективно відводив воду, а технічні приміщення залишалися сухими.
| Номер | Найменування шару | Номер техлиста | Одиниця виміру | Розмір, упаковка | Витрата на м² |
|---|---|---|---|---|---|
| 1 | Праймер бітумно-полімерний SWEETONDALE | 5.01 | л | Металеві відра 20 л | 0,20-0,40 л/м² (1 л праймера на 3,00 м² поверхні) |
| 2 | Бітумно-полімерний матеріал, що наплавляється HYDROBASE ELAST ЕПП в два шари | ТУ У 23.9-32944149-013:2024 3.01 | м² | Рулони, площа 10 м², 1 м х 10 м | 1,15*2=2,3 |
| 3 | Клей-піна | - | - | - | - |
| 4 | Екструдований пінополістирол CARBOLEX PROF | ТУ У 22.2-32944149-012:2024 2.01 | м³ | Плити розміром 1180х580х(40,50,60,100 мм) | 1,02 |
| 5 | Профільована мембрана з геотекстилем | - | - | - | - |
| 6 | Дренажна система | - | - | - | - |
| 7 | Перехідний бортик (галтель) ц/п розчин | - | - | - | - |
| 8 | Захисна стяжка ц/п розчин | - | - | - | - |
| 9 | Набухаючий профіль | - | - | - | - |
| 10 | Утеплене вимощення | - | - | - | - |
