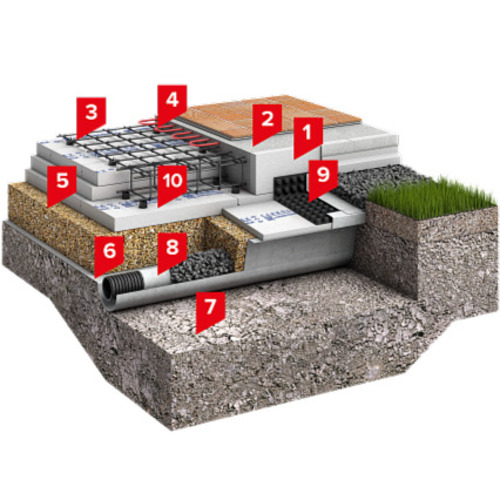

1. Екструдований пінополістирол XPS CARBOLEX SOLID
2. Бетонна конструкція фундаменту
3. Арматура
4. Система обігріву підлоги
5. Піщана подушка
7. Грунт основи
8. Дренажна система
9. Утеплене вимощення
10. Екструдований пінополістирол XPS CARBOLEX SOLID
Система ізоляції підземних конструкцій SD Фундамент УШП
Склад системи
Система включає комплекс матеріалів і конструктивних елементів, які забезпечують міцність, теплоізоляцію, дренаж і комфорт.
- Екструдований пінополістирол XPS CARBOLEX SOLID: Використовується для теплоізоляції, має високу міцність і низьке водопоглинання.
- Бетонна конструкція фундаменту: Монолітна плита, що забезпечує міцність і рівну поверхню.
- Арматура: Металевий каркас, який підвищує міцність бетонної плити.
- Система обігріву підлоги: Інтегрована мережа труб для теплої підлоги.
- Піщана подушка: Рівномірно розподіляє навантаження і стабілізує основу.
- Геотекстиль 300 г/м²: Запобігає змішуванню ґрунту з піщаною подушкою.
- Грунт основи: Підготовлена природна основа.
- Дренажна система: Відводить ґрунтові та атмосферні води.
- Утеплене вимощення: Захищає фундамент від промерзання.
- Екструдований пінополістирол XPS CARBOLEX SOLID (бокова ізоляція): Додатковий шар теплоізоляції по периметру.
Принцип роботи системи
Система базується на створенні монолітної бетонної плити, ізольованої XPS CARBOLEX SOLID. Матеріал забезпечує низьке водопоглинання (менше 0,2%) і високу міцність на стиск (до 700 кПа). Піщана подушка та геотекстиль стабілізують основу, а дренажна система відводить воду. Система теплої підлоги забезпечує комфорт, а утеплене вимощення захищає від промерзання.
Переваги системи
Система вирізняється енергоефективністю, міцністю та універсальністю.
- Висока енергоефективність: XPS CARBOLEX SOLID знижує витрати на опалення.
- Інтегрована тепла підлога: Забезпечує комфорт і готовність до оздоблення.
- Міцність конструкції: Витримує навантаження до 50 т/м².
- Ефективний дренаж: Знижує ризик підтоплення.
- Універсальність: Підходить для різних типів ґрунтів.
Сфера застосування
Система рекомендована для будівель без підвалу на різних типах ґрунтів.
- Каркасні будинки: Ідеальна для легких конструкцій.
- Будинки з газобетону: Забезпечує міцну основу.
- Будинки з бруса: Підходить для дерев’яних будівель.
- Енергоефективні об’єкти: Використовується в проєктах із високими вимогами до теплоізоляції.
Технологія виконання робіт
Монтаж виконується за технологією «Утеплена шведська плита».
- Підготовка ґрунтової основи: Поверхня вирівнюється та ущільнюється.
- Укладання геотекстилю: Геотекстиль 300 г/м² розстилається.
- Створення піщаної подушки: Пісок укладається шарами 20-30 см.
- Монтаж дренажної системи: Дренажні труби встановлюються по периметру.
- Укладання теплоізоляції: Плити XPS CARBOLEX SOLID укладаються товщиною 100-200 мм.
- Встановлення бокової ізоляції: XPS монтується по периметру.
- Монтаж арматури: Каркас із прутів 10-12 мм укладається сіткою.
- Прокладання системи теплої підлоги: Труби розміщуються за проєктом.
- Заливка бетону: Бетон М300 - М400 заливається товщиною 100-150 мм.
- Улаштування утепленого вимощення: Утеплювач і бетонне покриття встановлюються.
Технічні характеристики
Система відповідає вимогам до міцності та теплоізоляції.
- Товщина теплоізоляції: 100-200 мм.
- Міцність на стиск XPS: До 700 кПа.
- Водопоглинання XPS: Менше 0,2%.
- Теплопровідність XPS: 0,028-0,034 Вт/(м·К).
- Несуча здатність плити: До 50 т/м².
- Термін служби: Понад 70 років.
- Температурний діапазон: Від -50°C до +75°C.
Практичний приклад застосування
Система була реалізована під час будівництва каркасного будинку в Київській області. На глинистому ґрунті створена утеплена плита з XPS CARBOLEX SOLID товщиною 150 мм, із теплою підлогою та дренажною системою. Фундамент забезпечив рівну поверхню для паркетної дошки, а будинок зберігав тепло, знижуючи витрати на опалення.
| Номер | Найменування шару | Номер техлиста | Одиниця виміру | Розмір, упаковка | Витрата на м² |
|---|---|---|---|---|---|
| 1 | Екструдований пінополістирол CARBOLEX ECO УШП або CARBOLEX SOLID | ТУ У 22.2-32944149-012:2024 2.05 | м³ | Упаковка - пачка, ширина - 580 мм, довжина - 2360 мм | За проектом |
| 2 | Бетонна конструкція фундаменту | - | - | - | - |
| 3 | Арматура | - | - | - | - |
| 4 | Система обігріву підлоги | - | - | - | - |
| 5 | Піщана подушка | - | - | - | - |
| 6 | Геотекстиль 300 г/м² | - | м² | Рулони площею 120 м², розмір 2,4 м х 50 м | 1,1 |
| 7 | Грунт основи | - | - | - | - |
| 8 | Дренажна система | - | - | - | - |
| 9 | Утеплене вимощення | - | - | - | - |
| 10 | Екструдований пінополістирол CARBOLEX ECO УШП або CARBOLEX SOLID | ТУ У 22.2-32944149-012:2024 2.05 | м³ | Упаковка - пачка, ширина - 580 мм, довжина - 1180 мм | За проектом |
