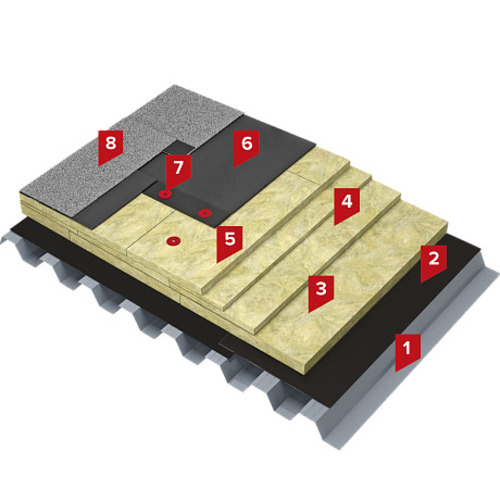

1. Сталевий оцинкований профільований лист
2. Пароізоляція HYDROBASE ULTRA П
3. Плити мінераловатні THERMOWOOL ROOF N EXTRA 100
4. Похилоутворюючий шар з мінераловатного утеплювача
THERMOWOOL ROOF N OPTIMA 110 SLOPE 1,7%
THERMOWOOL ROOF N OPTIMA 110 SLOPE 4,2%
5. Плити мінераловатні THERMOWOOL ROOF V EXTRA 170
6. Бітумно-полімерний матеріал механічного кріплення HYDROBASE FIX ЕПМ
7. Телескопічне кріплення
8. Бітумно-полімерний матеріал, що наплавляється HYDROBASE ELAST ЕКП
Система ізоляції покрівлі SD Покрівля Фікс
Компоненти системи
Система включає матеріали для пароізоляції, теплоізоляції та гідроізоляції.
- Сталевий оцинкований профільований лист: Несуча основа.
- Пароізоляція HYDROBASE ULTRA П: Захист від пари.
- Плити мінераловатні THERMOWOOL ROOF N EXTRA 100: Нижній утеплювач.
- Похилоутворюючий шар із мінераловатного утеплювача: THERMOWOOL ROOF N OPTIMA 110, нахили 1,7% і 4,2%.
- Плити мінераловатні THERMOWOOL ROOF V EXTRA 170: Верхній жорсткий утеплювач.
- Бітумно-полімерний матеріал HYDROBASE FIX ЕПМ: Механічно кріпиться.
- Телескопічне кріплення: Фіксація нижнього шару.
- Бітумно-полімерний матеріал HYDROBASE ELAST ЕКП: Наплавлюваний верхній шар.
Механізм роботи покрівельної системи
HYDROBASE ULTRA П захищає від пари. THERMOWOOL ROOF N EXTRA 100 (0,038 Вт/(м·К)) забезпечує теплоізоляцію, THERMOWOOL ROOF V EXTRA 170 (70 кПа) розподіляє навантаження. Похилоутворюючий шар (1,7%, 4,2%) відводить воду. Покрівельний килим (4-5 мм) із HYDROBASE FIX ЕПМ (механіка) і HYDROBASE ELAST ЕКП (наплавлення) гарантує герметичність.
Переваги системи
Система вирізняється швидкістю та міцністю.
- Швидкий монтаж: Прискорення на 20%.
- Енергоефективність: Зниження тепловтрат до 30%.
- Висока гідроізоляція: Тиск до 0,5 МПа.
- Механічна міцність: Стійкість до навантажень.
- Пожежна безпека: Клас НГ.
Сфера застосування
Система для швидкого зведення покрівель.
- Промислові споруди: Склади, ангари.
- Комерційні об’єкти: Торгівельні центри.
- Сільськогосподарські будівлі: Ферми, сховища.
- Реконструкція: Оновлення покрівель.
Технологія виконання робіт
Монтаж за інструкцією.
- Підготовка профільованого листа: Очищення від іржі.
- Укладання пароізоляції: HYDROBASE ULTRA П, нахлест 100-150 мм.
- Монтаж нижнього утеплювача: THERMOWOOL ROOF N EXTRA 100 (100 мм).
- Формування похилоутворюючого шару: THERMOWOOL ROOF N OPTIMA 110 (1,7%, 4,2%).
- Укладання верхнього утеплювача: THERMOWOOL ROOF V EXTRA 170 (170 мм).
- Механічне кріплення: HYDROBASE FIX ЕПМ, 4-6 шт/м².
- Наплавлення верхнього шару: HYDROBASE ELAST ЕКП, нахлест 80-100 мм.
Технічні характеристики
Система відповідає стандартам ізоляції.
- Товщина утеплення: 270-370 мм.
- Теплопровідність утеплювача: 0,038 Вт/(м·К) (нижній), 0,040 Вт/(м·К) (верхній).
- Водонепроникність: Тиск до 0,5 МПа.
- Вогнестійкість: Клас НГ.
- Міцність на стиск: До 70 кПа.
- Термін служби: 50 років.
- Температурний діапазон: Від -50°C до +80°C.
Практичний приклад реалізації
Система застосована для складу в Одесі. Пароізоляція HYDROBASE ULTRA П, утеплювач THERMOWOOL (100 мм + 170 мм), нахили 1,7%. Покрівельний килим із HYDROBASE FIX ЕПМ і ELAST ЕКП. Монтаж швидший на 15%, тепловтрати знижено на 25%.
| Номер | Найменування шару | Номер техлиста | Одиниця виміру | Розмір, упаковка | Витрата на м² |
|---|---|---|---|---|---|
| 1 | Сталевий оцинкований профільований лист | - | - | - | - |
| 2 | Пароізоляція HYDROBASE ULTRA П | ТУ У 23.9-32944149-013:2024 3.11 | м² | Рулони, ширина 1 м х 15 м | 1,15 |
| 3 | Плити мінераловатні THERMOWOOL ROOF N EXTRA 100 | ТУ У В.2.7-23.9-35492904-006:2024 1.18 | м³ | Плити розміром 1200х600х50-200 мм, з кроком 10 мм | 1,03 |
| 4 | Похилоутворюючий шар з мінераловатного утеплювача THERMOWOOL ROOF N OPTIMA 110 SLOPE 1,7% / THERMOWOOL ROOF N OPTIMA 110 SLOPE 4,2% | ТУ У В.2.7-23.9-35492904-006:2024 1.30 / 1.31 | м³ | Плити розміром 1200х600х30-120 мм | Згідно з розрахунком |
| 5 | Плити мінераловатні THERMOWOOL ROOF V EXTRA 170 | ТУ У В.2.7-23.9-35492904-006:2024 1.23 | м³ | Плити розміром 1200х600х30-110 мм | 1,03 |
| 6 | Бітумно-полімерний матеріал механічного кріплення HYDROBASE FIX ЕПМ | ТУ У 23.9-32944149-013:2024 3.06 | м² | Рулони, площа 10 м², 1 м х 10 м | 1,15 |
| 7 | Телескопічне кріплення | - | - | - | Згідно з розрахунком |
| 8 | Бітумно-полімерний матеріал, що наплавляється HYDROBASE ELAST ЕКП | ТУ У 23.9-32944149-013:2024 3.01 | м² | Рулони, площа 10 м², 1 м х 10 м | 1,15 |
* - альтернативні матеріали: THERMOWOOL ROOF N OPTIMA 110, THERMOWOOL ROOF N PROF 120
** - альтернативні матеріали: THERMOWOOL ROOF V OPTIMA 180, THERMOWOOL ROOF V PROF 190
*** - альтернативні матеріали: HYDROBASE DECOR ЕКП
