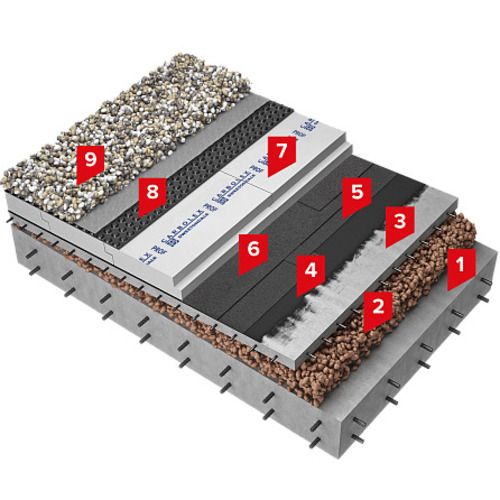

1. Залізобетонна основа
2. Похилоутворюючий шар з керамзитового гравію
3. Армована цементно-піщана стяжка
5. Бітумно-полімерний матеріал, що наплавляється HYDROBASE ELAST ЕПП
6. Бітумно-полімерний матеріал, що наплавляється HYDROBASE ELAST ЕПП
7. Екструдований пінополістирол CARBOLEX PROF
8. Дренажна шиповидна мембрана з геотикстилем
9. Баласт
Система ізоляції покрівлі SD Покрівля Інверс Баласт
Компоненти системи
Система включає матеріали для гідроізоляції, теплоізоляції та баластного покриття.
- Залізобетонна основа: Несуча конструкція.
- Похилоутворюючий шар із керамзитового гравію: Формує ухил.
- Армована цементно-піщана стяжка: Міцна основа.
- Бітумно-полімерний праймер: Покращує адгезію.
- Бітумно-полімерний матеріал HYDROBASE ELAST ЕПП (перший шар): Гідроізоляція.
- Бітумно-полімерний матеріал HYDROBASE ELAST ЕПП (другий шар): Посилена гідроізоляція.
- Екструдований пінополістирол CARBOLEX PROF: Утеплювач із низьким водопоглинанням.
- Дренажна мембрана з геотекстилем: Відводить воду.
- Баласт: Галька або щебінь 20-40 мм.
Принцип роботи інверсійної покрівлі
Двошаровий килим HYDROBASE ELAST ЕПП (4-5 мм, тиск до 0,5 МПа) із праймером забезпечує гідроізоляцію. Керамзит формує ухил (1,5-4%). Стяжка (40-60 мм) додає міцність. CARBOLEX PROF (0,028-0,032 Вт/(м·К), водопоглинання менше 0,2%) ізолює тепло. Дренаж відводить воду. Баласт фіксує пиріг.
Переваги системи
Система вирізняється надійністю та адаптивністю.
- Стійкість до низьких температур: Ефективна до -50°C.
- Енергоефективність: Зниження тепловтрат до 30%.
- Надійна гідроізоляція: Тиск до 0,5 МПа.
- Ефективний водовідвід: Дренажна мембрана.
- Довговічність: Термін служби 50 років.
Сфера застосування
Система для баластних неексплуатованих покрівель.
- Житлові будівлі: Багатоповерхівки.
- Громадські споруди: Торгівельні центри, офіси.
- Промислові об’єкти: Склади, логістичні центри.
- Реконструкція дахів: Оновлення ізоляції.
Технологія виконання робіт
Монтаж за інструкцією.
- Підготовка основи: Очищення, заповнення тріщин.
- Формування похилоутворюючого шару: Керамзит, ухил 1,5-4%.
- Нанесення стяжки: Товщина 40-60 мм.
- Нанесення праймера: Витрата 0,2-0,3 кг/м², висихання 4-6 годин.
- Наплавлення першого шару: HYDROBASE ELAST ЕПП, нахлест 80-100 мм.
- Наплавлення другого шару: HYDROBASE ELAST ЕПП, нахлест 80-100 мм.
- Укладання утеплювача: CARBOLEX PROF (50-100 мм).
- Монтаж дренажної мембрани: Нахлест 100 мм.
- Нанесення баласту: Галька 20-40 мм, шар 50-80 мм.
Технічні характеристики
Система відповідає стандартам ізоляції.
- Товщина утеплення: 50-100 мм.
- Теплопровідність утеплювача: 0,028-0,032 Вт/(м·К).
- Водонепроникність: Тиск до 0,5 МПа.
- Водопоглинання XPS: Менше 0,2%.
- Міцність стяжки: До 100 кПа.
- Термін служби: 50 років.
- Температурний діапазон: Від -50°C до +80°C.
Практичний приклад реалізації
Система застосована для офісу в Харкові. Керамзит із ухилом 2%, стяжка (50 мм), килим HYDROBASE ELAST ЕПП, утеплювач CARBOLEX PROF (80 мм), дренаж, баласт (20-40 мм). Зниження тепловтрат на 25%, надійність у холоді.
| Номер | Найменування шару | Номер техлиста | Одиниця виміру | Розмір, упаковка | Витрата на м² |
|---|---|---|---|---|---|
| 1 | Залізобетонна основа | - | - | - | - |
| 2 | Похилоутворюючий шар з керамзитового гравію | - | - | - | - |
| 3 | Армована цементно-піщана стяжка товщиною не менше 50 мм | - | - | - | - |
| 4 | Праймер бітумно-полімерний SWEETONDALE | 5.01 | л | Металеві відра 20 л | 0,20-0,40 л/м² (1 л праймера на 3,00 м² поверхні) |
| 5 | Бітумно-полімерний матеріал, що наплавляється HYDROBASE ELAST ЕПП | ТУ У 23.9-32944149-013:2024 3.01 | м² | Рулони, площа 10 м², 1 м х 10 м | 1,15 |
| 6 | Бітумно-полімерний матеріал, що наплавляється HYDROBASE ELAST ЕПП | ТУ У 23.9-32944149-013:2024 3.01 | м² | Рулони, площа 10 м², 1 м х 10 м | 1,15 |
| 7 | Екструдований пінополістирол CARBOLEX PROF | ТУ У 22.2-32944149-012:2024 2.01 | м³ | Плити розміром 1180х580х(40,50,60,100 мм) | 1,02 |
| 8 | Дренажна мембрана з геотекстилем | - | - | - | - |
| 9 | Баласт (галька або гранітний щебінь, фракцією 20-40 мм) | - | - | - | - |
