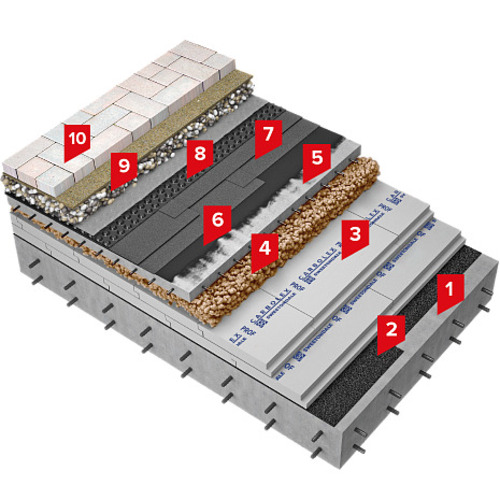

1. Залізобетонна основа
2. Пароізоляція HYDROBASE ULTRA П
3. Екструдований пінополістирол CARBOLEX PROF
4. Похилоутворюючий шар з керамзитового гравію
5. Армована цементно-піщана стяжка
7. Бітумно-полімерний матеріал, що наплавляється HYDROBASE ELAST ЕПП в два шари
8. Дренажна шиповидна мембрана з геотекстилем
9. Вирівнюючий шар
10. Тротуарна плитка
Система SD Покрівля Стандарт Тротуар
Система SD Покрівля Стандарт Тротуар - це надійне рішення для облаштування експлуатованої покрівлі на залізобетонній основі, розраховане на пішохідні навантаження. Вона забезпечує ефективну гідроізоляцію, теплоізоляцію та естетичний вигляд, створюючи комфортні зони для відпочинку на дахах із використанням тротуарної плитки.
Компоненти системи
Система включає набір матеріалів, які забезпечують захист від вологи, теплоізоляцію, водовідведення та міцне фінішне покриття.
- Залізобетонна основа: Міцна несуча конструкція, що витримує пішохідні навантаження та забезпечує стабільність.
- Пароізоляція HYDROBASE ULTRA П: Запобігає проникненню пари зсередини, стійка до механічних пошкоджень.
- Екструдований пінополістирол CARBOLEX PROF: Теплоізоляційний матеріал із низьким водопоглинанням і високою міцністю.
- Похилоутворюючий шар із керамзитового гравію: Формує ухил для відведення води, забезпечуючи ефективний водовідвід.
- Армована цементно-піщана стяжка: Створює міцну основу для гідроізоляції, стійку до навантажень.
- Бітумно-полімерний праймер: Покращує адгезію гідроізоляційного килима до стяжки.
- Бітумно-полімерний матеріал HYDROBASE ELAST ЕПП: Двошарова наплавлювальна мембрана для герметичного захисту.
- Дренажна мембрана з геотекстилем: Відводить надлишкову вологу, захищаючи гідроізоляцію.
- Вирівнюючий шар: Гравійна основа з нульовим ухилом для комфортного розташування плитки.
- Тротуарна плитка: Фінішне покриття, стійке до пішохідних навантажень і морозу, для естетичного вигляду.
Механізм роботи покрівельної системи
Система SD Покрівля Стандарт Тротуар базується на традиційній схемі покрівельного пирога, адаптованій для пішохідного використання. Пароізоляція HYDROBASE ULTRA П товщиною 0,2-0,4 мм захищає утеплювач від конденсату, що утворюється всередині будівлі. Екструдований пінополістирол CARBOLEX PROF із теплопровідністю 0,028-0,032 Вт/(м·К) і водопоглинанням менше 0,2% забезпечує теплоізоляцію, витримуючи стиск до 300 кПа.
Похилоутворюючий шар із керамзитового гравію створює ухил 1,5-4% для відведення води, а армована цементно-піщана стяжка товщиною 40-60 мм формує міцну основу. Двошаровий гідроізоляційний килим HYDROBASE ELAST ЕПП товщиною 4-5 мм, наплавлений після праймера, гарантує герметичність, витримуючи тиск до 0,5 МПа. Дренажна мембрана з геотекстилем відводить до 2 л/с·м² води, знижуючи ризик протікання. Вирівнюючий шар із гравію забезпечує нульовий ухил для рівної поверхні, а тротуарна плитка витримує пішохідні навантаження до 50 кН/м².
Переваги системи
Система SD Покрівля Стандарт Тротуар поєднує функціональність, естетику та міцність для створення комфортних пішохідних зон.
- Пішохідна експлуатація: Тротуарна плитка витримує навантаження до 50 кН/м², створюючи зручні тераси.
- Енергоефективність: CARBOLEX PROF знижує тепловтрати до 30%, зменшуючи витрати на опалення.
- Надійна гідроізоляція: Двошаровий килим витримує тиск до 0,5 МПа, забезпечуючи герметичність.
- Ефективний водовідвід: Дренажна мембрана відводить до 2 л/с·м² води, запобігаючи накопиченню вологи.
- Довговічність: Система служить понад 50 років за правильного монтажу.
Області використання
Система призначена для створення експлуатованих покрівель із пішохідними зонами на залізобетонних основах.
- Житлові комплекси: Облаштування терас і зон відпочинку на дахах багатоповерхівок.
- Громадські будівлі: Використання для торгових центрів, офісів і готелів із пішохідними зонами.
- Реконструкція дахів: Оновлення покрівель із додаванням пішохідних зон.
- Багатофункціональні споруди: Створення відкритих просторів на дахах культурних і комерційних об’єктів.
Процес монтажу
Монтаж системи виконується відповідно до інструкції з облаштування бітумно-полімерних покрівель на залізобетонній основі, із суворим дотриманням етапів.
- Підготовка залізобетонної основи: Поверхня очищається від пилу, бруду та нерівностей, тріщини заповнюються цементним розчином.
- Укладання пароізоляції: HYDROBASE ULTRA П монтується з нахлестом 100-150 мм, стики герметизуються бітумною мастикою.
- Монтаж теплоізоляції: Плити CARBOLEX PROF укладаються товщиною 50-100 мм у щільне прилягання.
- Формування похилоутворюючого шару: Керамзитовий гравій укладається для створення ухилу 1,5-4%, ущільнюється.
- Нанесення цементно-піщаної стяжки: Армована стяжка товщиною 40-60 мм заливається та вирівнюється.
- Нанесення бітумно-полімерного праймера: Праймер наноситься з витратою 0,2-0,3 кг/м², висихає за 4-6 годин.
- Наплавлення першого шару гідроізоляції: HYDROBASE ELAST ЕПП наплавляється газовим пальником із нахлестом 80-100 мм.
- Наплавлення другого шару гідроізоляції: Другий шар HYDROBASE ELAST ЕПП наплавляється зі зміщенням швів, нахлест 80-100 мм.
- Встановлення дренажної мембрани: Мембрана з геотекстилем монтується з нахлестом 100 мм.
- Створення вирівнюючого шару: Гравій укладається з нульовим ухилом товщиною 20-30 мм.
- Укладання тротуарної плитки: Плитка монтується на вирівнюючий шар, шви заповнюються піском.
Технічні параметри
Система відповідає сучасним стандартам гідроізоляції, теплоізоляції та міцності для експлуатованих покрівель.
- Товщина теплоізоляції: 50-100 мм.
- Теплопровідність утеплювача: 0,028-0,032 Вт/(м·К).
- Водонепроникність килима: Витримує тиск до 0,5 МПа.
- Водопоглинання пінополістиролу: Менше 0,2%.
- Пішохідне навантаження: До 50 кН/м².
- Пропускна здатність дренажу: До 2 л/с·м².
- Термін служби: Понад 50 років.
- Температурний діапазон: Від -50°C до +80°C.
Приклад реалізації
Система SD Покрівля Стандарт Тротуар була застосована для облаштування тераси на даху житлового комплексу в Одесі. На залізобетонну основу встановлено пароізоляцію HYDROBASE ULTRA П, утеплювач CARBOLEX PROF товщиною 80 мм, керамзитовий шар із ухилом 2% і армовану стяжку товщиною 50 мм. Після нанесення праймера наплавлено двошаровий килим HYDROBASE ELAST ЕПП, встановлено дренажну мембрану та вирівнюючий гравійний шар. Тротуарна плитка завершила конструкцію, створивши зону відпочинку. Система знизила тепловтрати на 25% і забезпечила комфортне використання даху.
| Номер | Найменування шару | Номер техлиста | Одиниця виміру | Розмір, упаковка | Витрата на м² |
|---|---|---|---|---|---|
| 1 | Залізобетонна основа | - | - | - | - |
| 2 | Пароізоляція HYDROBASE ULTRA П | ТУ У 23.9-32944149-013:2024 3.11 | м² | Рулони, ширина 1 м х 15 м | 1,15 |
| 3 | Екструдований пінополістирол CARBOLEX PROF | ТУ У 22.2-32944149-012:2024 2.01 | м³ | Плити розміром 1180х580х(40,50,60,100 мм) | 1,02 |
| 4 | Похилоутворюючий шар з керамзитового гравію | - | - | - | - |
| 5 | Армована цементно-піщана стяжка товщиною не менше 50 мм | - | - | - | - |
| 6 | Праймер бітумно-полімерний SWEETONDALE | 5.01 | л | Металеві відра 20 л | 0,20-0,40 л/м² (1 л праймера на 3,00 м² поверхні) |
| 7 | Бітумно-полімерний матеріал, що наплавляється HYDROBASE ELAST ЕПП в два шари | ТУ У 23.9-32944149-013:2024 3.01 | м² | Рулони, площа 10 м², 1 м х 10 м | 1,15*2=2,3 |
| 8 | Дренажна мембрана з геотекстилем | - | - | - | - |
| 9 | Вирівнюючий шар (гравій фракцією 5-10 мм) | - | - | - | - |
| 10 | Тротуарна плитка | - | - | - | - |
* - допускається укладання плитки по шару з гравію з використанням цементно-піщаного розчину або сухої ЦПС
