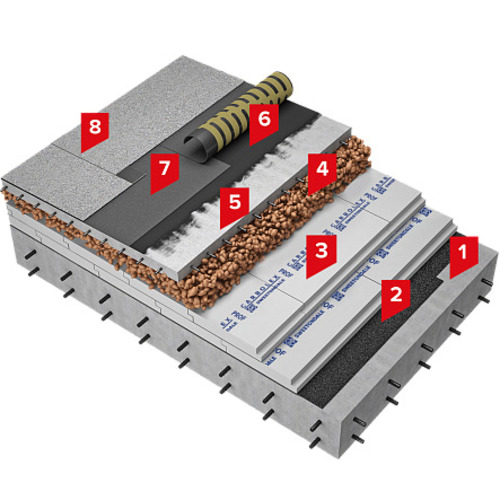

1. Залізобетонна основа
2. Пароізоляція HYDROBASE ULTRA П
3. Екструдований пінополістирол CARBOLEX PROF
4. Похилоутворюючий шар з керамзитового гравію
5. Армована цементно-піщана стяжка
7. Бітумно-полімерний матеріал що наплавляється, з вентильованим прошарком HYDROBASE VENT ЕПВ
8. Бітумно-полімерний матеріал, що наплавляється HYDROBASE ELAST ЕКП
Система SD Покрівля Стандарт XPS
Система SD Покрівля Стандарт XPS призначена для облаштування неексплуатованої покрівлі на залізобетонній основі. Вона забезпечує захист від вологи, теплоізоляцію та міцність конструкції завдяки традиційній схемі покрівельного пирога з сучасними матеріалами.
Компоненти системи
Система включає набір матеріалів, які створюють багатошаровий захист від вологи, температурних перепадів і механічних впливів.
- Залізобетонна основа: Несальна конструкція, що забезпечує міцність і стабільність покрівлі.
- Пароізоляція HYDROBASE ULTRA П: Полімерна мембрана товщиною 0,2-0,4 мм, стійка до пошкоджень, захищає від конденсату.
- Екструдований пінополістирол CARBOLEX PROF: Утеплювач із водопоглинанням менше 0,2% і міцністю на стиск до 300 кПа.
- Похилоутворюючий шар із керамзитового гравію: Формує ухил 1,5-4% для відведення дощової води.
- Армована цементно-піщана стяжка: Основа товщиною 40-60 мм, що витримує механічні навантаження.
- Бітумний праймер: Покращує адгезію гідроізоляції до стяжки, витрата 0,2-0,3 кг/м².
- Бітумно-полімерний матеріал HYDROBASE VENT ЕПВ: Нижній "дихаючий" шар із вентильованим прошарком для уникнення здуття.
- Бітумно-полімерний матеріал HYDROBASE ELAST ЕКП: Верхній наплавлювальний шар товщиною 4-5 мм із захисним посипанням.
Механізм роботи системи
Система SD Покрівля Стандарт XPS базується на традиційній структурі покрівельного пирога, адаптованій до сучасних вимог. Пароізоляція HYDROBASE ULTRA П запобігає проникненню вологи зсередини, захищаючи утеплювач від конденсації. Екструдований пінополістирол CARBOLEX PROF із теплопровідністю 0,028-0,032 Вт/(м·К) забезпечує теплоізоляцію, зберігаючи властивості у вологих умовах.
Похилоутворюючий шар із керамзитового гравію створює ухил 1,5-4% для відведення опадів, а армована стяжка формує міцну основу. Двошаровий гідроізоляційний килим складається з HYDROBASE VENT ЕПВ, що запобігає здуттю завдяки вентиляції, і HYDROBASE ELAST ЕКП, який витримує тиск до 0,5 МПа. Бітумний праймер гарантує міцне зчеплення килима зі стяжкою.
Переваги системи
Система вирізняється надійністю, ефективністю та універсальністю для неексплуатованих покрівель.
- Ефективна гідроізоляція: Двошаровий килим витримує тиск до 0,5 МПа, запобігаючи протіканню.
- Теплозбереження: Утеплювач знижує тепловтрати до 30%, економлячи на опаленні.
- Міцність конструкції: Стяжка і утеплювач витримують стиск до 300 кПа.
- Запобігання здуттю: Вентильований шар HYDROBASE VENT ЕПВ забезпечує відведення вологи.
- Тривалий термін служби: Система функціонує понад 50 років за правильного монтажу.
Області використання
Система застосовується для неексплуатованих покрівель на залізобетонних основах у різних типах будівель.
- Промислові об’єкти: Склади, виробничі цехи та логістичні центри з великими площами покрівлі.
- Громадські будівлі: Школи, лікарні та адміністративні споруди з плоскими дахами.
- Житлові комплекси: Багатоповерхівки з неексплуатованими покрівлями.
- Реконструкція дахів: Оновлення старих покрівель із заміною ізоляційних шарів.
Процес монтажу
Монтаж системи виконується відповідно до інструкції з облаштування бітумно-полімерних покрівель на залізобетонній основі, із суворим дотриманням етапів.
- Підготовка залізобетонної основи: Очищення від пилу, бруду, заповнення тріщин цементним розчином.
- Укладання пароізоляції: HYDROBASE ULTRA П монтується з нахлестом 100-150 мм, стики герметизуються мастикою.
- Монтаж утеплювача: Плити CARBOLEX PROF укладаються товщиною 50-100 мм у щільне прилягання.
- Формування похилоутворюючого шару: Керамзитовий гравій укладається для створення ухилу 1,5-4%, ущільнюється.
- Нанесення стяжки: Армована цементно-піщана стяжка товщиною 40-60 мм заливається та вирівнюється.
- Нанесення бітумного праймера: Праймер наноситься з витратою 0,2-0,3 кг/м², висихає за 4-6 годин.
- Наплавлення нижнього шару гідроізоляції: HYDROBASE VENT ЕПВ наплавляється газовим пальником із нахлестом 80-100 мм.
- Наплавлення верхнього шару гідроізоляції: HYDROBASE ELAST ЕКП монтується зі зміщенням швів, нахлест 80-100 мм.
Технічні характеристики
Система відповідає стандартам гідроізоляції, теплоізоляції та міцності для неексплуатованих покрівель.
- Товщина утеплювача: 50-100 мм.
- Теплопровідність утеплювача: 0,028-0,032 Вт/(м·К).
- Водонепроникність килима: Витримує тиск до 0,5 МПа.
- Водопоглинання утеплювача: Менше 0,2%.
- Міцність на стиск утеплювача: До 300 кПа.
- Термін служби: Понад 50 років.
- Температурний діапазон: Від -50°C до +80°C.
Приклад реалізації
Система була застосована для облаштування покрівлі промислового складу в Харкові. На залізобетонну основу встановлено пароізоляцію HYDROBASE ULTRA П, утеплювач CARBOLEX PROF товщиною 80 мм, керамзитовий шар із ухилом 2% і стяжку товщиною 50 мм. Після нанесення праймера наплавлено двошаровий килим із HYDROBASE VENT ЕПВ і HYDROBASE ELAST ЕКП. Система знизила тепловтрати на 25% і забезпечила надійний захист від вологи.
| Номер | Найменування шару | Номер техлиста | Одиниця виміру | Розмір, упаковка | Витрата на м² |
|---|---|---|---|---|---|
| 1 | Залізобетонна основа | - | - | - | - |
| 2 | Пароізоляція HYDROBASE ULTRA П | ТУ У 23.9-32944149-013:2024 3.11 | м² | Рулони, ширина 1 м х 15 м | 1,15 |
| 3 | Екструдований пінополістирол CARBOLEX PROF | ТУ У 22.2-32944149-012:2024 2.01 | м³ | Плити розміром 1180х580х(40,50,60,100 мм) | 1,02 |
| 4 | Похилоутворюючий шар з керамзитового гравію | - | - | - | - |
| 5 | Армована цементно-піщана стяжка товщиною не менше 50 мм | - | - | - | - |
| 6 | Праймер бітумно-полімерний SWEETONDALE | 5.01 | л | Металеві відра 20 л | 0,20-0,40 л/м² (1 л праймера на 3,00 м² поверхні) |
| 7 | Бітумно-полімерний матеріал що наплавляється, з вентильованим прошарком HYDROBASE VENT ЕПВ | ТУ У 23.9-32944149-013:2024 3.03 | м² | Рулони, площа 10 м², 1 м х 10 м | 1,15 |
| 8 | Бітумно-полімерний матеріал, що наплавляється HYDROBASE ELAST ЕКП | ТУ У 23.9-32944149-013:2024 3.01 | м² | Рулони, площа 10 м², 1 м х 10 м | 1,15 |
* - альтернативні матеріали: HYDROBASE DECOR ЕКП
