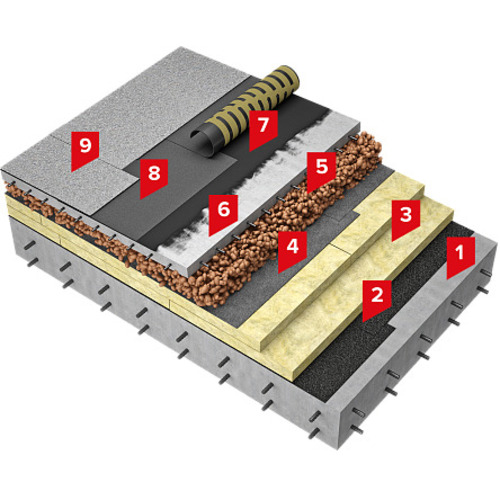

1. Залізобетонна основа
2. Пароізоляція HYDROBASE ULTRA П
3. Плити мінераловатні THERMOWOOL ROOF PROF 160
4. Розділовий шар (Підкладковий килим під гнучку черепицю)
5. Похилоутворюючий шар з керамзитового гравію
6. Армована цементно-піщана стяжка
8. Бітумно-полімерний матеріал що наплавляється, з вентильованим прошарком HYDROBASE VENT ЕПВ
9. Бітумно-полімерний матеріал, що наплавляється HYDROBASE ELAST ЕКП
Система ізоляції покрівлі SD Покрівля Стандарт
Компоненти системи
Система включає матеріали для пароізоляції, теплоізоляції та гідроізоляції.
- Залізобетонна основа: Несуча конструкція.
- Пароізоляція HYDROBASE ULTRA П: Захист від пари.
- Плити мінераловатні THERMOWOOL ROOF PROF 160: Негорючий утеплювач.
- Розділовий шар HYDROKYLYM: Захист утеплювача.
- Похилоутворюючий шар із керамзитового гравію: Формує ухил.
- Армована цементно-піщана стяжка: Міцна основа.
- Бітумно-полімерний праймер: Покращує адгезію.
- Бітумно-полімерний матеріал HYDROBASE VENT ЕПВ: «Дихаючий» нижній шар.
- Бітумно-полімерний матеріал HYDROBASE ELAST ЕКП: Наплавлюваний верхній шар.
Принцип роботи покрівельної системи
HYDROBASE ULTRA П блокує пару. THERMOWOOL ROOF PROF 160 (0,038 Вт/(м·К), клас НГ) забезпечує теплоізоляцію. Керамзитовий шар формує ухил (1,5-4%). Стяжка (40-60 мм) додає міцність. HYDROKYLYM захищає утеплювач. Килим (4-5 мм) із HYDROBASE VENT ЕПВ (вентиляція) і HYDROBASE ELAST ЕКП гарантує герметичність.
Переваги системи
Система поєднує надійність і ефективність.
- Висока механічна міцність: Стяжка до 100 кПа.
- Енергоефективність: Зниження тепловтрат до 30%.
- Надійна гідроізоляція: Тиск до 0,5 МПа, без здуття.
- Пожежна безпека: Клас НГ.
- Універсальність: Для нового будівництва та ремонту.
Сфера застосування
Система для покрівель із будь-яким класом небезпеки.
- Промислові об’єкти: Заводи, склади.
- Громадські будівлі: Школи, лікарні.
- Житлові комплекси: Багатоповерхівки.
- Капітальний ремонт: Заміна ізоляції.
Технологія виконання робіт
Монтаж за інструкцією.
- Підготовка основи: Очищення, заповнення тріщин.
- Укладання пароізоляції: HYDROBASE ULTRA П, нахлест 100-150 мм.
- Монтаж утеплювача: THERMOWOOL ROOF PROF 160 (160 мм).
- Встановлення розділового шару: HYDROKYLYM.
- Формування похилоутворюючого шару: Керамзит, ухил 1,5-4%.
- Нанесення стяжки: Товщина 40-60 мм.
- Нанесення праймера: Витрата 0,2-0,3 кг/м², висихання 4-6 годин.
- Наплавлення нижнього шару: HYDROBASE VENT ЕПВ, нахлест 80-100 мм.
- Наплавлення верхнього шару: HYDROBASE ELAST ЕКП, нахлест 80-100 мм.
Технічні характеристики
Система відповідає стандартам ізоляції.
- Товщина утеплення: 160 мм.
- Теплопровідність утеплювача: 0,038 Вт/(м·К).
- Водонепроникність: Тиск до 0,5 МПа.
- Вогнестійкість: Клас НГ.
- Міцність стяжки: До 100 кПа.
- Термін служби: 50 років.
- Температурний діапазон: Від -50°C до +80°C.
Практичний приклад реалізації
Система застосована для складу в Києві. Пароізоляція HYDROBASE ULTRA П, утеплювач THERMOWOOL (160 мм), керамзит із ухилом 2%. Стяжка (50 мм) з праймером, килим із HYDROBASE VENT ЕПВ і ELAST ЕКП. Зниження тепловтрат на 25%, надійний захист.
| Номер | Найменування шару | Номер техлиста | Одиниця виміру | Розмір, упаковка | Витрата на м² |
|---|---|---|---|---|---|
| 1 | Залізобетонна основа | - | - | - | - |
| 2 | Пароізоляція HYDROBASE ULTRA П | ТУ У 23.9-32944149-013:2024 3.11 | м² | Рулони, ширина 1 м х 15 м | 1,15 |
| 3 | Плити мінераловатні THERMOWOOL ROOF PROF 160 | ТУ У В.2.7-23.9-35492904-006:2024 1.22 | м³ | Плити розміром 1200х600х30-130 мм, з кроком 10 мм | 1,03 |
| 4 | Розділовий шар HYDROKYLYM | 3.16 | м² | Рулони, ширина 1 м х 15 м | 1,15 |
| 5 | Похилоутворюючий шар з керамзитового гравію | - | - | - | - |
| 6 | Армована цементно-піщана стяжка товщиною не менше 50 мм | - | - | - | - |
| 7 | Праймер бітумно-полімерний SWEETONDALE | 5.01 | л | Металеві відра 20 л | 0,20-0,40 л/м² (1 л праймера на 3,00 м² поверхні) |
| 8 | Бітумно-полімерний матеріал що наплавляється, з вентильованим прошарком HYDROBASE VENT ЕПВ | ТУ У 23.9-32944149-013:2024 3.03 | м² | Рулони, площа 10 м², 1 м х 10 м | 1,15 |
| 9 | Бітумно-полімерний матеріал, що наплавляється HYDROBASE ELAST ЕКП | ТУ У 23.9-32944149-013:2024 3.01 | м² | Рулони, площа 10 м², 1 м х 10 м | 1,15 |
* - альтернативні матеріали: двошарове рішення - THERMOWOOL ROOF N EXTRA 100, THERMOWOOL ROOF V EXTRA 170
** - альтернативні матеріали: HYDROBASE DECOR ЕКП
